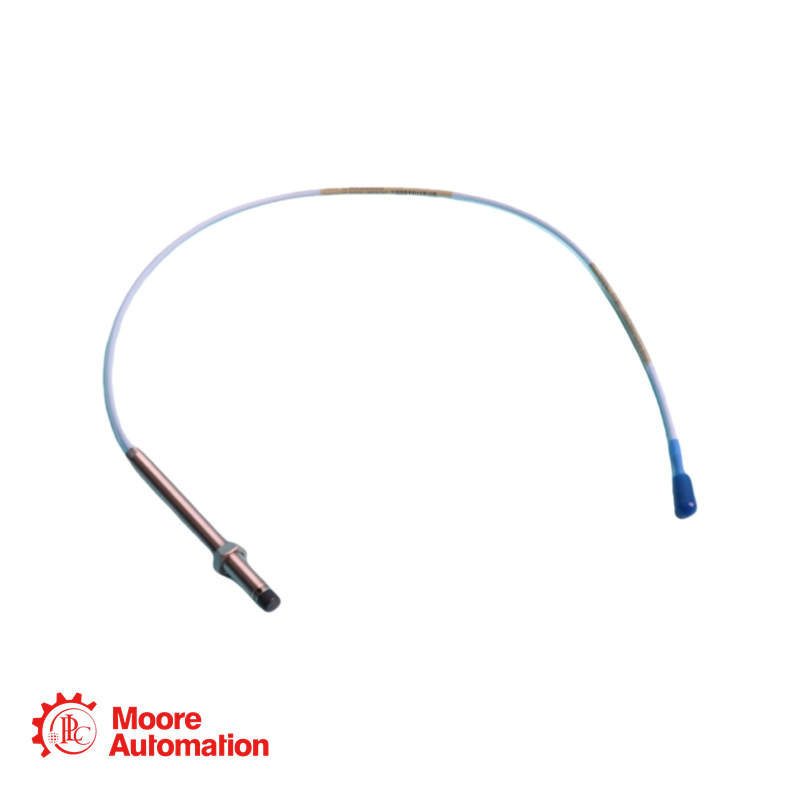

Bently Nevada 330101-00-43-15-02-CN Näherungssensor

Kontaktieren Sie uns

Verkäufe:

Telefon/
WhatsApp:

EE-Mail:

Adresse:

Frida

+86 15359408275

sales5@mooreplc.com

Bezirk Siming, Xiamen, Fujian, China

Spezifikation

Gewindelose Länge (Option AA): 00 = 0,0 Zoll.
Gesamtlänge des Gehäuses (Option BB): 43 = 4,3 Zoll.
Gesamtlänge der Sonde (Option CC): 15 = 1,5 Meter (4,9 Fuß).
Anschluss- und Kabeltypoption (DD): 02 = Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel.
Option zur behördlichen Genehmigung (EE): Nicht standardmäßig / Nicht anwendbar pro Suffix.
Spezielles Suffix: -CN = China-spezifische Konfiguration.
Sondenspitzendurchmesser: 8,0 mm (0,31 Zoll)
Sondenspitzenmaterial: Polyphenylensulfid (PPS), gegossen für Robustheit und optimale Spulenkapselung.
Gehäusematerial: Edelstahl AISI 303 oder 304 (SST)
Gehäusegewinde: 3/8-24 UNF-2A
Schlüsselflächen: 5/16 Zoll (für den Eingriff des Montagewerkzeugs)
Mitgelieferte Kontermutter: 9/16 Zoll Sechskant-Kontermutter (Standard für 3/8-24 Gewindesonden).
Kabelspezifikation: 75-Ohm-Triaxialkabel, Fluorethylenpropylen (FEP)-isoliert. Standard-Temperaturbereich.
Anschlussmaterial: Vergoldetes Messing oder vergoldetes Berylliumkupfer.
Betriebstemperaturbereich: -52 °C bis +177 °C (-62 °F bis +350 °F). Wichtiger Hinweis: Temperaturen unter -34 °C (-29 °F) können zum vorzeitigen Ausfall der internen Viton®-Druckdichtung führen.
Elektrischer Widerstand (R_PROBE) für 1,5 m Kabel: 7,73 ± 0,50 Ohm (gemessen vom Innenleiter zum Außenleiter).
Zugfestigkeit (Sondengehäuse zu Kabel): Maximale Nennzugkraft 330 N (75 lbf).

Produkt-FAQ

F: Wir benötigen eine Ersatzsonde für ein Projekt in China. Die alte Sonde trägt die Kennzeichnung 330101-00-43-15-02-CN. Können wir stattdessen die Standardsonde 330101-00-43-15-02-00 bestellen, um Kosten und Lieferzeit zu sparen?

A: Das hängt vollständig von den vertraglichen und regulatorischen Anforderungen Ihres Projekts ab. Technisch und funktional ist die Kernsonde identisch. Das Suffix „-00“ bedeutet, dass die spezifische China-RoHS-Dokumentation und die chinesische Kennzeichnung fehlen. Benötigt Ihr Projekt offizielle China-RoHS-Konformitätszertifikate für die Zollabfertigung oder Kundendokumentation, müssen Sie die Version „-CN“ bestellen. Die Verwendung der Version „-00“ kann bei Inspektionen oder Audits zur Ablehnung führen.

F: Die Montageposition für unseren Radialschwingungssensor ist sehr flach. Die Gehäuselänge von 4,3 Zoll ist akzeptabel, aber laut Spezifikation muss die Gewindelänge ('00') mindestens 0,8 Zoll kürzer als die Gehäuselänge sein. Ist das bei '00' und 4,3 Zoll zulässig?

A: Ja, diese Konfiguration ist gültig. Die Regel lautet: Unthreaded Length (AA) ≤ (Case Length (BB) - 0,8 in).
Ihre Gewindelänge (AA) = 0,0 Zoll.
Ihre Gehäuselänge (BB) = 4,3 Zoll.
Prüfung: 0,0 Zoll ≤ (4,3 Zoll - 0,8 Zoll) = 3,5 Zoll. Die Bedingung ist erfüllt. Eine ungeschraubte Länge von „00“ ist die kürzestmögliche und mit jeder Gehäuselänge ab 0,8 Zoll kompatibel.
