Gebeugtes Nevada

 /Bently Nevada 24701-34-05-00-041-03-02 Edelstahl-Näherungssensor-Gehäusebaugruppe

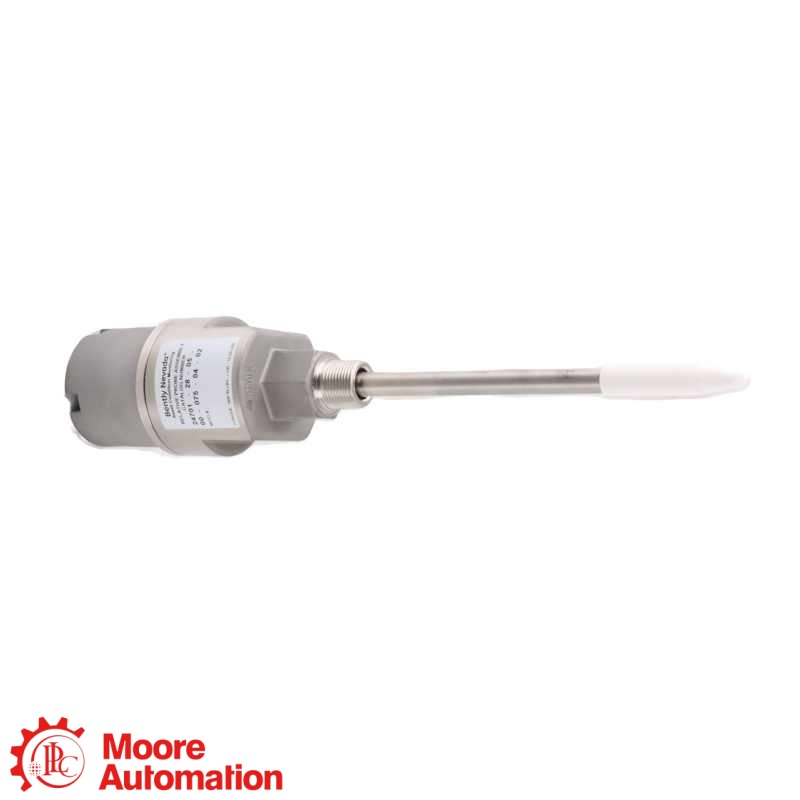

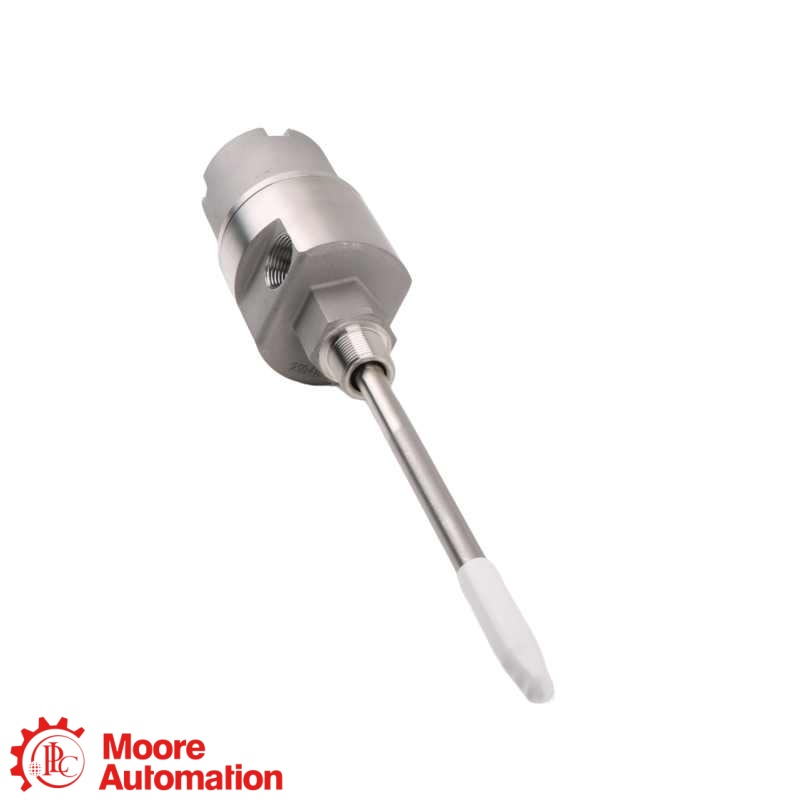

Bently Nevada 24701-34-05-00-041-03-02 Edelstahl-Näherungssensor-Gehäusebaugruppe
Bently Nevada 24701-34-05-00-041-03-02 Edelstahl-Näherungssensor-Gehäusebaugruppe
Bently Nevada 24701-34-05-00-041-03-02 Edelstahl-Näherungssensor-Gehäusebaugruppe

Bently Nevada 24701-34-05-00-041-03-02 Edelstahl-Näherungssensor-Gehäusebaugruppe

BENTLY NEVADA · GEHÄUSE FÜR NÄHRWERTSTEUER-SENDER AUS EDELSTAHL

24701-34-05-00-041-03-02

Der 24701-34-05-00-041-03-02 ist ein externes Sondengehäuse aus Edelstahl 24701, ausgestattet mit einer zugelassenen 3300 XL 8 mm Sonde, Steckerschutz, 0,5 m Kabel, ohne Abstandsadapter, 4,1 Zoll Sondendurchdringung, Anschlussoption 03 und 3/4-14 NPT-Montagegewinde.

KÖRPEREdelstahl 303
SONDE3300 XL 8 mm
KABEL0,5 m
PENETRATION4,1 Zoll
HERSTELLERBentley Nevada
ZUSTAND / GARANTIEOriginal Neuware · Ein Jahr Garantie
ISO-ZERTIFIZIERUNGISO-zertifiziertes Produkt
ÜBERPRÜFUNGProduktfotos und -videos werden auf Anfrage bereitgestellt.
ANGEBOT ANFORDERN
Jetzt anfragen
MODELLSUCHEFinden Sie eine bestimmte TeilenummerÖffnen Sie direkt die am besten passende Produktseite von Moore Automation.
BENTLY NEVADA ↗Gehäuse für Näherungssensoren aus Edelstahl
EXTERN MONTIERTES GEHÄUSE FÜR NÄHRWERTSTEUER

24701-34-05-00-041-03-02

24701

3300 XL 8-mm-Sonde · 0,5 m Kabel · 4,1 Zoll Eindringtiefe

PRODUKTROLLE

24701-34-05-00-041-03-02 Es handelt sich um ein Gehäuse aus Edelstahl 303 zur externen Montage eines 3300 XL 8-mm-Sensors mit rückseitiger Montage. Die komplette Konfiguration umfasst den bestellten Sensor, die Hülse, die Kabelverschraubungen und das Montagegewinde.

KONFIGURATIONSANMERKUNG

Für 24701-34-05-00-041-03-02Die Codes 34, 05, 00, 041, 03 und 02 spezifizieren eine zugelassene 3300 XL 8-mm-Sonde mit Steckerschutz, 0,5 m Kabel, ohne Abstandshalter, 4,1 Zoll Eindringtiefe, dem spezifizierten Anschlusssatz und einem 3/4-14 NPT-Anschlussgewinde. Prüfen Sie vor dem Austausch den vollständigen Gehäusecode und die Installationszeichnung.

SIE WOLLEN DEN BESTEN PREIS?

Frida

Vertriebsleiter 🏆
AUFSCHLUSS DER BESTELLNUMMER

Wie die Referenz 24701-34-05-00-041-03-02 strukturiert ist

24701
Familie im WohnheimEdelstahl-Sondengehäusebaugruppe
34
Sondenoption3300 XL 8 mm mit Steckerschutz und Zulassungen
05
Sondenkabel0,5 m · 20 Zoll
00
PattsituationKein Abstandshalteradapter
041
Penetration4,1 Zoll · ca. 104 mm
03
ArmaturenStopfen-, Reduzierstück- und Kabeldichtungsgriff
02
Befestigungsgewinde3/4-14 NPT
HERSTELLER-REFERENZMERKMALE

Technische Spezifikationen

Baker Hughes Datenblatt 141600 ↗
24701 · Gehäuse für Näherungssensor aus Edelstahl

Technische Daten auf einen Blick

Vor der Installation sollten Sie die Sondenoption, die Hülsengeometrie, die Leitungsverschraubungen und das Maschinengewinde überprüfen.

KÖRPEREdelstahl 303
SONDE3300 XL 8 mm
KABEL0,5 m
PENETRATION4,1 Zoll
Das Baker Hughes Datenblatt 141600 beschreibt die Bestellstruktur des 24701 und gibt an, dass die Sondenleitungen länger als die Hülse sein müssen; Hülsenlängen über 304 mm erfordern zusätzliche Unterstützung.
Allgemeine Informationen ＋
MarkeBentley Nevada
Teilenummer24701-34-05-00-041-03-02
ProduktartGehäusebaugruppe für Näherungssensor aus Edelstahl
GehäusematerialGehäuse aus Edelstahl 303 mit Hülse aus Edelstahl 304
Typisches Gewicht1,8 kg (4,1 lb) ohne Zubehör
ÜBERPRÜFEN DER BESTELLNUMMER ＋
Sondenoption34 · 3300 XL 8 mm mit Steckerschutz und Zulassungsoption
Sondenkabel05 · 0,5 m (20 Zoll)
Abstandshalteradapter00 · keine
Sondendurchdringung041 · 4,1 Zoll
Armaturen03 · Stecker, Reduzierstück und Kabeldichtung
Befestigungsgewinde02 · 3/4-14 NPT
GEHÄUSE & INSTALLATION ＋
Körper und ÄrmelGehäuse aus Edelstahl 303; Hülse aus Edelstahl 304
Geschlossener KontextGehäuse für extern montierte Näherungssonde
Sondentemperaturbereich-51 °C bis +177 °C für die angegebene 3300 XL 8 mm Sonde
Unterstützung durch lange ÄrmelErforderlich, wenn die Hülsenlänge 304 mm (12 Zoll) überschreitet
DOKUMENTATIONS- UND ERSATZPRÜFUNG ＋
Offizielle ReferenzBaker Hughes Datenblatt 141600 Rev. AC
ErsatzprüfungVollständige Übereinstimmung von Bestellcode, Sondenanschluss, Hülsenlänge, Armaturen, Gewinde und Maschinendurchdringung
Lebenszyklus-HinweisDie neueren Gehäuse der Baureihen 31000/32000 bieten eine verbesserte Montageflexibilität, wenn kein explosionsgeschütztes Gehäuse erforderlich ist.
Häufig gestellte Fragen

Fragen, die Käufer am häufigsten stellen

Was ist 24701-34-05-00-041-03-02 Wozu wird es verwendet?＋
24701-34-05-00-041-03-02 Es handelt sich um ein Edelstahlgehäuse zur Montage und zum Schutz eines rückseitig montierten 3300 XL 8-mm-Näherungssensors außerhalb des Maschinengehäuses. Die gesamte bestellte Konfiguration muss mit der mechanischen Öffnung, dem Kabelverlauf und dem installierten Überwachungssystem übereinstimmen.
Welche Sonde wird mitgeliefert? 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Es wird die Sondenoption 34 verwendet, die in der offiziellen Bestelltabelle als 3300 XL 8-mm-Sonde mit Steckerschutz und wählbaren Zulassungen für explosionsgefährdete Bereiche definiert ist. Das angeschlossene Verlängerungskabel und der Proximitor-Sensor müssen zum kompatiblen 3300 XL 8-mm-System gehören.
Was bedeuten die Felder 05, 00 und 041 in 24701-34-05-00-041-03-02?＋
In 24701-34-05-00-041-03-0205 gibt ein 0,5 m langes Sondenkabel an, 00 bedeutet, dass kein Abstandshalter benötigt wird, und 041 gibt eine Sondeneinführungstiefe von 4,1 Zoll an. Diese Maße müssen vor der Installation mit der tatsächlichen Hülse und dem Maschinengehäuse verglichen werden.
Welche Anschlüsse und welches Befestigungsgewinde sind im Lieferumfang enthalten? 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 verwendet Anschlussoption 03, bestehend aus einem 3/4-14 NPT-Stopfen, einem 3/4-14 auf 1/2-14 NPT-Reduzierstück und einer Kabeldichtungsklemme, zusammen mit der Montagegewindeoption 02 für 3/4-14 NPT.
Tut 24701-34-05-00-041-03-02 Benötigen Sie zusätzliche Unterstützung für die Ärmel?＋
Für 24701-34-05-00-041-03-02Zusätzliche Unterstützung ist nur erforderlich, wenn die gewählte Hülsenlänge 304 mm (12 Zoll) überschreitet. Die konfigurierte Eindringtiefe und die tatsächliche Installationsgeometrie sollten überprüft werden, um Sondenresonanz und Seitensichteffekte zu vermeiden.
Kann 24701-34-05-00-041-03-02 Sollte es durch ein 31000er oder 32000er Gehäuse ersetzt werden?＋
24701-34-05-00-041-03-02 Ein Austausch sollte nicht allein aufgrund der Gehäusefamilie erfolgen. Baker Hughes empfiehlt neuere Gehäuse der Serien 31000/32000, wenn keine explosionsgeschützte Ausführung erforderlich ist. Allerdings müssen Montage, Schutzart, Sondenkonfiguration und Maschinenabmessungen zuvor überprüft werden.
Welche Informationen sollten bei der Bestellung angegeben werden? 24701-34-05-00-041-03-02?＋
Für ein 24701-34-05-00-041-03-02 Bei Anfragen geben Sie bitte die vollständige Bestellnummer, die Menge, das Typenschild des Gehäuses, das Sondensystemmodell, die Hülsen- und Durchführungsabmessungen, die Anforderungen an die Kabelverschraubung, die Details zum Montagegewinde und die Anforderungen an die Zertifizierung für explosionsgefährdete Bereiche an.
KONTAKTIEREN SIE DEN PRODUKTSPEZIALISTEN

Bestätigen Sie Ihre Konfiguration 24701-34-05-00-041-03-02 mit Frida.

Bitte geben Sie alle Modell- und Anwendungsdetails an, um Kompatibilität, Verfügbarkeit und Lieferzeit zu prüfen.

WÄHLEN SIE EINE DIREKTE KONTAKTMETHODE
OFFIZIELLES DATENBLATT

Handbücher und offizielle Referenzen für 24701-34-05-00-041-03-02

Offizielle Herstellerreferenzinformationen von Baker Hughes zur Edelstahl-Näherungssondengehäusebaugruppe 24701 und deren vollständiger Bestellstruktur.

Gehäusebaugruppe für Näherungssensor aus Edelstahl

Im Baker Hughes Datenblatt 141600 wird 24701 als externes Sondengehäuse aus Edelstahl 303 mit einer Hülse aus Edelstahl 304 identifiziert und jedes Feld in 24701-34-05-00-041-03-02 dokumentiert.

OFFIZIELLES DATENBLATT ↗

Kontaktieren Sie uns, um Unterstützung zu erhalten.

Bitte senden Sie uns das vollständige Modell, die Menge, die Angaben zum Typenschild sowie Ihre technische oder kaufmännische Frage.

Quelle: Baker Hughes 21000, 24701 und 164818 Näherungssensor-Gehäusebaugruppen Datenblatt 141600 Rev. AC.
GEHÄUSEBEZIEHUNG FÜR EXTERN MONTIERTE NÄHRWERTSONDEN

Wie 24701-34-05-00-041-03-02 in das extern montierte Näherungssensorgehäuse passt

Bentley Nevada ist die Marke; Extern montiertes Näherungssensorgehäuse ist der Systemkontext; und 24701-34-05-00-041-03-02 ist die vollständige Konfiguration.

Bentley Nevada · MARKE→
Extern montiertes NäherungssensorgehäuseSYSTEMKONTEXT
SYSTEMROLLE

Externe Sondenhalterung

Schützt und positioniert einen Näherungssensor außerhalb des Maschinengehäuses

KONFIGURATIONSPrüf

Gefahrenzonenplanung

Erforderliche Genehmigungen und Installationszeichnung prüfen

ERSATZPRÜFUNG

Mechanische Passung

Durchdringung, Hülsenstützung und Montagegewinde prüfen

Systembeziehung: Passend zum 3300 XL 8 mm Sondensystem, 0,5 m Zuleitung, 4,1 Zoll Eindringtiefe, Anschlussmöglichkeit, 3/4-14 NPT-Gewinde und allen Anforderungen für explosionsgefährdete Bereiche.
ANWENDUNGSBEREICHE

Mindmap zur Anwendung für 24701-34-05-00-041-03-02

Externe SondenhalterungSchützt und positioniert einen Näherungssensor außerhalb des Maschinengehäuses
GefahrenzonenplanungErforderliche Genehmigungen und Installationszeichnung prüfen
ANTRAGSZENTRUM24701-34-05-00-041-03-02Gehäusebaugruppe für Näherungssensor aus Edelstahl
Mechanische PassungDurchdringung, Hülsenstützung und Montagegewinde prüfen
ErsatzscheckGeben Sie den vollständigen siebenstelligen Bestellcode ein.
