Bently Nevada 21000-16-10-15-029-03-02 Sondengehäuse-Baugruppe

Wie erhalte ich den Preis? Kontaktieren Sie uns unten:

21000-16-10-15-029-03-02 Überblick

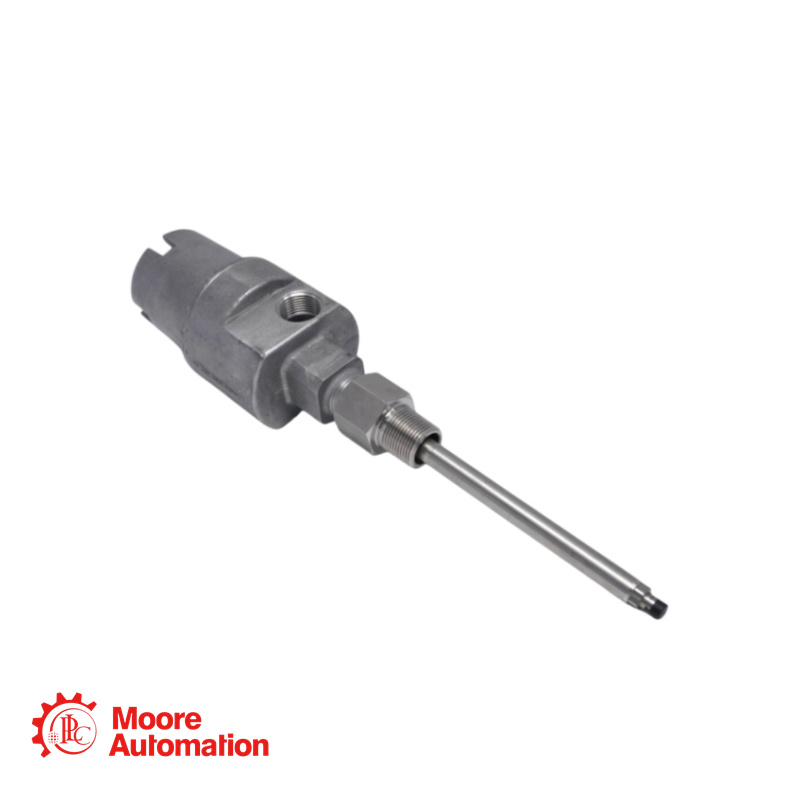

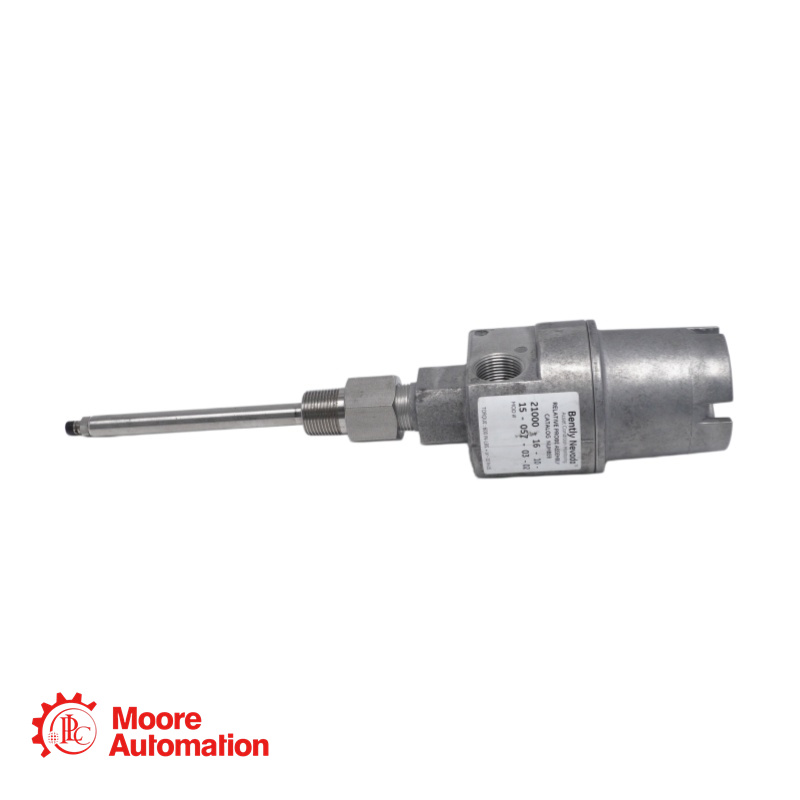

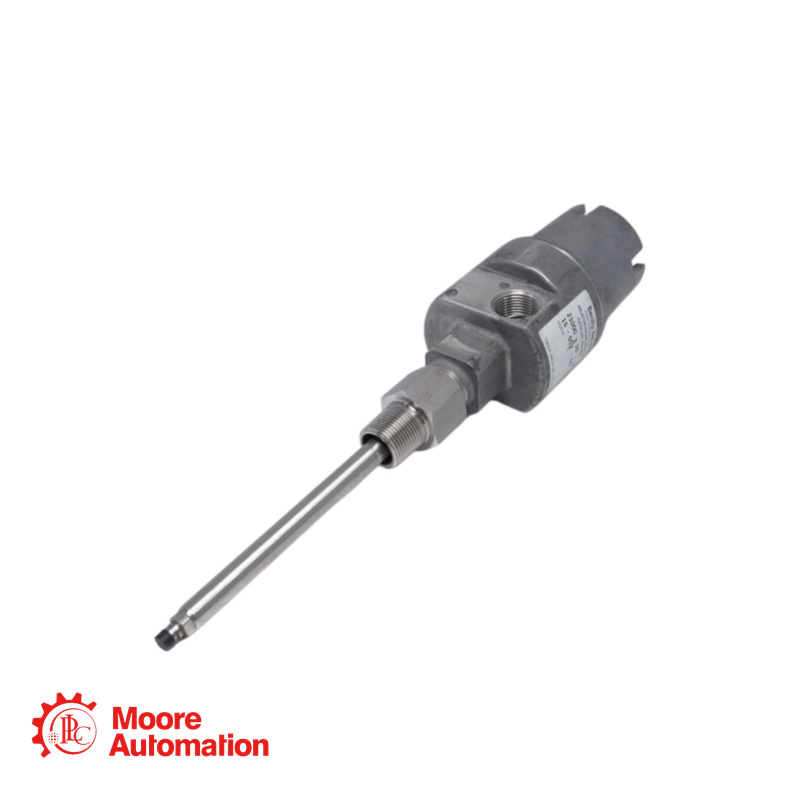

Der 21000-16-10-15-098-03-02 Es handelt sich um ein Gehäuse aus Aluminium für Näherungssensoren, das für die externe Montage von Näherungssensoren in industriellen Anwendungen konzipiert ist. Diese Ausführung zeichnet sich durch eine größere Eindringtiefe des Sensors aus.

21000-16-10-15-029-03-02 Parameter

Gehäusematerial: Aluminiumgehäuse mit Edelstahlhülse 304
Temperaturbereich (Gehäuse): -51 °C bis +177 °C (-60 °F bis +351 °F) Betrieb und Lagerung
Temperaturbereich der Sonde: -34 °C bis +177 °C (-30 °F bis +351 °F) im Betrieb

Häufig gestellte Fragen zu 21000-16-10-15-029-03-02

1. Welche Abmessungen haben die Bauteile „C“ (Abstandshalter) und „D“ (Sondeneindringtiefe)?

Das Maß C (1,5 Zoll) ist die Länge des Abstandshalters, der das Gehäuse von der Maschinenoberfläche fernhält. Das Maß D (2,9 Zoll) ist die Eindringtiefe der Tasthülse in die Maschine. Zusammen (C + D = 4,4 Zoll) bestimmen sie die Gesamtposition der Tastspitze relativ zum Zielobjekt.

2. Welchen Zweck hat der Steckerschutz an der Sonde (Option „16“)?

Der Steckerschutz dichtet die Verbindungsstelle zwischen Sonde und Verlängerungskabel vor Umwelteinflüssen ab. Er verhindert, dass Feuchtigkeit, Öl und andere Verunreinigungen in den ClickLoc™-Stecker eindringen, was andernfalls die Signalqualität beeinträchtigen und Messfehler verursachen könnte.

3. Ist diese Gehäusekonstruktion für den Einsatz in explosionsgefährdeten Bereichen zertifiziert?

Ja, das Gehäuse 21000 ist CSA-zertifiziert für explosionsgeschützte Anwendungen in Nordamerika. Es ist für Klasse I, Divisionen 1 und 2, Gruppen C und D sowie Klasse II, Divisionen 1 und 2, Gruppen E, F und G ausgelegt. Die Temperaturklassen sind T5 und T4, abhängig von der Umgebungstemperatur.

4. Wie groß ist die gesamte Eindringtiefe der Sonde (C + D) für diese Anordnung?

Die gesamte Eindringtiefe der Sonde beträgt C + D = 1,5 + 2,9 = 4,4 Zoll (112 mm). Dies liegt innerhalb der Standardgrenzen für ein 1,0 Meter langes Sondenkabel.

5. Welche Art von Sonde ist in dieser Baugruppe enthalten?

Das PROX OUT-Signal ist nicht vom 4-20 mA-Stromkreis isoliert und seine Phase ist invertiert.Option „16“ spezifiziert eine 3300 XL 8-mm-Rückwärtsmontagesonde mit installiertem Steckerschutz. Die Sondenkabellänge beträgt 1,0 Meter, wie bei Option „10“ angegeben.

6.Welchen Zweck hat die Ausstattungsoption „03“?

Option „03“ umfasst ein komplettes Set an Kabelverschraubungen, darunter einen Stopfen, einen Reduzierring (3/4-14 NPT auf 1/2-14 NPT) und eine Kabeldichtung mit Tüllen. Dies ermöglicht flexible Kabelverbindungen und eine fachgerechte Abdichtung der Kabeleinführung, um die Integrität des Gehäuses zu gewährleisten.
