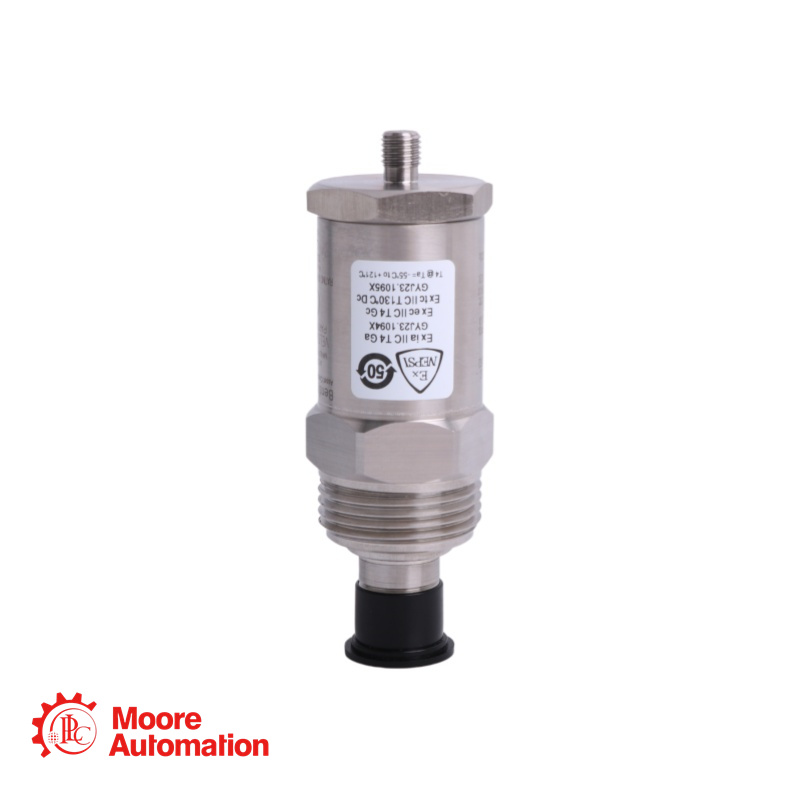

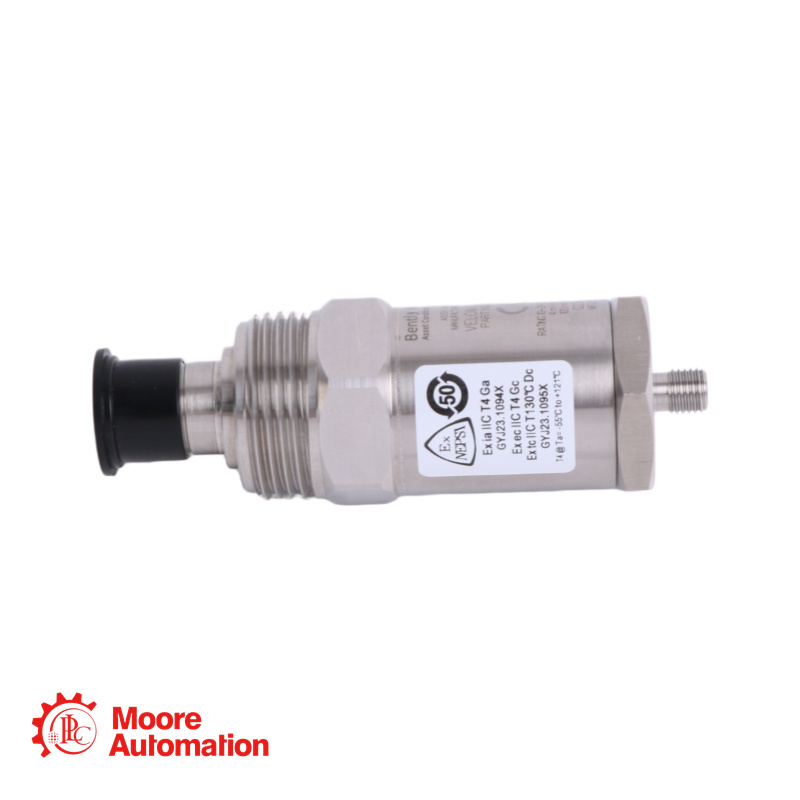

Bently Nevada 190501-12-00-02 Velomitor CT Transducer

Wie erhalte ich den Preis? Kontaktieren Sie uns unten:

190501-12-00-02 Übersicht

Der 190501-12-00-02 Der Velomitor CT Geschwindigkeitswandler ist eine Niederfrequenzversion des Standard-Velomitor-Piezo-Geschwindigkeitssensors. Er wurde speziell zur Messung der Gehäuseschwingungsgeschwindigkeit von Lüftereinheiten in Kühltürmen und luftgekühlten Wärmetauschern entwickelt, die mit Drehzahlen von 90 U/min oder mehr (typischerweise 100 bis 300 U/min) betrieben werden.
Der 190501-12-00-02 Der Velomitor CT-Wandler kann sowohl die Schwingungsamplituden bei diesen Frequenzen als auch die vom Lüftermotor und dem Drehzahlreduzierer erzeugten Schwingungsfrequenzen messen.

190501-12-00-02 Parameter

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Empfindlichkeit: 3,94 mV/mm/s (100 mV/in/s) ±5 %
Frequenzgang:
3,0 Hz bis 900 Hz (180 bis 54.000 Hz) ±1,0 dB
1,5 Hz bis 1,0 kHz (90 bis 60.000 cpm) ±3,0 dB
Geschwindigkeitsbereich: 63,5 mm/s Spitze (2,5 in/s Spitze)
Betriebstemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F)
Lagertemperatur: -40 °C bis +100 °C (-40 °F bis +212 °F)
Ausgangsvorspannung: 10,1 Vdc ± 1,0 Vdc (Pin A bezogen auf Pin B)
Gehäusematerial: Edelstahl 316L
Anschluss: 2-poliger Stecker aus Edelstahl 316L gemäß MIL-C-5015, oben montiert
Anzugsmoment: 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf)

Häufig gestellte Fragen zu 190501-12-00-02

1. Was ist die Hauptanwendung für den Velomitor CT-Schallkopf?

Es wurde speziell für die Messung der Gehäuseschwingungsgeschwindigkeit von Lüftereinheiten in Kühltürmen und luftgekühlten Wärmetauschern entwickelt, die mit Drehzahlen von 90 U/min oder mehr (typischerweise 100 bis 300 U/min) betrieben werden. Es kann auch die vom Lüftermotor und dem Getriebe erzeugten Schwingungsfrequenzen messen.

2. Was bedeutet die Option "-02" für die behördliche Genehmigung?

Die Option „-02“ bedeutet, dass dieser Messumformer über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA/NRTL/C für Installationen in Nordamerika (Klasse I, Division I) und ATEX/IECEx für den internationalen Einsatz (Klasse I, Zone 0/1). Er ist für eigensichere (Ex ia) und nichtzündende (Ex ec) Anwendungen zugelassen.

3. Welches Anzugsmoment ist für diesen Wandler korrekt?

Das empfohlene Anzugsmoment beträgt 4,5 Nm ± 0,6 Nm (40 in-lbf ± 5 in-lbf). Das korrekte Anzugsmoment ist entscheidend für genaue Messungen und um Schäden am Messumformer oder der Maschine zu vermeiden.

4. Welchen Steckertyp verwendet dieser Wandler?

Es verwendet einen robusten, zweipoligen MIL-C-5015-Steckverbinder aus Edelstahl 316L mit oberer Montage (Anschlussoption „00“). Die Pinbelegung ist: Pin A (Pluspol für Stromversorgung/Signal), Pin B (Masse) und Gehäusemasse..

5. Was ist die maximal empfohlene Kabellänge?

Die maximale Kabellänge beträgt 305 Meter (1000 Fuß) für das Kabel mit der Artikelnummer 02173006 ohne Signalverlust. Die maximal verfügbare durchgehende Kabellänge beträgt jedoch 91,44 m (300 Fuß); längere Kabel erfordern Spleißen oder Steckverbinder.

6.Was ist die Befestigungsoption für die Plattenbolzen (Option "12")?

Option „12“ beinhaltet einen Plattenbolzenadapter mit 3/8-24- auf M8x1-Gewinde. Dadurch kann der Messumformer auf Oberflächen mit M8x1-Metrikgewinde montiert werden, was Flexibilität für verschiedene Maschinenkonfigurationen bietet.
