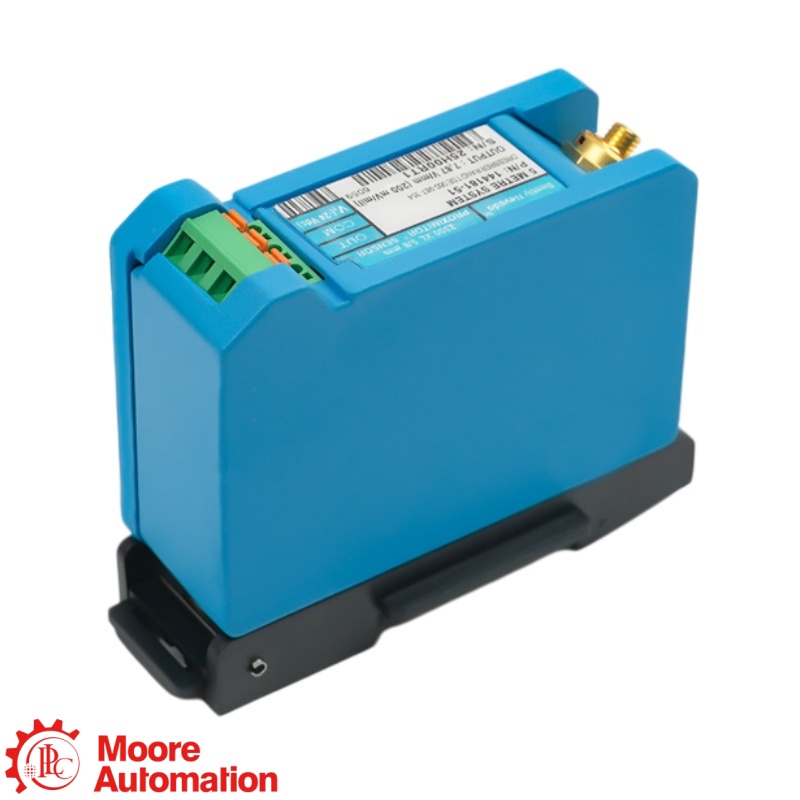

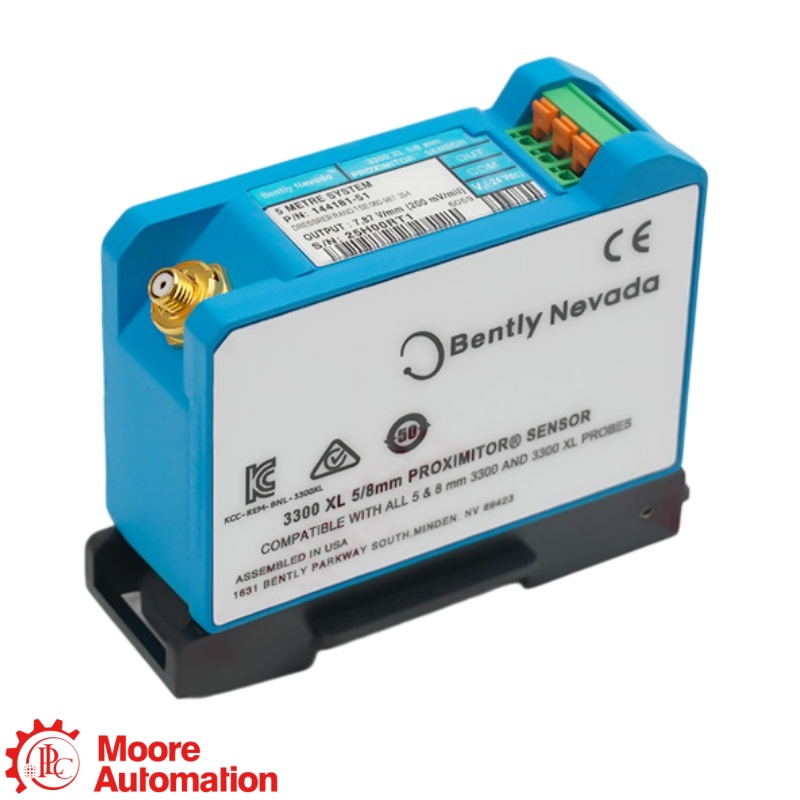

Bently Nevada 144181-51-05 3300 XL Näherungssensor

144181-51-05 Es handelt sich um eine ältere Bently Nevada-Referenz für einen 3300 XL Näherungssensor, der ein kompatibles Wirbelstrom-Sondensystem versorgt und aufbereitet. Seine 5,0 m DIN-Montagekonfiguration erzeugt ein 200 mV/mil-Signal für einen kompatiblen Maschinenschutz- oder Zustandsüberwachungskanal.

144181-51-05 Es wird eine ältere Basisreferenz verwendet, während die aktuellen Bestelldaten von Baker Hughes die entsprechende 5,0 m lange DIN-montierte Ausführung mit Mehrfachzulassung unter der Produktfamilie 330180 auflisten. Der Austausch muss anhand des vollständigen Typenschilds, des Steckers und der Zulassungskennzeichnungen erfolgen und nicht allein anhand der gemeinsamen Suffixe.

144181-51-05 Muss mit einer kompatiblen Bently Nevada 5 mm oder 8 mm Sonde und einem Verlängerungskabel verwendet werden, deren elektrische Gesamtlänge 5,0 m beträgt. Eine andere Gesamtlänge verändert das kalibrierte System und ist kein gültiger direkter Ersatz.

144181-51-05 Da es sich um eine DIN-Montageversion handelt, ist ein Einbau in eine Einbauversion nicht ohne Weiteres möglich. Montageart, Anschlussklemmen, Monitoreingang und Gehäuseabstände müssen vor einem Versionswechsel unbedingt geprüft werden.

144181-51-05 Die Konfiguration -05 mit Mehrfachzulassungen gemäß CSA-, ATEX- und IECEx-Kennzeichnung ist in den aktuellen Produktdaten enthalten. Die installierte Gefahrenbereichsklassifizierung, die Barriereanordnung und die genauen Kennzeichnungen müssen für den Bestimmungsort noch überprüft werden.

144181-51-05 Erfordert eine kompatible -24-V-Gleichstromversorgung, üblicherweise im Bereich von -17,5 bis -26 V ohne Barrieren, sowie einen für den 200-mV/mil-Ausgang ausgelegten Monitorkanal. Sondenpolarität, gemeinsame Verdrahtung, Kabelschirmung und jegliche Schutzbarrieren müssen mit dem bestehenden System übereinstimmen.

144181-51-05 Die Anfrage sollte die vollständige Typenschildreferenz, gut lesbare Fotos der Beschriftung und der Anschlüsse, die Stückzahl, den Bestimmungsort, die Anzahl der installierten Sonden und Verlängerungskabel, die Gesamtlänge des Systems, das Monitormodell, die Montageart und die Anforderungen für explosionsgefährdete Bereiche enthalten. Diese Angaben ermöglichen die Überprüfung der Kompatibilität des Vorgängermodells und des Ersatzteils.
