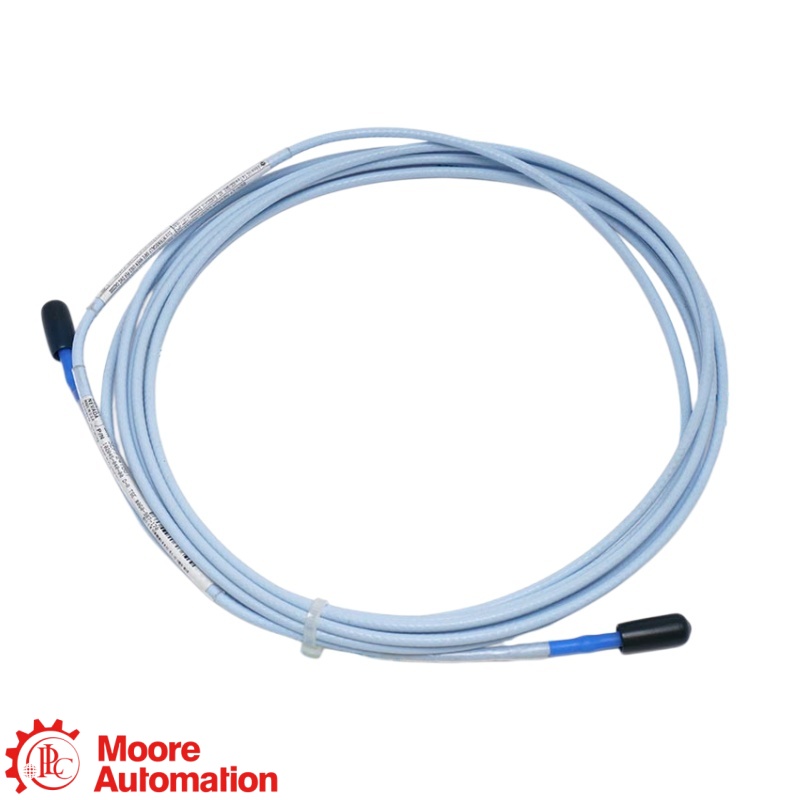

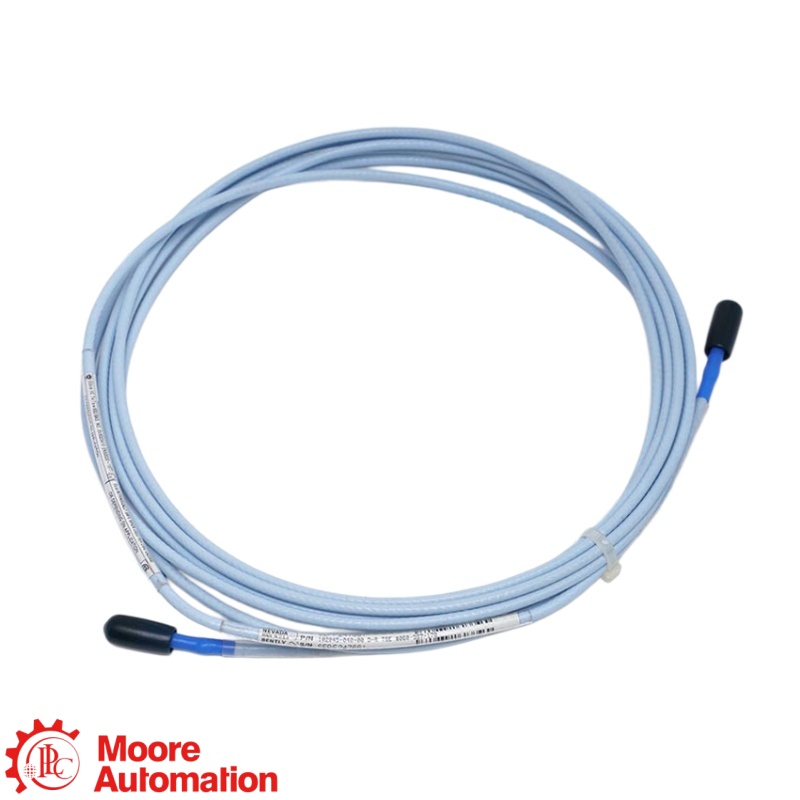

Bently Nevada 102045-040-01-05 3300 XL Armored Extension Cable

102045-040-01-05 Es handelt sich um eine ältere Bently Nevada-Referenz für ein 4,0 m langes, armiertes Verlängerungskabel, das eine kompatible 3300 XL-Sonde mit ihrem Näherungssensor verbindet. Es ist eine kalibrierte Systemkomponente und kein universelles Koaxialkabel.

102045-040-01-05 Verwendet eine ältere Basisreferenz, während die aktuellen Daten von Baker Hughes dieselbe 4,0 m lange, gepanzerte Mehrfachzulassungskonfiguration unter der Produktfamilie 330130 definieren. Überprüfen Sie vor dem Austausch das installierte Etikett und den Stecker.

102045-040-01-05 Die elektrische Länge beträgt 4,0 m, daher wird für ein 5,0 m Proximitor-System üblicherweise eine 1,0 m lange, kompatible Sonde verwendet. Die exakte kalibrierte Systemlänge muss übereinstimmen.

102045-040-01-05 Da die Ausführung in gepanzerter -01-Bauweise ausgeführt ist, ändern sich bei einer ungepanzerten Version die mechanischen Schutz- und Verlegungsbedingungen. Stecker, Gesamtlänge, Umgebungsbedingungen und Zulassungen müssen ebenfalls übereinstimmen.

102045-040-01-05 Identifiziert die Konfiguration mit Mehrfachzulassungen gemäß CSA-, ATEX- und IECEx-Kennzeichnung. Die Anforderungen für den Einsatz in explosionsgefährdeten Bereichen und die installierten Kennzeichnungen müssen noch bestätigt werden.

102045-040-01-05 Die Kabel müssen so verlegt werden, dass die Biegegrenzen nicht überschritten werden, die Abschirmung nicht beschädigt und die ClickLoc-Steckverbinder nicht verunreinigt werden. Elektrische Länge, Steckereingriff, Schirmungszustand, Temperatur und mechanischer Schutz sind zu prüfen.

102045-040-01-05 Das Angebot sollte die vollständige Referenznummer des Vorgängermodells, Fotos der Etiketten und Anschlüsse, die Menge, den Bestimmungsort, die Nummern der installierten Sonden und Proximitoren, die Gesamtlänge des Systems, die Anforderungen an die Panzerung und die Gefahrenbereichsklasse enthalten.
