990-04-XX-01-CN MOD:165335-01 Übersicht

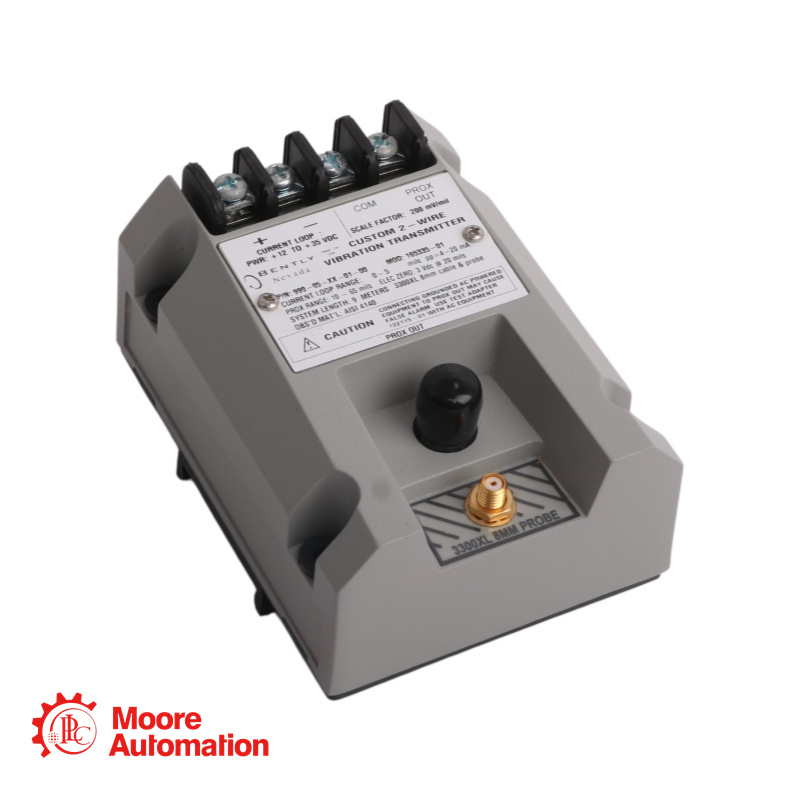

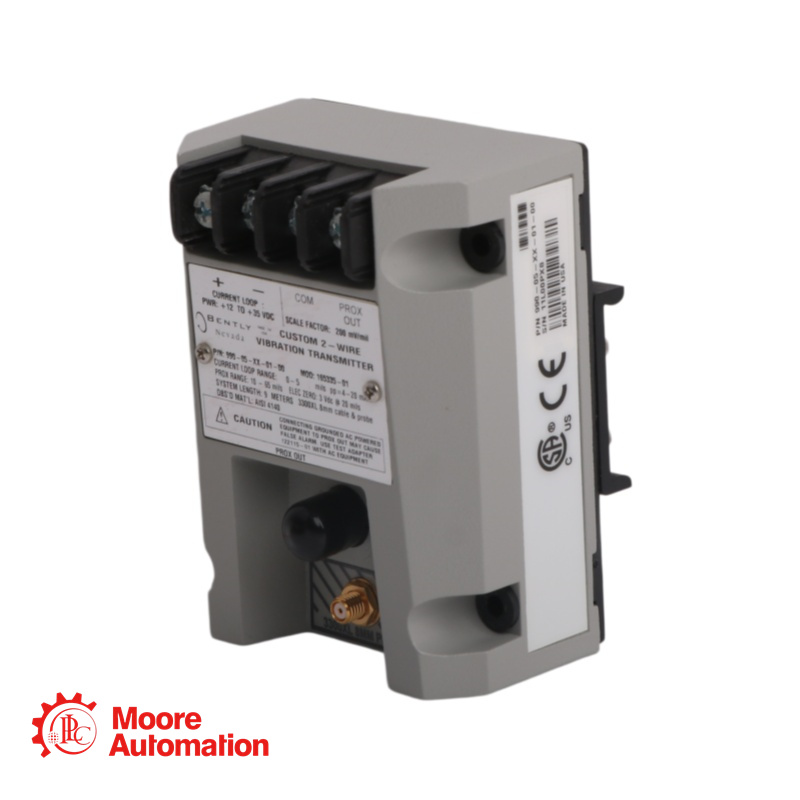

Der 990-04-XX-01-CN MOD:165335-01 Der Vibrationstransmitter ist in erster Linie für die Erstausrüster (OEMs) von Zentrifugalluftkompressoren oder kleinen Pumpen, Motoren oder Ventilatoren gedacht, die ein einfaches proportionales Vibrationssignal von 4 bis 20 mA als Eingangssignal für ihr Maschinensteuerungssystem bevorzugen.
Der 990-04-XX-01-CN MOD:165335-01 Der Transmitter ist ein zweiadriges, schleifengespeistes Gerät, das Eingangssignale von unserer Näherungssonde 3300 NSv und dem dazugehörigen Verlängerungskabel (erhältlich in den Systemlängen 5 m und 7 m) empfängt.
Der 990-04-XX-01-CN MOD:165335-01 Der Transmitter wandelt das Signal in geeignete technische Einheiten der Spitze-Spitze-Schwingungsamplitude um und stellt diesen Wert als proportionales 4 bis 20 mA-Industriestandardsignal als Eingang für das Steuerungssystem bereit, wo Maschinenschutzalarmierung und Logik erfolgen.

990-04-XX-01-CN MOD:165335-01 Parameter

Stromversorgung: +12 bis +35 V DC Eingangsspannung am Senderanschluss
Ausgangssignal: 4-20 mA proportional über den angegebenen Vollausschlagbereich (2-Draht-Konfiguration)
Vollausschlagbereich: 25-0-25 Mil (Mittelnullpunkt für Schubposition)
Schleifengenauigkeit: Innerhalb von ±1,5 % über den angegebenen Vollausschlagbereich (typisch)
Maximaler Schleifenwiderstand: 1.000 Ω einschließlich Kabel bei 35 V Gleichspannung
PROX OUT Skalierungsfaktor: 7,87 mV/μm (200 mV/mil) ±6,5 % typisch
PROX-Ausgangsimpedanz: 10 kΩ Ausgangsimpedanz, kalibriert für 10 MΩ Last
Linearer Messbereich (Prox Out): 0,25 bis 1,65 mm (10 bis 65 mils)
Nicht OK/Signalunterdrückung: Ausgabe geht an <3,6 mA innerhalb von 100 μs nach dem Zustand „Nicht OK“.
Betriebstemperatur (Sender): -35 °C bis +85 °C (-31 °F bis +185 °F)
Betriebstemperatur (Sonde): -52 °C bis +177 °C (-62 °F bis +351 °F)

Häufig gestellte Fragen zu 990-04-XX-01-CN MOD:165335-01

1. Was bedeutet die Bezeichnung MOD: 165335-01?

Diese Modifikationsnummer weist auf die Kompatibilität mit dem 8-mm-Näherungssensor 3300 XL in einer 9-Meter-Systemkonfiguration hin. Das Datenblatt gibt an, dass diese Modifikation für Anwendungen mit der Bezeichnung „3300 XL 8MM 9M“ vorgesehen ist und bestätigt somit, dass das Gerät für die Verwendung mit dem 8-mm-Sensor 3300 XL bei einer Gesamtsystemlänge von 9 Metern konfiguriert ist.

2. Was bedeutet der Genehmigungscode "-CN"?

Der Code "-CN" weist darauf hin, dass dieser Transmitter für den Einsatz in China zertifiziert ist und über spezifische Zulassungen chinesischer Aufsichtsbehörden verfügt, darunter CCC (China Compulsory Certification) und/oder NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) für den Einsatz in explosionsgefährdeten Bereichen.

3. Worin besteht der Unterschied zwischen Montageoption 01 und 02?

Montageoption 01 bietet 35-mm-DIN-Schienenclips zur Montage auf Standard-DIN-Schienen. Montageoption 02 bietet Schottschrauben zur direkten Montage in Schalttafeln. Option 03 beinhaltet beide Montagearten.

4. Was passiert, wenn die 990-04-XX-01-CN MOD:165335-01 Ist der Sondenabstand falsch?

Um einen genauen Betrieb im vollen Messbereich zu gewährleisten, muss der Abstand der Sonde zum Messobjekt zwischen 0,5 und 1,75 mm (20 und 55 mils) liegen. Ein Betrieb außerhalb dieses Bereichs kann zu ungenauen Messwerten oder dazu führen, dass der volle Messbereich nicht erreicht wird.

5. Wie kann ich für Diagnosezwecke auf das dynamische Schwingungssignal zugreifen?

Die PROX OUT-Anschlüsse und der Koaxialstecker liefern ein nicht isoliertes dynamisches Wandlersignal. Um dieses sicher an netzbetriebene Diagnosegeräte (Oszilloskope, Analysatoren) anzuschließen, benötigen Sie den Testadapter 990/991 (122115-01), der die Isolation gewährleistet und die Phasenumkehr des Signals korrigiert.

6.Wie sieht der Zustand „Nicht OK“ am 4-20 mA-Ausgang aus?

Bei einem Fehlerzustand (defekter Messfühler, lockere Verbindung usw.) sinkt das Ausgangssignal innerhalb von 100 Mikrosekunden auf unter 3,6 mA. Dies unterscheidet sich vom normalen Messwert von 4 mA bei minimaler Vibration und ermöglicht dem Steuerungssystem die Fehlererkennung. Auch beim Einschalten bleibt der Ausgangsstrom für 2–3 Sekunden unter 3,6 mA, während der Messumformer initialisiert wird.
