330910-01-08-50-01-05 Bently Nevada NSv Sonde

Wie erhalte ich den Preis?

330910-01-08-50-01-05

Verkaufsleiter:Frida
◆Telefon/WhatsApp:+86 15359408275
◆E-Mail:sales5@mooreplc.com

Beschreibung - NSv-Sonde

330910-01-08-50-01-05

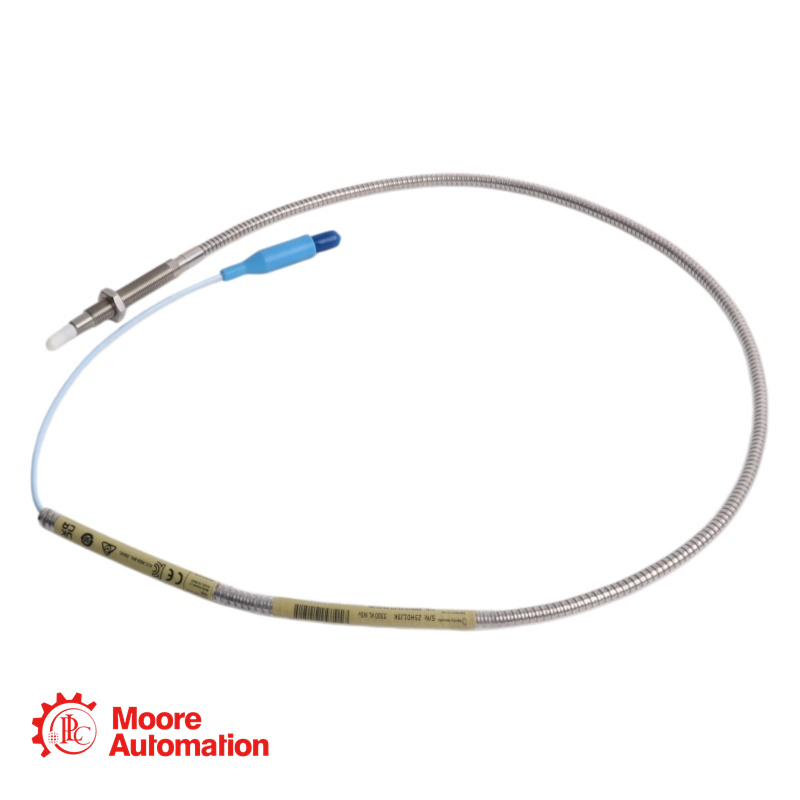

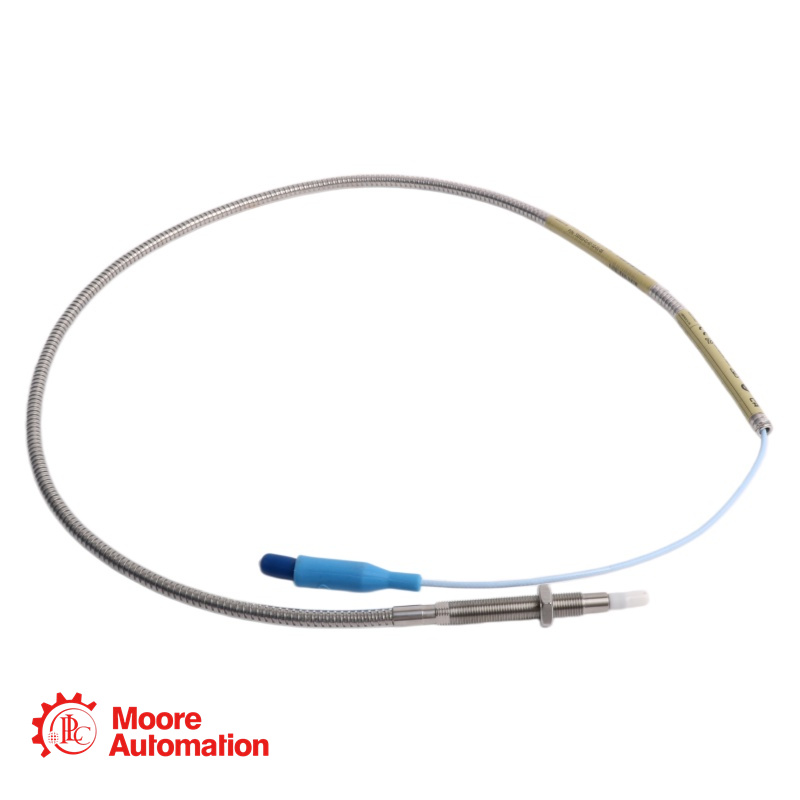

Das 330910-01-08-50-01-05 Die Sonde ist eine Komponente des Näherungssensorsystems 3300 XL NSv, das für Anwendungen zur Maschinenüberwachung mit begrenztem Installationsraum entwickelt wurde, darunter Zentrifugalluftkompressoren, Kältekompressoren und Prozessgaskompressoren.

Parameter - NSv-Sonde

330910-01-08-50-01-05

Basismodell: 330910: NSv-Sonde 3300, M10x1-Gewinde, mit Schutzpanzerung
Gewindelose Länge (A):01: 10 mm (Minimum)
Gehäuselänge (B):08: 80 mm
Gesamtlänge (C):50: 5,0 Meter (16,4 Fuß)
Anschluss/Kabel (D):01: Miniatur-Koaxial-ClickLoc-Steckverbinder mit Steckerschutz, Standardkabel
Zulassung durch Behörden (E):05: Mehrere Zulassungen (ATEX, IECEx usw.)
Empfindlichkeit: 7,87 V/mm (200 mV/mil) ± Standardtoleranz
Linearer Bereich: 1,5 mm (60 mils) [0,25 mm bis 1,75 mm Spalt]
Spitzenmaterial: Polyphenylensulfid (PPS)
Gehäusematerial: Edelstahl AISI 304
Temperaturbereich: -52 °C bis +177 °C (-62 °F bis +351 °F)

Häufig gestellte Fragen (FAQ) NSv-Sonde

330910-01-08-50-01-05

F: Warum sollte man sich für die NSv-Serie anstelle der Standard-Sonde 3300 XL 8mm entscheiden?
A: Platzbedarf. Die NSv-Sonde hat ein schmaleres seitliches Sichtfeld und benötigt ein kleineres Zielobjekt. Wenn Ihr Wellendurchmesser … <51 mm (2 Zoll) oder Ihr Zielbereich ist

F: Wovor schützt die „Rüstung“ (Funktion in 330910) eigentlich?
A: Die Option „Mit Armierung“ (Edelstahlgeflecht) bietet extremen mechanischen Schutz vor Quetschungen, Schnitten und Abrieb. Dies ist unerlässlich für Installationen in Getrieben oder Gehäusen, wo das Kabel an schnell rotierenden Teilen oder scharfen Gehäusekanten reiben könnte.

F: Warum gibt es einen „Anschlussschutz“ (Option 01)?
A: Die ClickLoc-Steckverbinder bestehen aus vergoldetem Messing. In Umgebungen mit hoher Luftfeuchtigkeit oder bei Vorhandensein von Ölnebel (wie z. B. in Turbinenlagergehäusen) verhindert der Steckverbinderschutz das Eindringen von Flüssigkeit, die das Signal kurzschließen oder die Kapazität verändern und somit zu falschen Messwerten führen könnte.

F: Ist diese Sonde mit älteren 3300 RAM-Systemen austauschbar?
A: Ja, mechanisch und elektrisch. Beim Upgrade von der 3000er/7000er Serie (190 Messumformer) muss jedoch das gesamte System (Sonde + Verlängerungskabel + Näherungssensor) durch NSv-Komponenten ersetzt werden.

F: Welche Drehmomentgrenzen gelten für das M10x1-Gewinde?
A: Die Montage erfolgt handfest plus eine bestimmte Umdrehung mit einem Schraubenschlüssel. Das maximal zulässige Drehmoment am Gehäuse beträgt 0,56 Nm (5 in·lb). Ein zu hohes Drehmoment (über 15 mm Gewindeeingriff) führt aufgrund von Blockierung/Belastung zum Erlöschen der Garantie.

ModellvergleichAn - NSv-Sonde

Besonderheit

330910 (NSv Panzerfahrzeug)

3300 XL 8 mm

330906 (NSv Rückwärtsmontage)

Primärer Anwendungsfall

Kleine Schächte & enge Seitenansicht

Universelle Großturbinen

Extrem geringes Spiel hinten (hinter dem Lager)

Gewindegröße

M10x1 (metrisch)

3/8-24 oder M10x1

3/8-24 oder M10x1

Zieldurchmesser (Min.)

8,9 mm (0,35 Zoll)

> 50 mm (2 Zoll)

8,9 mm (0,35 Zoll)

Linearer Bereich

1,5 mm (60 mils)

2,0 mm (80 mils)

1,5 mm (60 mils)

Standardrüstung

Ja (AISI 302 Edelstahl)

Optional

Nicht verfügbar

Anschluss

ClickLoc mit Schutzvorrichtung

ClickLoc

ClickLoc

Eignung des Wellendurchmessers

Exzellent (<30 mm)

Arm (<30 mm)

Exzellent (<30 mm)
