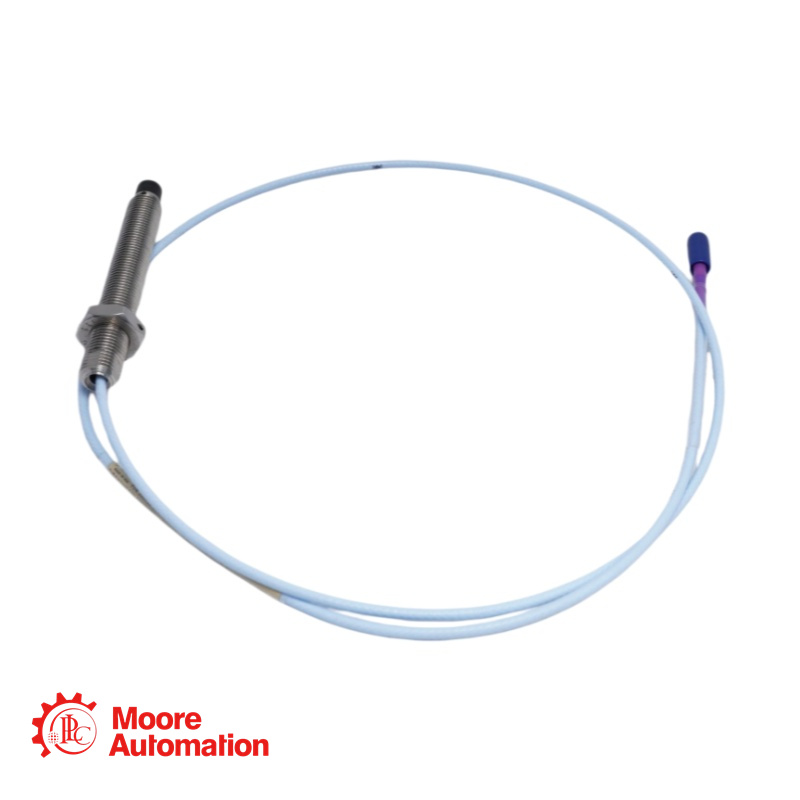

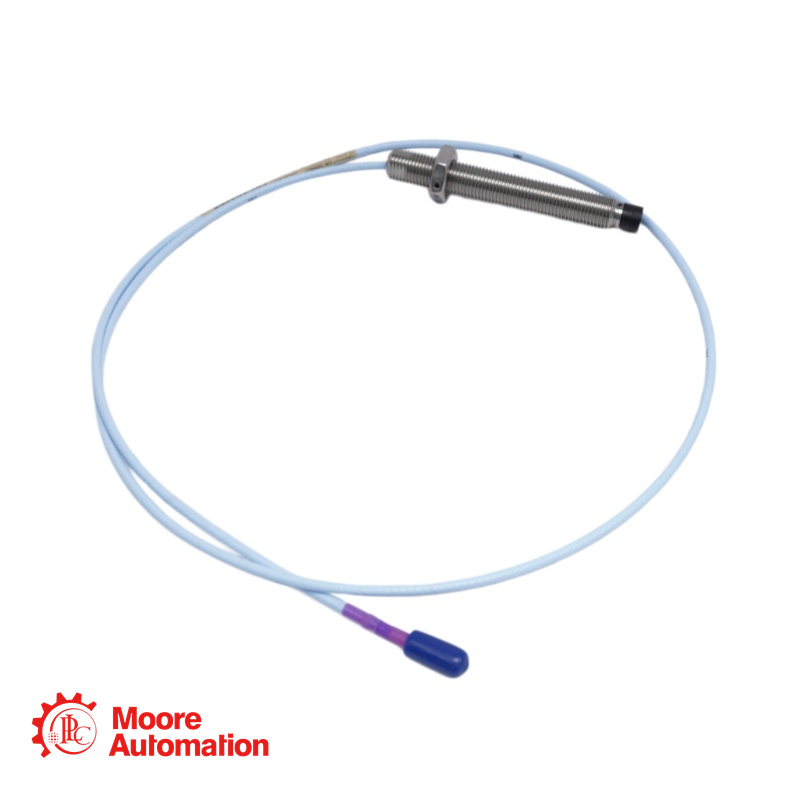

330703-000-150-10-11-05 NSv-Sonde

Der 330703-000-150-10-11-05 ist ein Standard-Näherungssensor der Serie 3300 XL 11 mm. Er ist für berührungslose Schwingungs- und Wegmessungen an Maschinen mit Gleitlagern konzipiert, bei denen ein größerer linearer Messbereich erforderlich ist.

Die große 11-mm-Spitze ermöglicht einen linearen Messbereich von 4,0 mm (160 mil), was dem Doppelten des Standard-3300-XL-Systems mit 8 mm entspricht. Dadurch eignet sie sich ideal für Anwendungen wie die axiale (Schub-)Positionsmessung, die Überwachung der Differenzausdehnung an Dampfturbinen und die Messung der Kolbenstangenposition an Kolbenkompressoren.

330703-000-150-10-11-05 DETAILS

Teilenummer: 330703-000-150-10-11-05
Basismodell: 330703 - 3300 XL 11-mm-Sonde, Standardbefestigung, M14 x 1,5-Gewinde, unbewehrt
Gewindelose Länge (AA):000: 0 mm
Gesamtlänge des Gehäuses (BB): 150: 150 mm (5,9 Zoll)
Gesamtkabellänge (CC):10: 1,0 Meter (3,3 Fuß)
Stecker- und Kabeltyp (DD): 11: Miniatur-Koaxialstecker ClickLoc™ mit Steckerschutz, FluidLoc-Kabel
Behördenzulassung (EE):05: Mehrere Zulassungen (CSA, ATEX, IECEx)
Gewindeart: M14 x 1,5 metrisch
Rüstung: Ohne Rüstung
Montageart: Standardmäßige Vorwärtsmontage
Linearer Verstellbereich: 4,0 mm (160 mils)
Durchschnittlicher Skalierungsfaktor: 3,94 V/mm (100 mV/mil)
Frequenzgang: 0 bis 8 kHz (typisch)
Sondenkabel: 75 Ω triaxial, FEP-isoliert, mit FluidLoc-Konstruktion
Betriebstemperaturbereich: -52 °C bis +177 °C (-62 °F bis +350 °F)
Temperaturbereich (Lagerung): -52 °C bis +177 °C (-62 °F bis +350 °F)

330703-000-150-10-11-05

Häufig gestellte Fragen (FAQ)

Q: Was ist der Haupteinsatzbereich der 3300 XL 11 mm Sonde?
A: Die 11-mm-Sonde ist für Anwendungen konzipiert, die einen größeren linearen Messbereich als das 8-mm-System erfordern.

Q: Welchen Skalierungsfaktor hat diese Sonde?
A: Das 3300 XL 11 mm System hat einen durchschnittlichen Skalierungsfaktor von 3,94 V/mm (100 mV/mil), was der Hälfte der Empfindlichkeit des 8 mm Systems (7,87 V/mm) entspricht.

Q: Welchen linearen Messbereich hat diese Sonde?
A: Der lineare Messbereich beträgt 4,0 mm (160 mils) und beginnt bei etwa 0,25 mm (10 mils) vom Ziel entfernt.

Q: Wozu dient das FluidLoc-Kabel (Option „11“)?
A: Das FluidLoc-Kabel ist so konstruiert, dass Öl und andere Flüssigkeiten nicht durch sein Inneres aus der Maschine austreten können. Dies ist besonders wichtig in Anwendungen, bei denen das Kabel durch ein Maschinengehäuse verläuft und Prozessflüssigkeiten aufgefangen werden müssen.

Q: Was bedeutet die Option "-05" für die behördliche Genehmigung?
A: Die Option „-05“ bedeutet, dass diese Sonde über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA für Nordamerika sowie ATEX und IECEx für den internationalen Einsatz. Sie ist für den Einsatz in eigensicheren (ia) und nichtzündenden (nA/ec) Anwendungen zugelassen.

Q: Welche Spalteinstellung ist für diese Sonde korrekt?
A: Für radiale Schwingungsmessungen wird üblicherweise ein Spalt von 2,5 mm (100 mils) empfohlen, wodurch sich die Sonde in der Mitte ihres linearen Messbereichs von 4,0 mm befindet.
