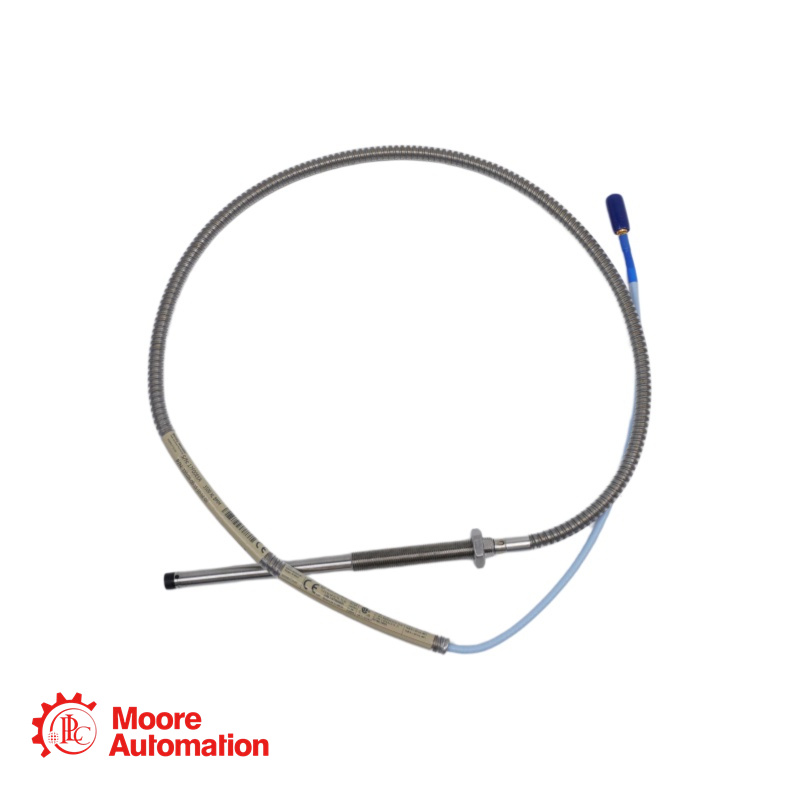

330104-08-15-05-01-05 Bently Nevada - Annäherungssonde

330104-08-15-05-01-05 Spezifikation

▶Hauptanwendungsgebiete sind Schwingungs- und Positionsmessungen an Maschinen mit Gleitlagern sowie Keyphasor-Referenz- und Drehzahlmessungen.
Diese spezielle Sonde (mit Panzerung) wird in Anwendungen eingesetzt, bei denen das Kabel zusätzlichen Schutz benötigt.
Die 8-mm-Sonde wird nach Möglichkeit empfohlen, um eine optimale Robustheit gegenüber physikalischer Beanspruchung zu gewährleisten, da der größere Durchmesser ein stärkeres Gehäuse und eine dickere Verkapselung der Sondenspule ermöglicht.
Es wird mit dem Näherungssensor 3300 XL und einem Verlängerungskabel (z. B. 330130 oder 330190) verwendet, wobei die Gesamtlänge der Sonde und des Verlängerungskabels der Gesamtlänge des Näherungssensors entspricht.

F: Ist diese Sonde 330104-08-15-05-01-05 mit Komponenten der Serie 3300, die nicht die XL-Ausführung haben, austauschbar?
▶A: Ja, 3300 XL 8 mm Komponenten sind sowohl elektrisch als auch physikalisch mit Nicht-XL 3300 5 mm und 8 mm Komponenten austauschbar, wenn der minimal zulässige Kabelbiegeradius (25,4 mm / 1,0 Zoll) eingehalten wird.
F: Welchen Kabeltyp (330104-08-15-05-01-05) verwendet diese Sonde, und ist sie armiert?
▶A: Diese Sonde verwendet ein Standard-75-Ω-Triaxialkabel mit Fluorethylenpropylen-(FEP)-Isolierung. Sie verfügt außerdem über eine flexible Armierung aus Edelstahl AISI 302 oder 304 mit einem FEP-Außenmantel zum zusätzlichen Schutz des Kabels.
F: Welcher Mindestwellendurchmesser wird für die Verwendung mit dieser Sonde 330104-08-15-05-01-05 empfohlen?
▶A: Der empfohlene Mindestwellendurchmesser beträgt 76,2 mm (3 Zoll). Radialschwingungs- oder Positionsmessungen an Wellen mit kleineren Durchmessern können den Skalierungsfaktor verändern.
F: Welche Mindestgröße muss das Ziel für diese Sonde 330104-08-15-05-01-05 haben?
▶A: Die Mindestgröße des Ziels beträgt 15,2 mm (0,6 Zoll) Durchmesser für ein flaches Ziel.
F: Welcher maximalen Zugfestigkeit kann diese Sonde 330104-08-15-05-01-05 standhalten?
▶A: Die maximale Zugfestigkeit beträgt 330 N (75 lbf) von der Sondenhülle zur Sondenzuleitung.
