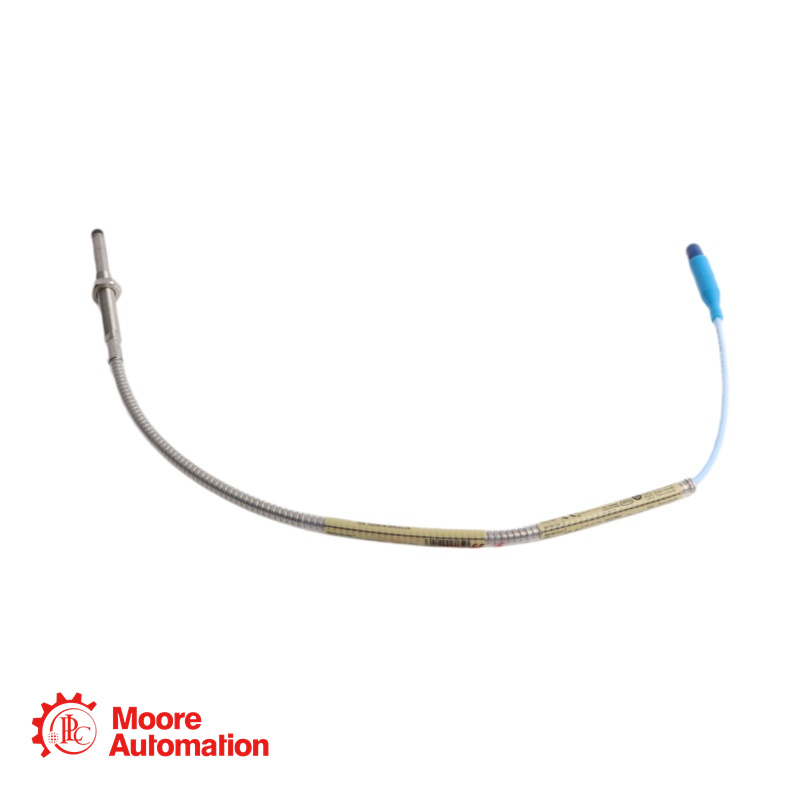

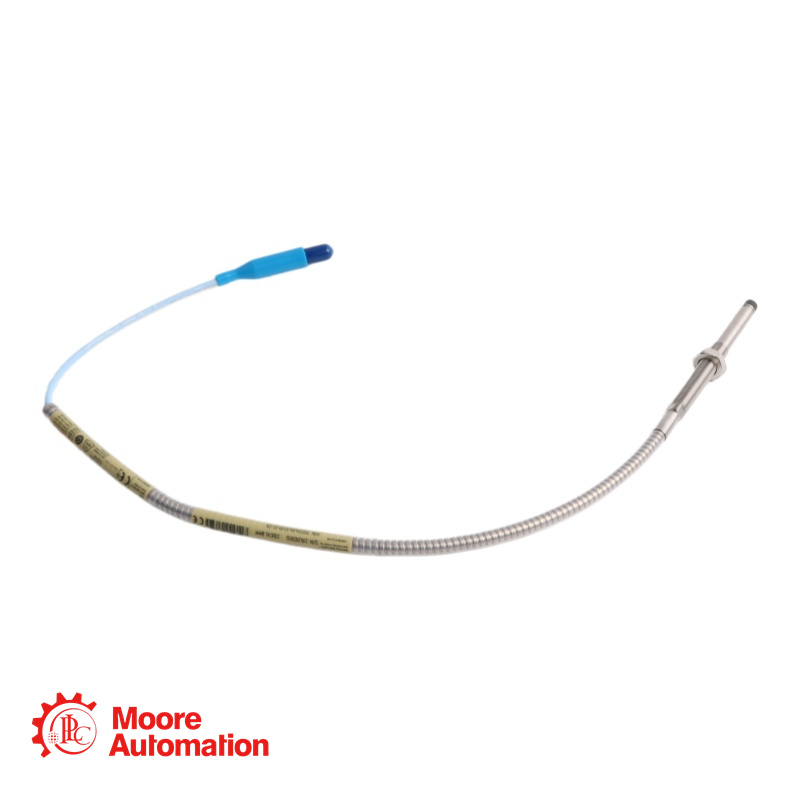

330104-04-12-05-01-05 Bently Nevada - Annäherungssonde

330104-04-12-05-01-05 Spezifikation

▶Hauptanwendungsgebiete sind Schwingungs- und Positionsmessungen an Maschinen mit Gleitlagern sowie Keyphasor-Referenz- und Drehzahlmessungen.
Diese spezielle Sonde (mit Panzerung) wird in Anwendungen eingesetzt, bei denen das Kabel zusätzlichen Schutz benötigt.
Die 8-mm-Sonde wird nach Möglichkeit empfohlen, um eine optimale Robustheit gegenüber physikalischer Beanspruchung zu gewährleisten, da der größere Durchmesser ein stärkeres Gehäuse und eine dickere Verkapselung der Sondenspule ermöglicht.
Es wird mit dem Näherungssensor 3300 XL und einem Verlängerungskabel (z. B. 330130 oder 330190) verwendet, wobei die Gesamtlänge der Sonde und des Verlängerungskabels der Gesamtlänge des Näherungssensors entspricht.

F: Wie lang ist dieses Produkt insgesamt? 330104-04-12-05-01-05 Sonde?
▶A: Die Gesamtlänge beträgt 5,0 Meter (16,4 Fuß), wie durch die 05 an der Position „C“ der Teilenummer angegeben. 5-Meter-Sonden sind ausschließlich für die Verwendung mit dem 5-Meter-Näherungssensor vorgesehen.
F: Um welche Art von Stecker handelt es sich hier? 330104-04-12-05-01-05 Sondenverwendung?
▶A: Es verwendet einen miniaturisierten koaxialen ClickLoc-Stecker mit Steckerschutz. Die Stecker sind korrosionsbeständig, vergoldet und müssen nur handfest angezogen werden, bis sie einrasten.
F: Welche Gewindespezifikationen gelten für dieses Produkt? 330104-04-12-05-01-05?
▶A: Diese Sonde hat ein M10 x 1 Gewinde. Die maximal empfohlene Gewindeeingriffslänge für ein M10 Gewinde beträgt 15 mm, gemäß Industriestandard, der das 1,5-fache des Nenngewindedurchmessers vorsieht.
F: Welche Temperaturgrenzen gelten dafür? 330104-04-12-05-01-05 Sonde?
▶A: Bei einer Standardsonde (nicht für den erweiterten Temperaturbereich) beträgt der Betriebs- und Lagertemperaturbereich -52 °C bis +177 °C (-62 °F bis +350 °F).
F: Wie lang sind die Fälle und die Thread-freien Längen für diese spezielle Konfiguration?
▶A: Die Gesamtlänge des Gehäuses (Option B) beträgt 130 mm, die Länge ohne Gewinde (Option A) 60 mm. Die Länge ohne Gewinde muss mindestens 20 mm kürzer sein als die Gehäuselänge.
