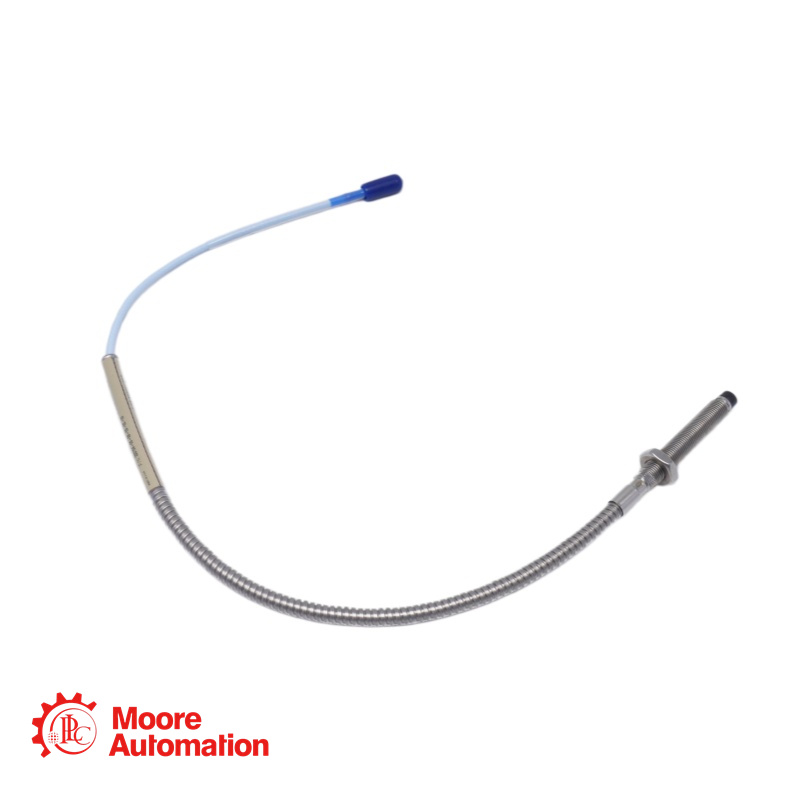

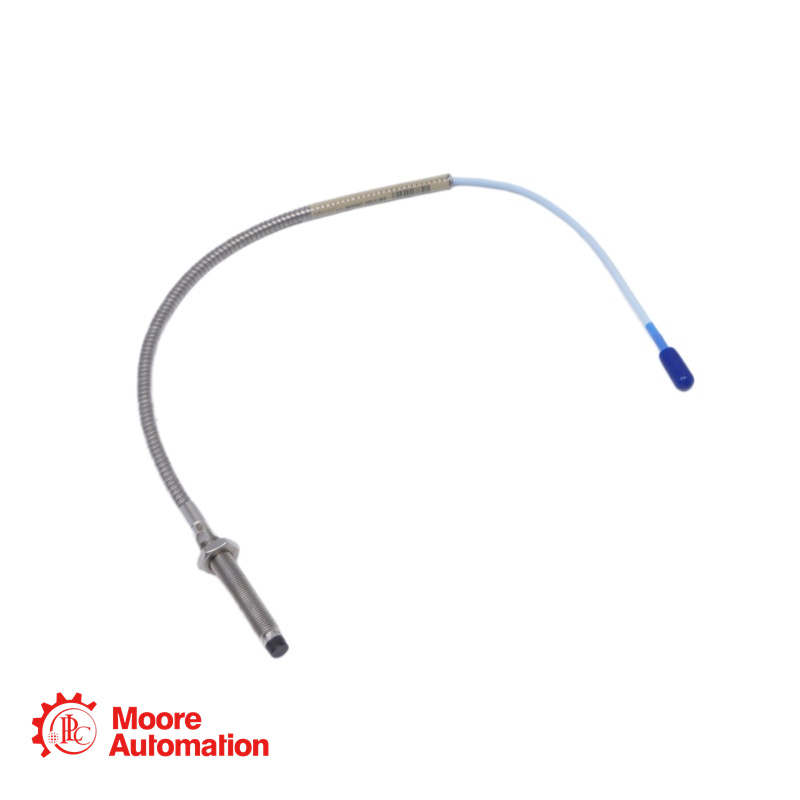

330104-00-06-05-11-05 NSv-Sonde

Der 330104-00-06-05-11-05 ist ein Näherungssensor mit umgekehrter Montage aus der Serie 3300 XL (8 mm). Er ist für Schwingungs- und Positionsmessungen in rotierenden Maschinen konzipiert, bei denen der Platz hinter der Sensormontagestelle begrenzt oder unzugänglich ist, beispielsweise in Axiallagern oder beengten Maschinengehäusen.

Diese Sonde verfügt über ein 1/4-28 UNF-Gewinde und ist Teil des 3300 XL 8-mm-Näherungssensorsystems, das in Wirbelstrom-Näherungssensorsystemen eine hohe Leistungsfähigkeit bietet. Das System erfüllt vollständig die Anforderungen des API-670-Standards (American Petroleum Institute) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität.

Die Zulassungsoption „-05“ bedeutet, dass diese Sonde über mehrere Zulassungen für explosionsgefährdete Bereiche (CSA, ATEX, IECEx) für den Einsatz in eigensicheren und nicht zündfähigen Anwendungen verfügt.

330104-00-06-05-11-05 DETAILS

Teilenummer: 330104-00-06-05-11-05
Basismodell: 330104 - 3300 XL 8-mm-Sonde, umgekehrte Montage, 1/4-28 UNF-Gewinde, unbewehrt
Gewindelose Länge (AA):00: 0,0 mm (0,0 Zoll)
Gesamtlänge des Gehäuses (BB): 06: 60 mm (2,36 Zoll)
Gesamtkabellänge (CC):05: 0,5 Meter (1,6 Fuß)
Stecker- und Kabeltyp (DD): 11: Miniatur-Koaxialstecker ClickLoc™ mit Steckerschutz, FluidLoc-Kabel
Behördenzulassung (EE):05: Mehrere Zulassungen (CSA, ATEX, IECEx)
Gewindetyp: 1/4-28 UNF
Rüstung: Ohne Rüstung
Montageart: Umgekehrte Montage (Kabel tritt an der Spitze aus)
Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil)

330104-00-06-05-11-05

Häufig gestellte Fragen (FAQ)

Q: Was ist eine umgekehrte Montagesonde und wann wird sie verwendet?
A: Bei einer umgekehrt montierten Sonde (Serie 330104) tritt das Kabel an der Sondenspitze statt an der Rückseite aus. Diese Bauart kommt in Anwendungen zum Einsatz, bei denen der Platz hinter der Sondenmontagestelle begrenzt oder unzugänglich ist, beispielsweise in Axiallagern oder beengten Maschinengehäusen.

Q: Wozu dient das FluidLoc-Kabel (Option „11“)?
A: Das FluidLoc-Kabel ist so konstruiert, dass Öl und andere Flüssigkeiten nicht durch sein Inneres aus der Maschine austreten können. Dies ist besonders wichtig in Anwendungen, bei denen das Kabel durch ein Maschinengehäuse verläuft und Prozessflüssigkeiten aufgefangen werden müssen.

Q: Welchen Zweck hat der Steckerschutz?
A: Der Steckerschutz dichtet die Verbindungsstelle zwischen Sonde und Verlängerungskabel vor Umwelteinflüssen ab. Er verhindert, dass Feuchtigkeit, Öl und andere Verunreinigungen in den ClickLoc™-Stecker eindringen.

Q: Was bedeutet die Option "-05" für die behördliche Genehmigung?
A: Die Option „-05“ bedeutet, dass diese Sonde über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA für Nordamerika sowie ATEX und IECEx für den internationalen Einsatz. Sie ist für den Einsatz in eigensicheren (ia) und nichtzündenden (nA/ec) Anwendungen zugelassen.

Q: Welche Spalteinstellung ist für diese Sonde korrekt?
A: Für radiale Schwingungsmessungen wird ein Spalt von 1,27 mm (50 mil) empfohlen, was einer Ausgangsspannung von ca. -9 V DC entspricht. Dadurch befindet sich der Messtaster in der Mitte seines linearen Messbereichs von 2,0 mm (80 mil).

Q: Wie lang ist das Kabel dieser Sonde insgesamt?
A: Die Gesamtkabellänge beträgt 0,5 Meter (1,6 Fuß), wie in der Option „05“ angegeben.
