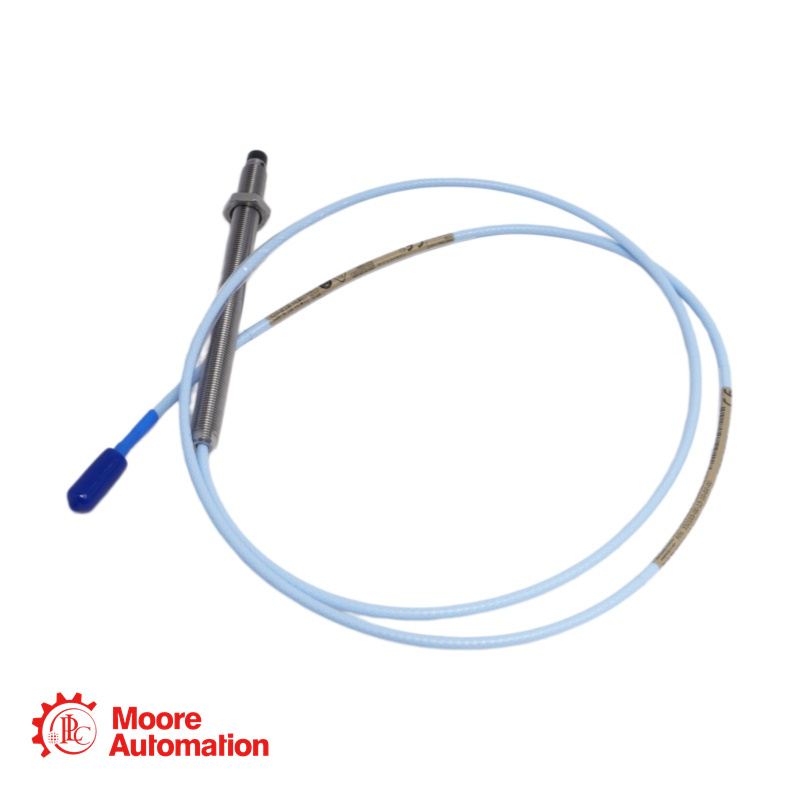

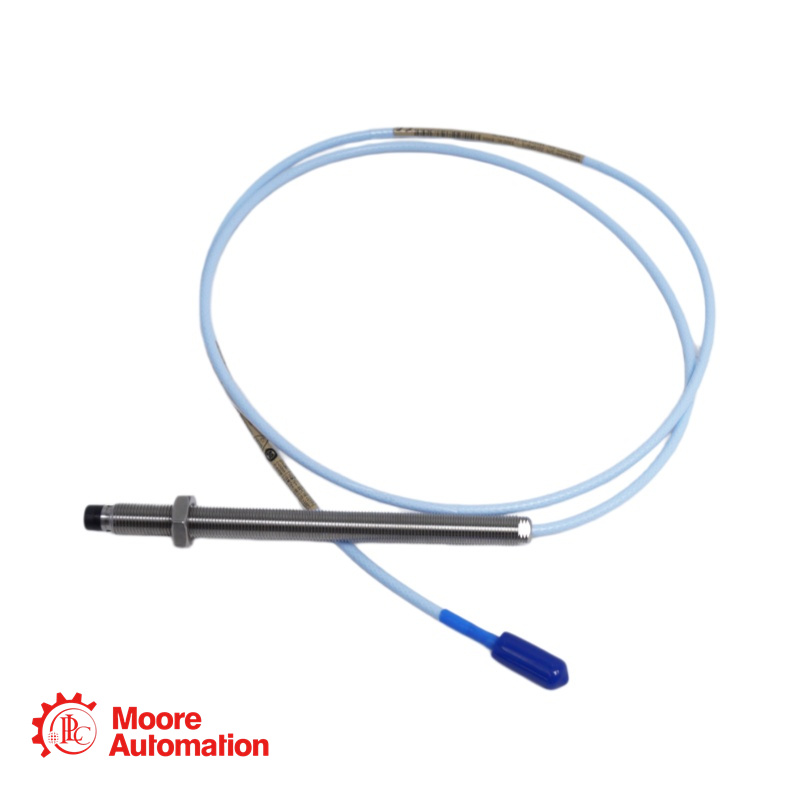

330103-00-13-20-12-05 NSv-Sonde

Der 330103-00-13-20-12-05 ist ein Standard-Näherungssensor aus der Serie 3300 XL 8 mm. Er ist für Schwingungs- und Positionsmessungen in rotierenden Maschinen wie Gleitlagermaschinen, Kompressoren, Pumpen und Turbinen konzipiert.

Diese Sonde ist Teil des 3300 XL 8-mm-Näherungssensorsystems, das in Wirbelstrom-Näherungssensorsystemen eine hohe Leistungsfähigkeit bietet. Das System erfüllt vollständig die Anforderungen des API-670-Standards (American Petroleum Institute) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität.

330103-00-13-20-12-05 DETAILS

Teilenummer: 330103-00-13-20-12-05
Basismodell: 330103 – 3300 XL 8-mm-Sonde, Standardbefestigung, 3/8-24 UNF-Gewinde, unbewehrt
Gewindelose Länge (AA):00: 0,0 Zoll
Gesamtlänge des Gehäuses (BB): 13: 1,3 Zoll
Gesamtkabellänge (CC): 20: 2,0 Meter (6,6 Fuß)
Anschluss- und Kabeltyp (DD): 12: Miniatur-Koaxialstecker ClickLoc™, FluidLoc-Kabel
Behördenzulassung (EE):05: Mehrere Zulassungen (CSA, ATEX, IECEx)
Gewindetyp: 3/8-24 UNF
Rüstung: Ohne Rüstung
Montageart: Standardmäßige Vorwärtsmontage
Linearer Bereich: 2,0 mm (80 mils), von ca. 0,25 bis 2,3 mm (10 bis 90 mils) vom Zielwert (-1 bis -17 Vdc)
Empfohlene Spalteinstellung: 1,27 mm (50 mils) [ca. -9 V DC] für radiale Vibrationen
Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil)
Systemlängenkompatibilität: Konzipiert für die Verwendung mit passendem Näherungssensor (Sondenkabellänge + Verlängerungskabel = Gesamtsystemlänge)
Inkrementeller Skalierungsfaktor (ISF): 7,87 V/mm (200 mV/mil) ±5 % für ein 5-m-System im Temperaturbereich von 0 °C bis +45 °C; ±6,5 % für ein 9-m-System
Abweichung von der Ausgleichsgeraden (DSL): Weniger als ±0,025 mm (±1 mil) für ein 5-m-System im Temperaturbereich von 0 °C bis +45 °C
Sondenspitzenmaterial: Polyphenylensulfid (PPS)
Material des Sondengehäuses: Edelstahl AISI 303 oder 304

330103-00-13-20-12-05

Häufig gestellte Fragen (FAQ)

Q: Wozu dient das FluidLoc-Kabel (Option „12“)?
A: Das FluidLoc-Kabel ist so konstruiert, dass Öl und andere Flüssigkeiten nicht durch sein Inneres aus der Maschine austreten können. Dies ist besonders wichtig in Anwendungen, bei denen das Kabel durch ein Maschinengehäuse verläuft und Prozessflüssigkeiten aufgefangen werden müssen, um ein Austreten zu verhindern.

Q: Was bedeutet die Option "-05" für die behördliche Genehmigung?
A: Die Option „-05“ bedeutet, dass diese Sonde über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA für Nordamerika sowie ATEX und IECEx für den internationalen Einsatz. Sie ist für den Einsatz in eigensicheren (ia) und nichtzündenden (nA/ec) Anwendungen zugelassen.

Q: Welche Spalteinstellung ist für diese Sonde 330103-00-13-20-12-05 korrekt?
A: Für radiale Schwingungsmessungen wird ein Spalt von 1,27 mm (50 mil) empfohlen, was einer Ausgangsspannung von ca. -9 V DC entspricht. Dadurch befindet sich der Messfühler in der Mitte seines linearen Messbereichs von 2,0 mm (80 mil).

Q: Wie groß ist die maximale Gewindeeingriffslänge für das 3/8-24-Gewinde?
A: Die maximal empfohlene Gewindeeingriffslänge beträgt 0,563 Zoll. Eine Überschreitung dieser Länge kann zu Blockierungen während der Montage führen.

Q: Worin besteht der Unterschied zwischen dem FluidLoc 330103-00-13-20-12-05-Kabel und dem Standardkabel?
A: Das FluidLoc-Kabel (Option „12“) ist speziell konstruiert, um das Eindringen von Flüssigkeiten in das Kabelinnere zu verhindern. Das Standardkabel (Option „02“) bietet diese Funktion nicht. FluidLoc wird für Anwendungen empfohlen, bei denen das Sondenkabel mit Öl oder anderen Flüssigkeiten in Berührung kommen kann.

Q: Welcher Mindestwellendurchmesser wird für radiale Schwingungsmessungen empfohlen?
A: Der empfohlene Mindestwellendurchmesser beträgt 76,2 mm (3 Zoll). Messungen an kleineren Wellen führen im Allgemeinen zu einer Änderung des Skalierungsfaktors.
