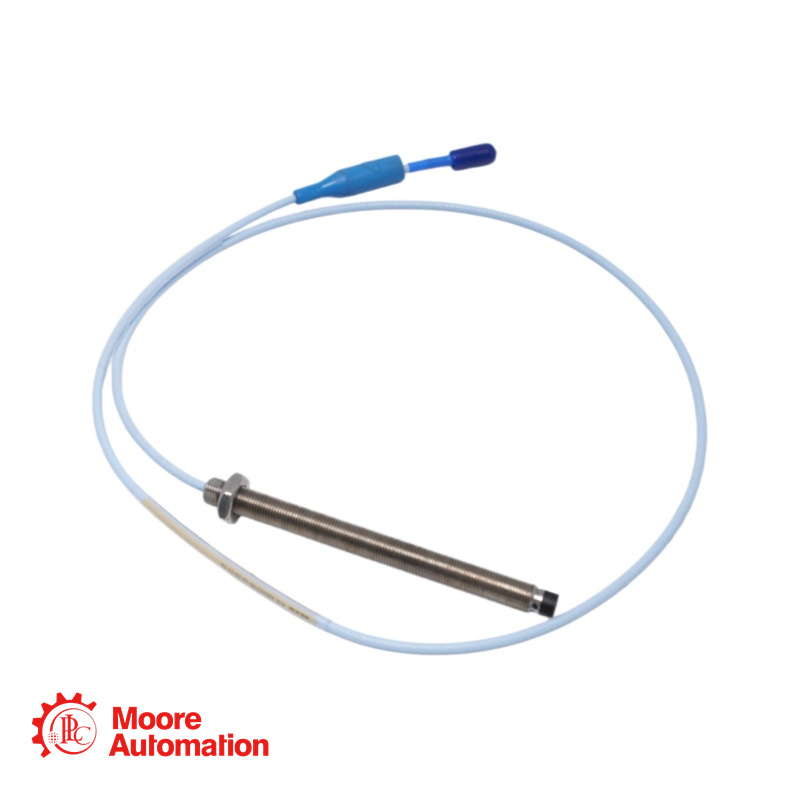

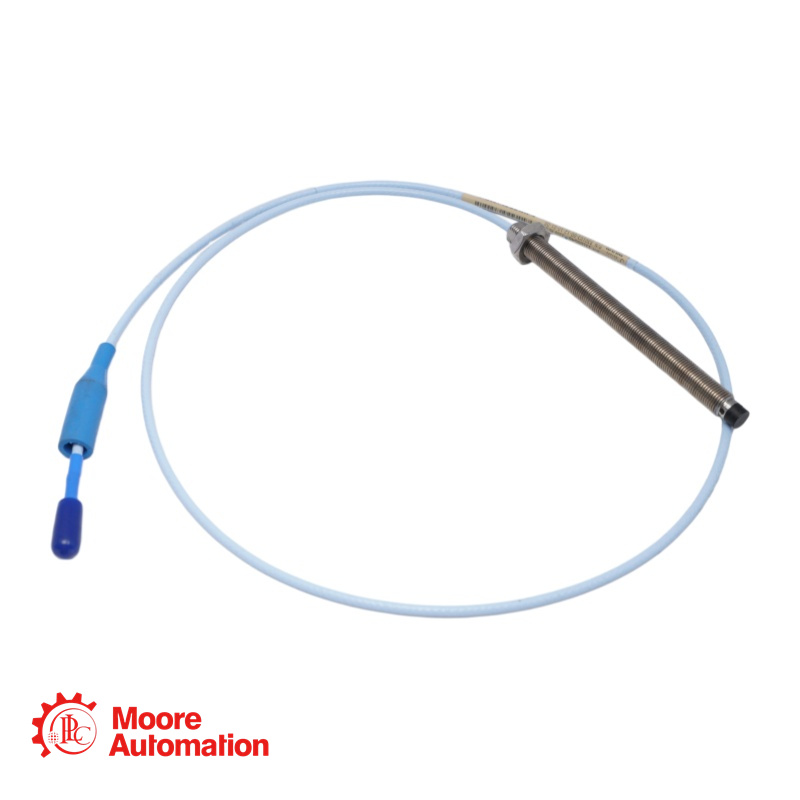

330103-00-12-10-11-05 NSv-Sonde

Der 330103-00-12-10-11-05 ist ein Standard-Näherungssensor aus der Serie 3300 XL 8 mm. Er ist für Schwingungs- und Positionsmessungen in rotierenden Maschinen wie Gleitlagermaschinen, Kompressoren, Pumpen und Turbinen konzipiert.

Diese Sonde verfügt über ein 3/8-24 UNF-Gewinde und ist Teil des 3300 XL 8-mm-Näherungssensorsystems, das in Wirbelstrom-Näherungssensorsystemen eine hohe Leistungsfähigkeit bietet. Das System erfüllt vollständig die Anforderungen des API-670-Standards (American Petroleum Institute) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität.

330103-00-12-10-11-05 DETAILS

Teilenummer: 330103-00-12-10-11-05
Basismodell: 330103 – 3300 XL 8-mm-Sonde, Standardbefestigung, 3/8-24 UNF-Gewinde, unbewehrt
Gewindelose Länge (AA):00: 0,0 Zoll
Gesamtlänge des Gehäuses (BB): 12: 1,2 Zoll
Gesamtkabellänge (CC):10: 1,0 Meter (3,3 Fuß)
Stecker- und Kabeltyp (DD): 11: Miniatur-Koaxialstecker ClickLoc™ mit Steckerschutz, FluidLoc-Kabel
Behördenzulassung (EE):05: Mehrere Zulassungen (CSA, ATEX, IECEx)
Gewindetyp: 3/8-24 UNF
Rüstung: Ohne Rüstung
Montageart: Standardmäßige Vorwärtsmontage
Empfohlene Spalteinstellung: 1,27 mm (50 mils) [ca. -9 V DC] für radiale Vibrationen
Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil)
Sondenkabel: 75 Ω triaxial, FEP-isoliert, mit FluidLoc-Konstruktion
Betriebstemperaturbereich: -35 °C bis +120 °C (-31 °F bis +248 °F) Standard
Temperaturbereich (Lagerung): -51 °C bis +177 °C (-60 °F bis +350 °F)

330103-00-12-10-11-05

Häufig gestellte Fragen (FAQ)

Q: Wozu dient das FluidLoc-Kabel (Option „11“)?
A: Das FluidLoc-Kabel ist so konstruiert, dass Öl und andere Flüssigkeiten nicht durch sein Inneres aus der Maschine austreten können. Dies ist besonders wichtig in Anwendungen, bei denen das Kabel durch ein Maschinengehäuse verläuft und Prozessflüssigkeiten aufgefangen werden müssen, um ein Austreten zu verhindern.

Q: Was bedeutet die Option "-05" für die behördliche Genehmigung?
A: Die Option „-05“ bedeutet, dass diese Sonde über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA für Nordamerika sowie ATEX und IECEx für den internationalen Einsatz. Sie ist für den Einsatz in eigensicheren (ia) und nichtzündenden (nA/ec) Anwendungen zugelassen.

Q: Welche Spalteinstellung ist hierfür korrekt? 330103-00-12-10-11-05 Sonde?
A: Für radiale Schwingungsmessungen wird ein Spalt von 1,27 mm (50 mil) empfohlen, was einer Ausgangsspannung von ca. -9 V DC entspricht. Dadurch befindet sich der Messfühler in der Mitte seines linearen Messbereichs von 2,0 mm (80 mil).

Q: Wie groß ist die maximale Gewindeeingriffslänge für das 3/8-24-Gewinde?
A: Die maximal empfohlene Gewindeeingriffslänge beträgt 0,563 Zoll. Eine Überschreitung dieser Länge kann zu Blockierungen während der Montage führen.

Q: Welchen Steckertyp verwendet diese Sonde?
A: Es verwendet einen vergoldeten ClickLoc™ Miniatur-Koaxialstecker aus Messing. Dieser Stecker rastet beim handfesten Anziehen mit einem Klick ein und verhindert so ein Lösen durch Vibrationen.

Q: Wie lang ist das Kabel dieser Sonde insgesamt?
A: Die Gesamtkabellänge beträgt 1,0 Meter (3,3 Fuß), wie in der Option „10“ angegeben.
