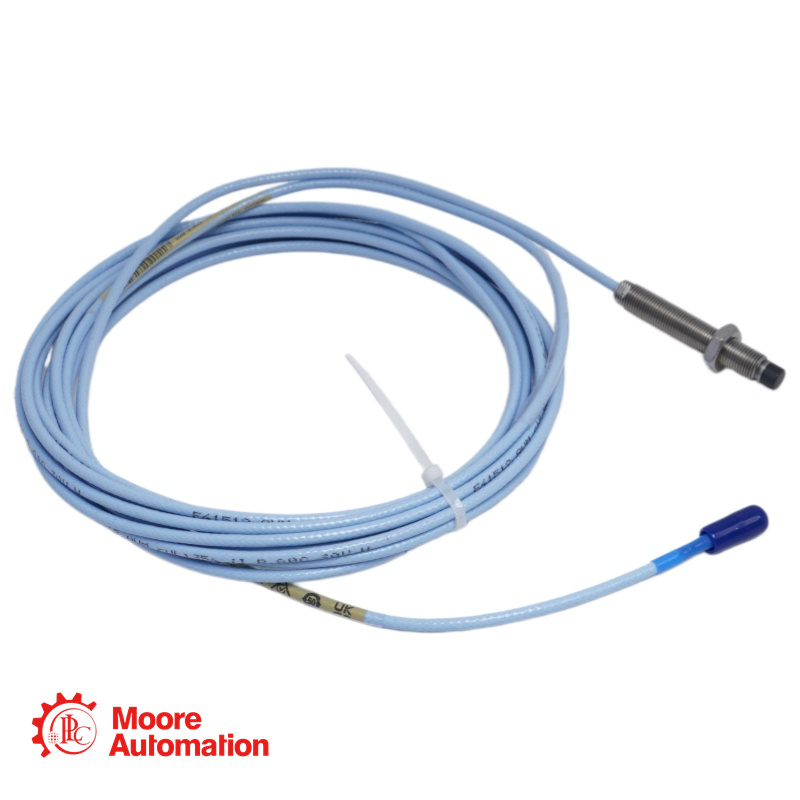

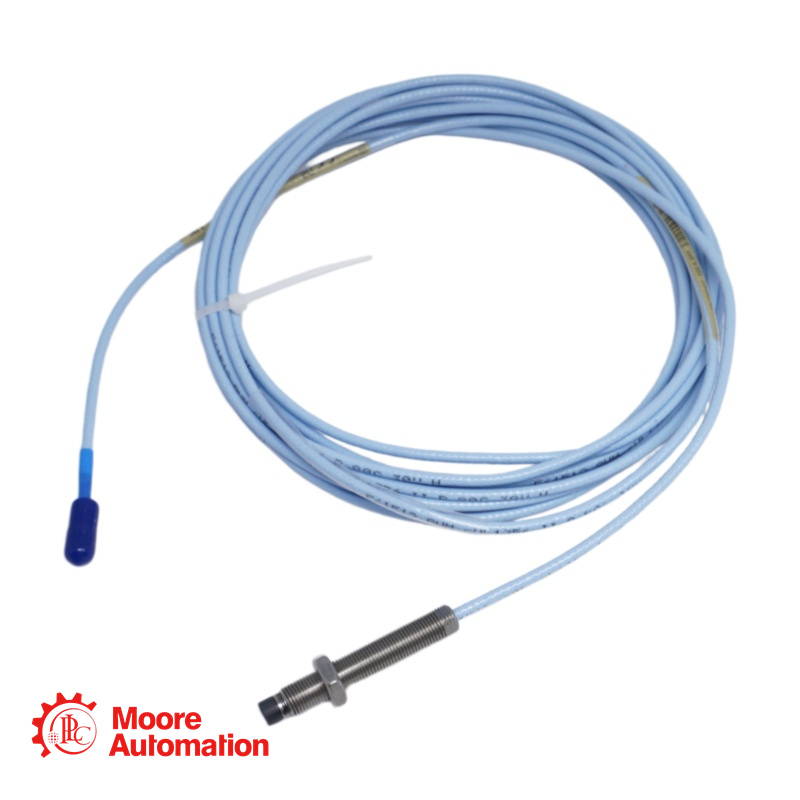

330103-00-06-50-02-RU NSv-Sonde

Der 330103-00-06-50-02-RU ist ein Standard-Näherungssensor aus der Serie 3300 XL 8 mm. Er ist für Schwingungs- und Positionsmessungen in rotierenden Maschinen wie Gleitlagermaschinen, Kompressoren, Pumpen und Turbinen konzipiert.

Diese Sonde verfügt über ein 3/8-24 UNF-Gewinde und ist Teil des 3300 XL 8-mm-Näherungssensorsystems, das in Wirbelstrom-Näherungssensorsystemen eine hohe Leistungsfähigkeit bietet. Das System erfüllt vollständig die Anforderungen des API-670-Standards (American Petroleum Institute) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität.

Die Zulassungsoption „-RU“ bedeutet, dass diese Sonde für den Einsatz in Russland mit den entsprechenden Zulassungen für explosionsgefährdete Bereiche zertifiziert ist (in der Regel EAC oder andere russische Zertifizierungsstandards).

330103-00-06-50-02-RU DETAILS

Teilenummer: 330103-00-06-50-02-RU
Basismodell: 330103 – 3300 XL 8-mm-Sonde, Standardbefestigung, 3/8-24 UNF-Gewinde, unbewehrt
Gewindelose Länge (AA):00: 0,0 Zoll
Gesamtlänge des Gehäuses (BB): 06: 0,6 Zoll
Gesamtkabellänge (CC): 50: 5,0 Meter (16,4 Fuß)
Anschluss- und Kabeltyp (DD):02: Miniatur-Koaxial-ClickLoc™-Stecker, Standardkabel
Behördenzulassung (EE):RU: Russlandspezifische Zulassung (EAC / EAC Ex)
Gewindetyp: 3/8-24 UNF
Rüstung: Ohne Rüstung
Montageart: Standardmäßige Vorwärtsmontage
Linearer Bereich: 2,0 mm (80 mils), von ca. 0,25 bis 2,3 mm (10 bis 90 mils) vom Zielwert (-1 bis -17 Vdc)
Empfohlene Spalteinstellung: 1,27 mm (50 mils) [ca. -9 V DC] für radiale Vibrationen
Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil)
Inkrementeller Skalierungsfaktor (ISF): 7,87 V/mm (200 mV/mil) ±5 % für ein 5-m-System im Temperaturbereich von 0 °C bis +45 °C
Sondenkabel: 75 Ω triaxial, FEP-isoliert
Betriebstemperaturbereich: -35 °C bis +120 °C (-31 °F bis +248 °F) Standard
Temperaturbereich (Lagerung): -51 °C bis +177 °C (-60 °F bis +350 °F)

330103-00-06-50-02-RU

Häufig gestellte Fragen (FAQ)

Q: Was bedeutet der Genehmigungscode „-RU“ der Behörde?
A: Der Code „-RU“ bedeutet, dass diese Sonde für den Einsatz in Russland mit den entsprechenden Zulassungen für explosionsgefährdete Bereiche zertifiziert ist. Dazu gehören typischerweise die EAC- (Eurasische Konformität) und EAC-Ex-Zertifizierungen für den Einsatz in explosionsgefährdeten Bereichen.

Q: Wie lang ist das Kabel dieser Sonde insgesamt?
A: Die Gesamtkabellänge beträgt 5,0 Meter (16,4 Fuß), wie in der Option „50“ angegeben.

Q: Welche Spalteinstellung ist für diese Sonde korrekt?
A: Für radiale Schwingungsmessungen wird ein Spalt von 1,27 mm (50 mil) empfohlen, was einer Ausgangsspannung von ca. -9 V DC entspricht. Dadurch befindet sich der Messfühler in der Mitte seines linearen Messbereichs von 2,0 mm (80 mil).

Q: Wie groß ist die maximale Gewindeeingriffslänge für das 3/8-24-Gewinde?
A: Die maximal empfohlene Gewindeeingriffslänge beträgt 0,563 Zoll. Eine Überschreitung dieser Länge kann zu Blockierungen während der Montage führen.

Q: Welcher Mindestwellendurchmesser wird für radiale Schwingungsmessungen empfohlen?
A: Der empfohlene Mindestwellendurchmesser beträgt 76,2 mm (3 Zoll). Messungen an kleineren Wellen führen im Allgemeinen zu einer Änderung des Skalierungsfaktors.

Q: Wie lang ist das Gehäuse dieser Sonde insgesamt?
A: Die Gesamtlänge des Gehäuses beträgt 0,6 Zoll, wie in der Option „06“ angegeben.
