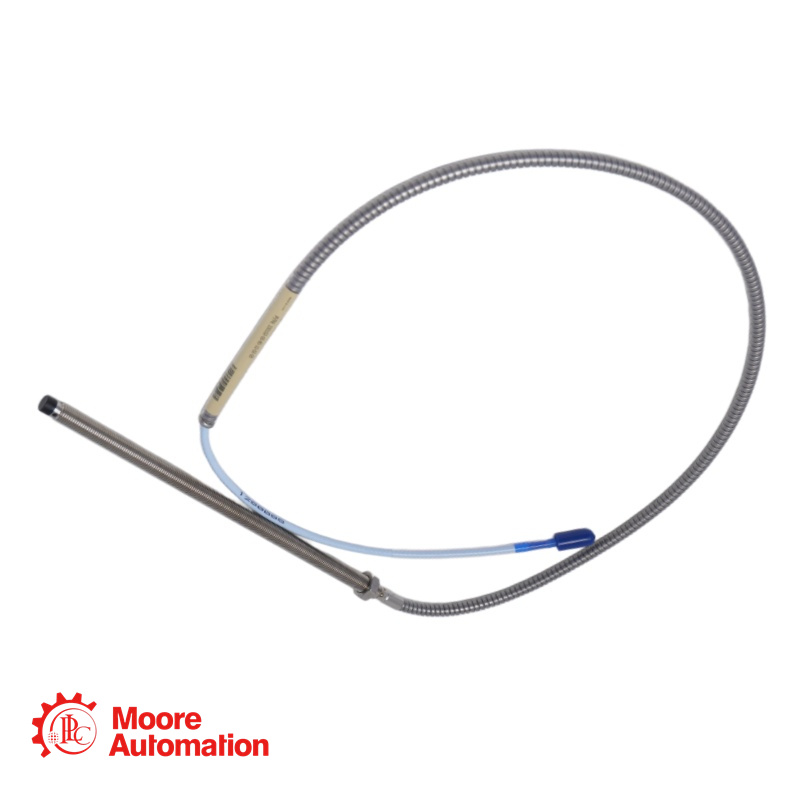

330102-00-80-10-11-05 Näherungssonde

Der 330102-00-40-10-02-05 ist ein Standard-Näherungssensor aus der Serie 3300 XL 8 mm. Er ist für Schwingungs- und Positionsmessungen in rotierenden Maschinen wie Gleitlagermaschinen, Kompressoren, Pumpen und Turbinen konzipiert.

Diese Sonde verfügt über ein 1/4-28 UNF-Gewinde und ist Teil des 3300 XL 8-mm-Näherungssensorsystems, das in Wirbelstrom-Näherungssensorsystemen eine hohe Leistungsfähigkeit bietet. Das System erfüllt vollständig die Anforderungen des API-670-Standards (American Petroleum Institute) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität.

330102-00-80-10-11-05 DETAILS

Teilenummer: 330102-00-80-10-11-05
Basismodell: 330102 - 3300 XL 8-mm-Sonde, Standardbefestigung, 1/4-28 UNF-Gewinde, unbewehrt
Gewindelose Länge (AA):00: 0,0 Zoll
Gesamtlänge des Gehäuses (BB): 80: 8,0 Zoll
Gesamtkabellänge (CC):10: 1,0 Meter (3,3 Fuß)
Stecker- und Kabeltyp (DD): 11: Miniatur-Koaxialstecker ClickLoc™ mit Steckerschutz, FluidLoc-Kabel
Behördenzulassung (EE):05: Mehrere Zulassungen (CSA, ATEX, IECEx)
Gewindetyp: 1/4-28 UNF
Rüstung: Ohne Rüstung
Montageart: Standardmäßige Vorwärtsmontage
Linearer Bereich: 2,0 mm (80 mils), von ca. 0,25 bis 2,3 mm (10 bis 90 mils) vom Zielwert (-1 bis -17 Vdc)
Empfohlene Spalteinstellung: 1,27 mm (50 mils) [ca. -9 V DC] für radiale Vibrationen
Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil)
Systemlängenkompatibilität: Konzipiert für die Verwendung mit passendem Näherungssensor (Sondenkabellänge + Verlängerungskabel = Gesamtsystemlänge)
Inkrementeller Skalierungsfaktor (ISF): 7,87 V/mm (200 mV/mil) ±5 % für ein 5-m-System im Temperaturbereich von 0 °C bis +45 °C; ±6,5 % für ein 9-m-System
Abweichung von der Ausgleichsgeraden (DSL): Weniger als ±0,025 mm (±1 mil) für ein 5-m-System im Temperaturbereich von 0 °C bis +45 °C
Sondenspitzenmaterial: Polyphenylensulfid (PPS)
Material des Sondengehäuses: Edelstahl AISI 303 oder 304
Sondenkabel: 75 Ω triaxial, FEP-isoliert

330102-00-80-10-11-05

Häufig gestellte Fragen (FAQ)

Q: Wozu dient das FluidLoc-Kabel (Option „11“)?
A: Das FluidLoc-Kabel ist so konstruiert, dass Öl und andere Flüssigkeiten nicht durch sein Inneres aus der Maschine austreten können. Dies ist besonders wichtig in Anwendungen, bei denen das Kabel durch ein Maschinengehäuse verläuft und Prozessflüssigkeiten aufgefangen werden müssen, um ein Austreten zu verhindern.
Q: Welchen Zweck hat der Steckerschutz?
A: Der Steckerschutz dichtet die Verbindungsstelle zwischen Sonde und Verlängerungskabel vor Umwelteinflüssen ab. Er verhindert, dass Feuchtigkeit, Öl und andere Verunreinigungen in den ClickLoc™-Stecker eindringen, was andernfalls die Signalqualität beeinträchtigen und Messfehler verursachen könnte.

Q: Was bedeutet die Option "-05" für die behördliche Genehmigung?
A: Die Option „-05“ bedeutet, dass diese Sonde über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA für Nordamerika sowie ATEX und IECEx für den internationalen Einsatz. Sie ist für den Einsatz in eigensicheren (ia) und nichtzündenden (nA/ec) Anwendungen zugelassen.

Q: Welche Spalteinstellung ist für diese Sonde korrekt?
A: Für radiale Schwingungsmessungen wird ein Spalt von 1,27 mm (50 mil) empfohlen, was einer Ausgangsspannung von ca. -9 V DC entspricht. Dadurch befindet sich der Messtaster in der Mitte seines linearen Messbereichs von 2,0 mm (80 mil).

Q: Wie groß ist die maximale Gewindeeingriffslänge für das 1/4-28-Gewinde?
A: Die maximal empfohlene Gewindeeingriffslänge beträgt 0,375 Zoll. Eine Überschreitung dieser Länge kann zu Blockierungen bei der Montage führen. Zum Bohren und Gewindeschneiden eines Montagelochs für eine 1/4-28-Sonde wird ein Gewindebohrer mit mindestens Größe 3 empfohlen.

Q: Welcher Mindestwellendurchmesser wird für radiale Schwingungsmessungen empfohlen?
A: Der empfohlene Mindestwellendurchmesser beträgt 76,2 mm (3 Zoll). Messungen an kleineren Wellen führen im Allgemeinen zu einer Änderung des Skalierungsfaktors.
