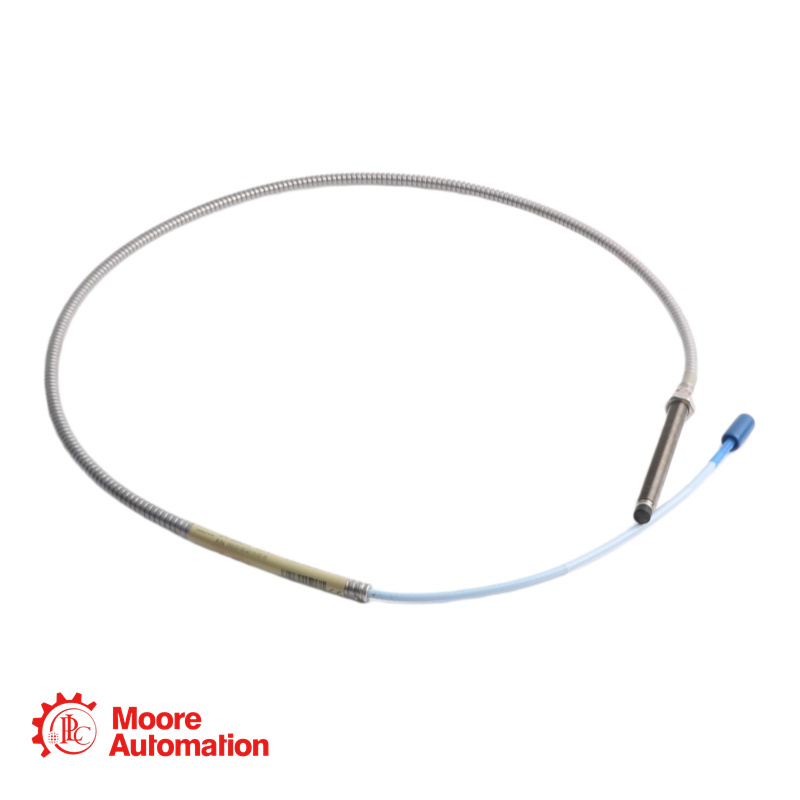

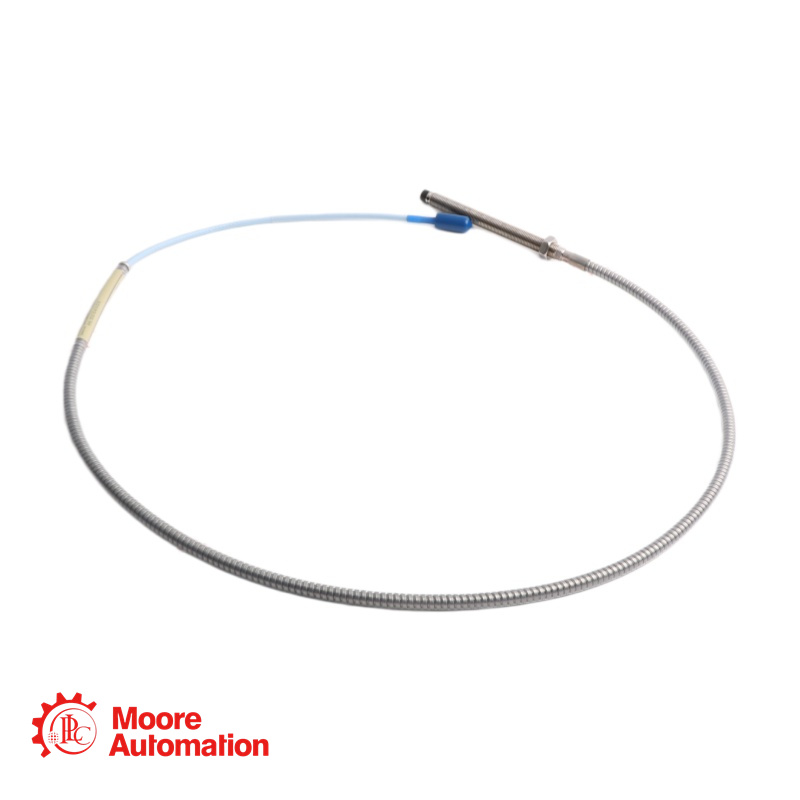

330102-00-40-10-02-05 Näherungssonde

Der 330102-00-40-10-02-05 ist ein Standard-Näherungssensor aus der Serie 3300 XL 8 mm. Er ist für Schwingungs- und Positionsmessungen in rotierenden Maschinen wie Gleitlagermaschinen, Kompressoren, Pumpen und Turbinen konzipiert.

Diese Sonde verfügt über ein 1/4-28 UNF-Gewinde und ist Teil des 3300 XL 8-mm-Näherungssensorsystems, das in Wirbelstrom-Näherungssensorsystemen eine hohe Leistungsfähigkeit bietet. Das System erfüllt vollständig die Anforderungen des API-670-Standards (American Petroleum Institute) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität.

330102-00-40-10-02-05 DETAILS

Teilenummer: 330102-00-40-10-02-05
Basismodell: 330102 - 3300 XL 8-mm-Sonde, Standardbefestigung, 1/4-28 UNF-Gewinde, unbewehrt
Gewindelose Länge (AA):00: 0,0 Zoll
Gesamtlänge des Gehäuses (BB): 40: 4,0 Zoll
Gesamtkabellänge (CC):10: 1,0 Meter (3,3 Fuß)
Anschluss- und Kabeltyp (DD):02: Miniatur-Koaxial-ClickLoc™-Stecker, Standardkabel
Behördenzulassung (EE):05: Mehrere Zulassungen (CSA, ATEX, IECEx)
Gewindetyp: 1/4-28 UNF
Rüstung: Ohne Rüstung
Montageart: Standardmäßige Vorwärtsmontage
Linearer Bereich: 2,0 mm (80 mils), von ca. 0,25 bis 2,3 mm (10 bis 90 mils) vom Zielwert (-1 bis -17 Vdc)
Empfohlene Spalteinstellung: 1,27 mm (50 mils) [ca. -9 V DC] für radiale Vibrationen
Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil)
Systemlängenkompatibilität: Konzipiert für die Verwendung mit passendem Näherungssensor (Sondenkabellänge + Verlängerungskabel = Gesamtsystemlänge)
Inkrementeller Skalierungsfaktor (ISF): 7,87 V/mm (200 mV/mil) ±5 % für ein 5-m-System im Temperaturbereich von 0 °C bis +45 °C; ±6,5 % für ein 9-m-System
Abweichung von der Ausgleichsgeraden (DSL): Weniger als ±0,025 mm (±1 mil) für ein 5-m-System im Temperaturbereich von 0 °C bis +45 °C
Sondenspitzenmaterial: Polyphenylensulfid (PPS)
Material des Sondengehäuses: Edelstahl AISI 303 oder 304
Sondenkabel: 75 Ω triaxial, FEP-isoliert

330102-00-40-10-02-05

Häufig gestellte Fragen (FAQ)

Q: Welche Art von Gewinde verwendet diese Sonde?
A: Es verwendet ein 1/4-28 UNF-Gewinde.

Q: Was bedeutet die Option "-05" für die behördliche Genehmigung?
A: Die Option „-05“ bedeutet, dass diese Sonde über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA für Nordamerika sowie ATEX und IECEx für den internationalen Einsatz. Sie ist für den Einsatz in eigensicheren (ia) und nichtzündenden (nA/ec) Anwendungen zugelassen.

Q: Welches ist das maximal empfohlene Drehmoment für die Montage dieser Sonde?
A: Das maximal empfohlene Drehmoment für standardmäßige, nach vorne montierte Sonden beträgt 11,2 Nm (100 in·lb). Die ersten drei Gewindegänge sollten nur mit 7,5 Nm (66 in·lb) angezogen werden. Eine Überschreitung dieser Werte kann die Sonde beschädigen.

Q: Wie lang ist das Kabel dieser Sonde insgesamt?
A: Die Gesamtkabellänge beträgt 1,0 Meter (3,3 Fuß), wie in der Option „10“ angegeben.

Q: Welchen Steckertyp verwendet diese Sonde?
A: Es verwendet einen vergoldeten ClickLoc™ Miniatur-Koaxialstecker aus Messing. Dieser Stecker rastet beim handfesten Anziehen mit einem Klick ein und verhindert so ein Lösen durch Vibrationen.

Q: Welcher Mindestwellendurchmesser wird für radiale Schwingungsmessungen empfohlen?
A: Der empfohlene Mindestwellendurchmesser beträgt 76,2 mm (3 Zoll). Messungen an kleineren Wellen führen im Allgemeinen zu einer Änderung des Skalierungsfaktors.
