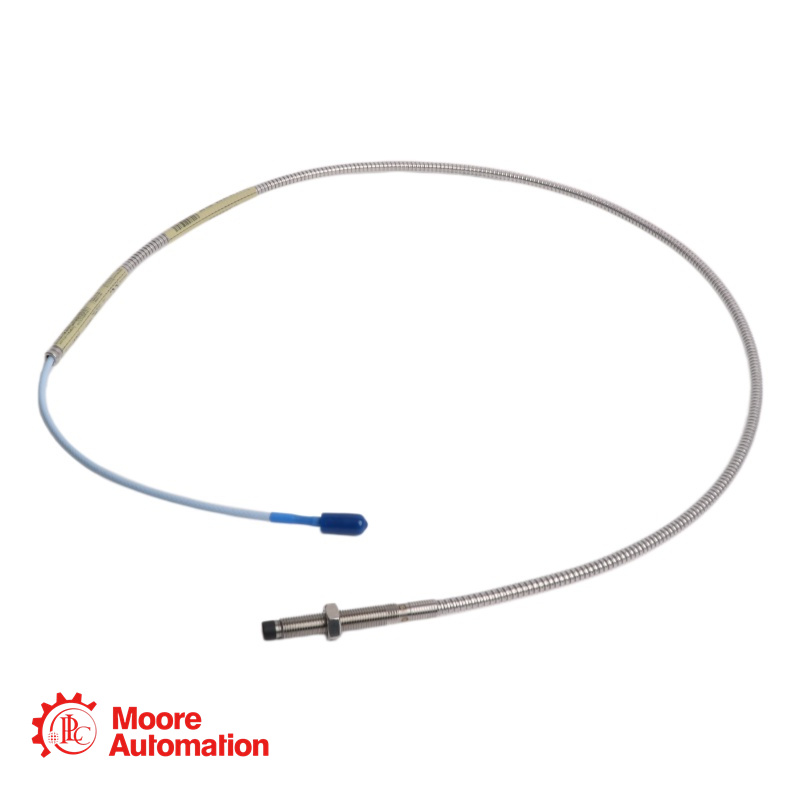

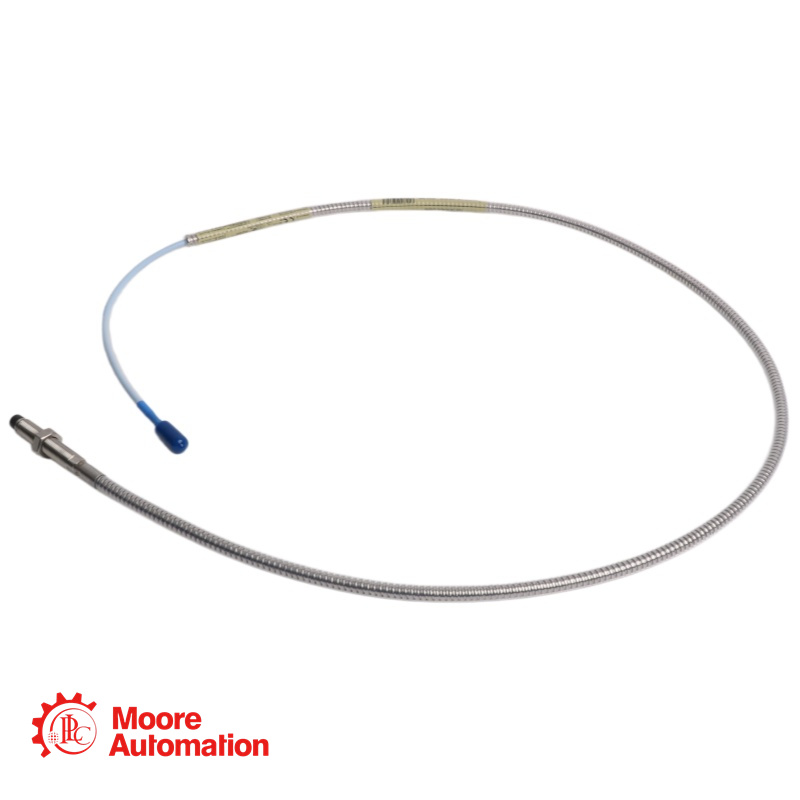

3300 XL 8-mm-Sonde, 3/8-24 UNF-Gewinde, mit Schutzkappe
Marke :
Bently NevadaArtikelnummer :
330102-00-20-05-02-00Gewicht :
0.05 kgAbmessungen :
1.5x1.3x65cmHerkunftsland :
USAHS-Code :
8537101190Beschreibung :
Proximity Probe
330102-00-20-05-02-00 Der 330102-00-20-05-02-00 ist ein Standard-Näherungssensor aus der Bently Nevada 3300 XL 8-mm-Serie. Es handelt sich um einen berührungslosen Wirbelstromsensor zur Messung von Wellenschwingungen, axialer (Schub-)Position, Keyphasor-Referenz und Drehzahl in rotierenden Maschinen.
Diese Sonde ist Teil des 3300 XL 8 mm Näherungssensorsystems, das vollständig mit dem API 670-Standard des American Petroleum Institute (API) hinsichtlich mechanischer Konfiguration, linearem Bereich, Genauigkeit und Temperaturstabilität übereinstimmt.
Die Sonde verfügt über ein robustes Edelstahlgehäuse und eine PPS-Spitze (Polyphenylensulfid), was ihre Langlebigkeit auch unter rauen Industriebedingungen gewährleistet. Die Kennzeichnung „-00“ bedeutet, dass diese Sonde nicht für explosionsgefährdete Bereiche zugelassen ist.
Spezifikationen: 330102-00-20-05-02-00 Teilenummer-AA-BB-CC-DD-EE | |
Parameter | Spezifikation |
Basismodell | 330102 |
Sondentyp | 3300 XL 8-mm-Sonde, 3/8-24 UNF-Gewinde, mit Schutzkappe |
Länge ohne Gewinde (Option A) | 0,0 Zoll |
Gesamtlänge des Gehäuses (Option B) | 2,0 Zoll |
Gesamtlänge (Option C) | 0,5 Meter (1,6 Fuß) |
Stecker- und Kabeltyp (Option D) | 02: Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel |
Genehmigung durch die Behörde (Option E) | 00: Nicht erforderlich |
Elektrische Spezifikationen Parameter Spezifikation Gewindeart 1/4-28 UNF Rüstung Ohne Rüstung Montageart Standardmäßige Vorwärtsmontage Linearer Bereich 2,0 mm (80 mils), von ca. 0,25 bis 2,3 mm (10 bis 90 mils) vom Ziel Ausgangsspannungsbereich -1 VDC bis -17 VDC (entspricht dem linearen Bereich) Inkrementeller Skalierungsfaktor (ISF) 7,87 V/mm (200 mV/mil) ±5% (für 1-5m Systeme) Frequenzgang 0 bis 10 kHz (+0, -3 dB) Material der Sondenspitze Polyphenylensulfid (PPS) Sondengehäusematerial Edelstahl AISI 303 oder 304 Sondenkabel 75 Ω triaxial, FEP-isoliert Anschlusstyp Vergoldetes Messing ClickLoc™ Miniatur-Koaxialkabel Temperaturbereich (Betrieb) -35 °C bis +120 °C (-31 °F bis +248 °F) Standard Temperaturbereich (Lagerung) -51 °C bis +177 °C (-60 °F bis +350 °F)
330905-00-09-10-02-00 FAQ
F: Was ist die korrekte Spalteinstellung für diese Sonde?
A: Für radiale Schwingungsmessungen wird ein Spalt von 1,27 mm (50 mil) empfohlen, was einer Ausgangsspannung von ca. -9 V DC entspricht. Dadurch befindet sich der Messfühler in der Mitte seines linearen Messbereichs von 2,0 mm (80 mil).
F: Was ist die maximale Gewindeeingriffslänge für das 1/4-28-Gewinde?
A: Die maximal empfohlene Gewindeeingriffslänge beträgt 0,375 Zoll. Eine Überschreitung dieser Länge kann zu Blockierungen bei der Montage führen. Zum Bohren und Gewindeschneiden eines Montagelochs für eine 1/4-28-Sonde wird ein Gewindebohrer mit einem Durchmesser von mindestens 3 empfohlen.
F: Ist diese Sonde für den Einsatz in explosionsgefährdeten Bereichen zertifiziert?
A: Nein. Die Option „-00“ für die behördliche Zulassung bedeutet, dass diese Sonde keine Zulassung für explosionsgefährdete Bereiche besitzt. Für Anwendungen in explosionsgefährdeten Bereichen ist eine Version mit der Option „-05“ für mehrere Zulassungen erforderlich.
F: Wie lang ist das Kabel dieser Sonde insgesamt?
A: Die Gesamtkabellänge beträgt 0,5 Meter (1,6 Fuß), wie in der Option „05“ angegeben.
F: Welches ist das maximal empfohlene Drehmoment für die Montage dieser Sonde?
A: Das maximal empfohlene Anzugsmoment für standardmäßige, nach vorne montierte Sonden beträgt 11,2 Nm (100 in·lb). Die ersten drei Gewindegänge sollten nur mit 7,5 Nm (66 in·lb) angezogen werden. Eine Überschreitung dieser Werte kann die Sonde beschädigen.
