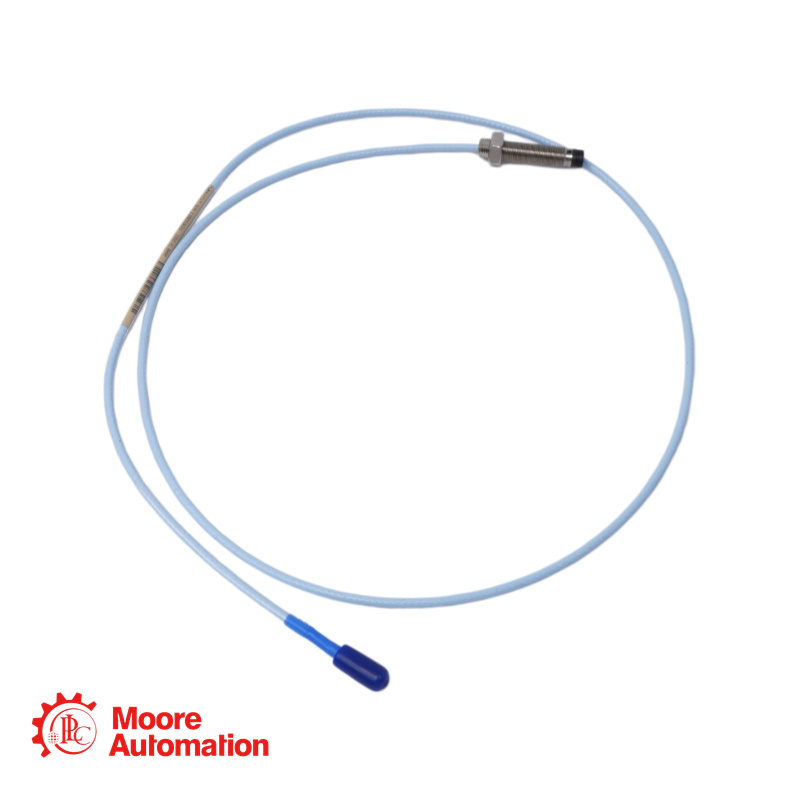

330101-00-16-10-11-RU NSv-Sonde

Der 330101-00-16-10-11-RU ist ein Standard-Näherungssensor aus der Serie 3300 XL 8 mm. Er ist für Schwingungs- und Positionsmessungen in rotierenden Maschinen wie Gleitlagermaschinen, Kompressoren, Pumpen und Turbinen konzipiert.

Diese Sonde verfügt über ein 3/8-24 UNF-Gewinde und ist Teil des 3300 XL 8-mm-Näherungssensorsystems, das in Wirbelstrom-Näherungssensorsystemen eine hohe Leistungsfähigkeit bietet. Das System erfüllt vollständig die Anforderungen des API-670-Standards (American Petroleum Institute) hinsichtlich mechanischer Konfiguration, linearem Messbereich, Genauigkeit und Temperaturstabilität.

Die Zulassungsoption „-RU“ bedeutet, dass diese Sonde für den Einsatz in Russland mit den entsprechenden Zulassungen für explosionsgefährdete Bereiche zertifiziert ist (in der Regel EAC oder andere russische Zertifizierungsstandards).

330101-00-16-10-11-RU DETAILS

Teilenummer: 330101-00-16-10-11-RU
Basismodell: 330101 – 3300 XL 8-mm-Sonde, Standardbefestigung, 3/8-24 UNF-Gewinde, unbewehrt
Gewindelose Länge (AA):00: 0,0 Zoll
Gesamtlänge des Gehäuses (BB): 16: 1,6 Zoll
Gesamtkabellänge (CC):10: 1,0 Meter (3,3 Fuß)
Stecker- und Kabeltyp (DD): 11: Miniatur-Koaxialstecker ClickLoc™ mit Steckerschutz, FluidLoc-Kabel
Behördenzulassung (EE):RU: Russlandspezifische Zulassung (EAC / EAC Ex)
Gewindetyp: 3/8-24 UNF
Rüstung: Ohne Rüstung
Montageart: Standardmäßige Vorwärtsmontage
Linearer Bereich: 2,0 mm (80 mils), von ca. 0,25 bis 2,3 mm (10 bis 90 mils) vom Zielwert (-1 bis -17 Vdc)
Empfohlene Spalteinstellung: 1,27 mm (50 mils) [ca. -9 V DC] für radiale Vibrationen
Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil)
Sondenkabel: 75 Ω triaxial, FEP-isoliert, mit FluidLoc-Konstruktion
Betriebstemperaturbereich: -35 °C bis +120 °C (-31 °F bis +248 °F) Standard
Temperaturbereich (Lagerung): -51 °C bis +177 °C (-60 °F bis +350 °F)

330101-00-16-10-11-RU

Häufig gestellte Fragen (FAQ)

Q: Was bedeutet der Genehmigungscode „-RU“ der Behörde?
A: Der Code „-RU“ bedeutet, dass diese Sonde für den Einsatz in Russland mit den entsprechenden Zulassungen für explosionsgefährdete Bereiche zertifiziert ist. Dazu gehören typischerweise die EAC- (Eurasische Konformität) und EAC-Ex-Zertifizierungen für den Einsatz in explosionsgefährdeten Bereichen.

Q: Wozu dient das FluidLoc-Kabel (Option „11“)?
A: Das FluidLoc-Kabel ist so konstruiert, dass Öl und andere Flüssigkeiten nicht durch sein Inneres aus der Maschine austreten können. Dies ist besonders wichtig in Anwendungen, bei denen das Kabel durch ein Maschinengehäuse verläuft und Prozessflüssigkeiten aufgefangen werden müssen, um ein Austreten zu verhindern.

Q: Welchen Zweck hat der Steckerschutz?
A: Der Steckerschutz dichtet die Verbindungsstelle zwischen Sonde und Verlängerungskabel vor Umwelteinflüssen ab. Er verhindert, dass Feuchtigkeit, Öl und andere Verunreinigungen in den ClickLoc™-Stecker eindringen, was andernfalls die Signalqualität beeinträchtigen und Messfehler verursachen könnte.

Q: Welche Spalteinstellung ist für diese Sonde korrekt?
A: Für radiale Schwingungsmessungen wird ein Spalt von 1,27 mm (50 mil) empfohlen, was einer Ausgangsspannung von ca. -9 V DC entspricht. Dadurch befindet sich der Messfühler in der Mitte seines linearen Messbereichs von 2,0 mm (80 mil).

Q: Welcher Mindestwellendurchmesser wird für radiale Schwingungsmessungen empfohlen?
A: Der empfohlene Mindestwellendurchmesser beträgt 76,2 mm (3 Zoll). Messungen an kleineren Wellen führen im Allgemeinen zu einer Änderung des Skalierungsfaktors.

Q: Welchen Steckertyp verwendet diese Sonde?
A: Es verwendet einen vergoldeten ClickLoc™ Miniatur-Koaxialstecker aus Messing. Dieser Stecker rastet beim handfesten Anziehen mit einem Klick ein und verhindert so ein Lösen durch Vibrationen.
