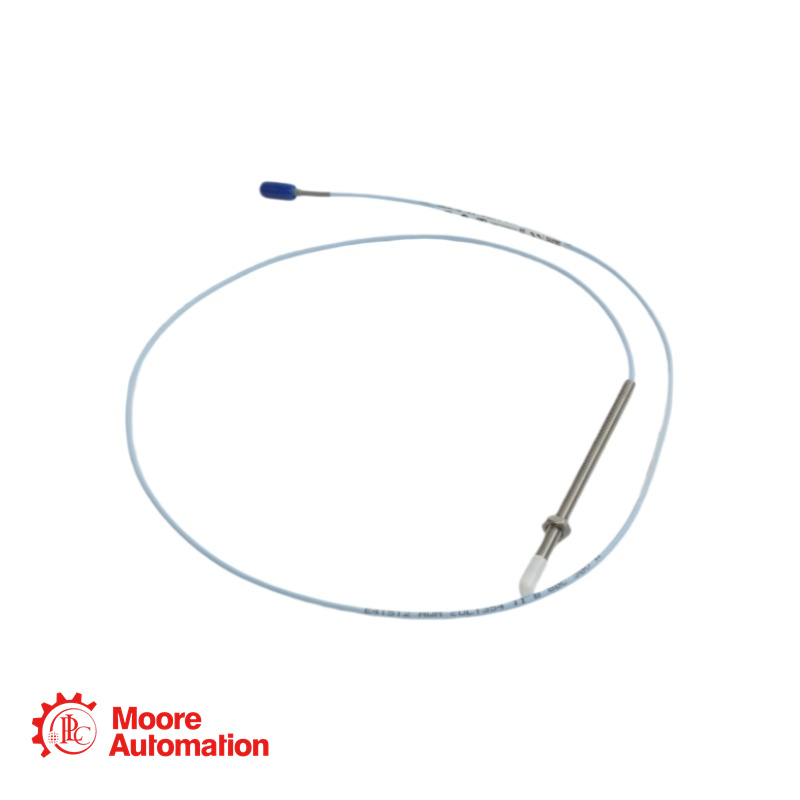

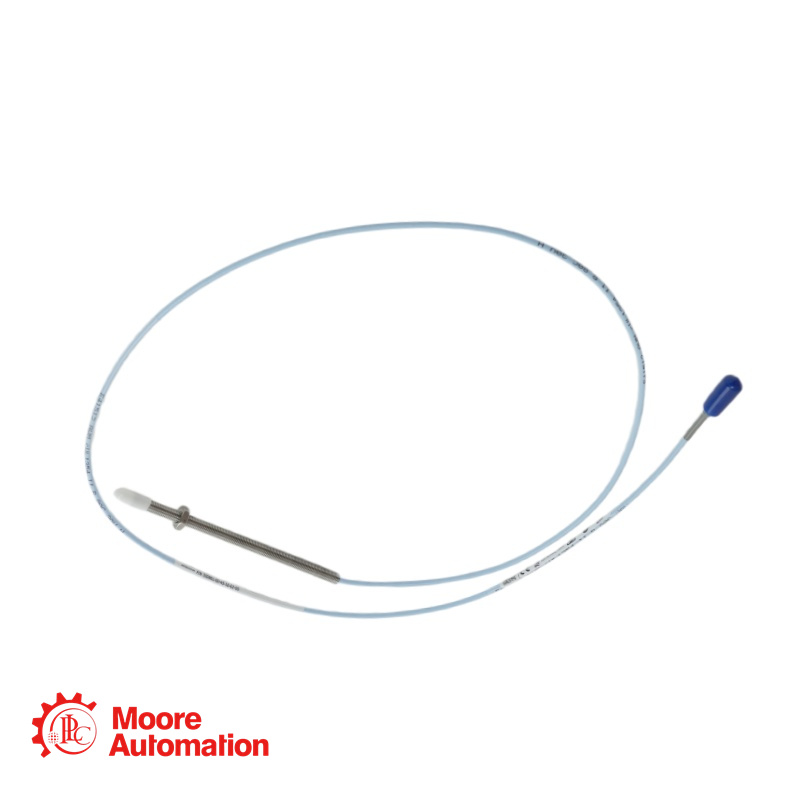

3300 NSv Näherungssensor 330901-00-10-02-00-02 – Bently Nevada

Parameter

Spezifikation

Modellnummer

330901-00-10-02-00-02

Marke / Serie

Bently Nevada 3300 NSV-Näherungssensor

Sondentyp

Standardbefestigung, 1/4-28 UNF-Gewinde, ohne Rüstung

Gewindelose Länge (A)

00 – 0,0 Zoll (Minimum: 0,0 Zoll / Maximum: 9,2 Zoll, sortiert in Schritten von 0,1 Zoll)

Gesamtlänge des Gehäuses (B)

10 – 1,0 Zoll (Minimum: 0,8 Zoll / Maximum: 9,9 Zoll, bestellt in Schritten von 0,1 Zoll)

Gesamtkabellänge (C)

02 – 1,0 Meter (39 Zoll)

Anschluss- und Kabeloption (D)

00 – Standardkabel mit ClickLoc-Stecker (ohne Steckerschutz)

Genehmigungsoption der Behörde (E)

02 – Nicht erforderlich (nicht genehmigt)

Gewindegröße

1/4-28 UNF-2A

Material der Sondenspitze

Polyphenylensulfid (PPS)

Sondengehäusematerial

Edelstahl AISI 304

Kabeltyp

75 Ω Koaxialkabel, FEP-isoliert

Anschlusstyp

ClickLoc aus vergoldetem Messing (Miniatur-Koaxialkabel)

Betriebstemperatur (Sonde)

-52 °C bis +177 °C (-62 °F bis +351 °F)

Maximale Zugfestigkeit

220 N (50 lb) zwischen Sondengehäuse und Kabel

Empfohlenes Drehmoment

Handfest anziehen (max. 0,56 N·m / 5 in·lb)

Minimaler Biegeradius

25,4 mm (1,0 Zoll)

Systemkompatibilität

3300 XL NSv Näherungssensor und 3300 NSv Verlängerungskabel

Was bedeutet die Teilenummer 330901-00-10-02-00-02?

Dies ist eine NSv-Sonde des Typs 3300 mit Standardmontage. Jedes Segment definiert eine spezifische Option:
330901: Basismodell – 1/4-28 UNF-Gewinde, ohne Schutzblech
00: Unverzahnte Länge = 0,0 Zoll
10: Gesamtlänge des Gehäuses = 1,0 Zoll
02: Gesamtkabellänge = 1,0 Meter
00: Anschlussoption – Standardkabel mit ClickLoc-Stecker (ohne Steckerschutz)
02: Genehmigung durch die Behörde – nicht erforderlich (nicht genehmigt)

Worin besteht der Unterschied zwischen NSv-Sonden mit Standardmontage und solchen mit umgekehrter Montage?

Standard-Montagesonden (330901–330910) sind für die herkömmliche Montage durch das Maschinengehäuse vorgesehen, wobei das Kabel vom Zielobjekt wegführt. Umgekehrte Montagesonden (330906, 330907) sind für Installationen konzipiert, bei denen die Sonde von der gegenüberliegenden Seite eingeführt werden muss, wobei das Kabel zum Zielobjekt hin führt. Umgekehrte Montagesonden sind nicht mit Schutzpanzerung oder Steckerschutz erhältlich.

Kann diese Sonde mit bestehenden 3300 RAM-Systemen verwendet werden?

Ja. Die Sonde 3300 NSv und die zugehörigen Verlängerungskabel sind mechanisch und elektrisch kompatibel und austauschbar mit der vorherigen Näherungssonde 3300 RAM von Bently Nevada und deren Verlängerungskabel. Für eine vollständige Systemaktualisierung sollte der Proximitor®-Sensor ebenfalls durch die Version 3300 XL NSv ersetzt werden.

Welche Spalteinstellung wird für diese Sonde empfohlen?

Bei Verwendung mit einem 3300 XL NSv Proximitor®-Sensor und einem geeigneten Verlängerungskabel beträgt die empfohlene Spalteinstellung 1,0 mm (40 mils). Dadurch befindet sich die Sonde in der Mitte ihres linearen Messbereichs von 1,5 mm (60 mil).

Wie lang darf das Gewinde eines 1/4-28-Tastkopfes maximal eingreifen?

Die empfohlene maximale Gewindeeingriffslänge beträgt 0,375 Zoll (das 1,5-fache des Nenngewindedurchmessers). Eine Überschreitung dieses Wertes kann zu Blockierungen bei der Montage führen.
