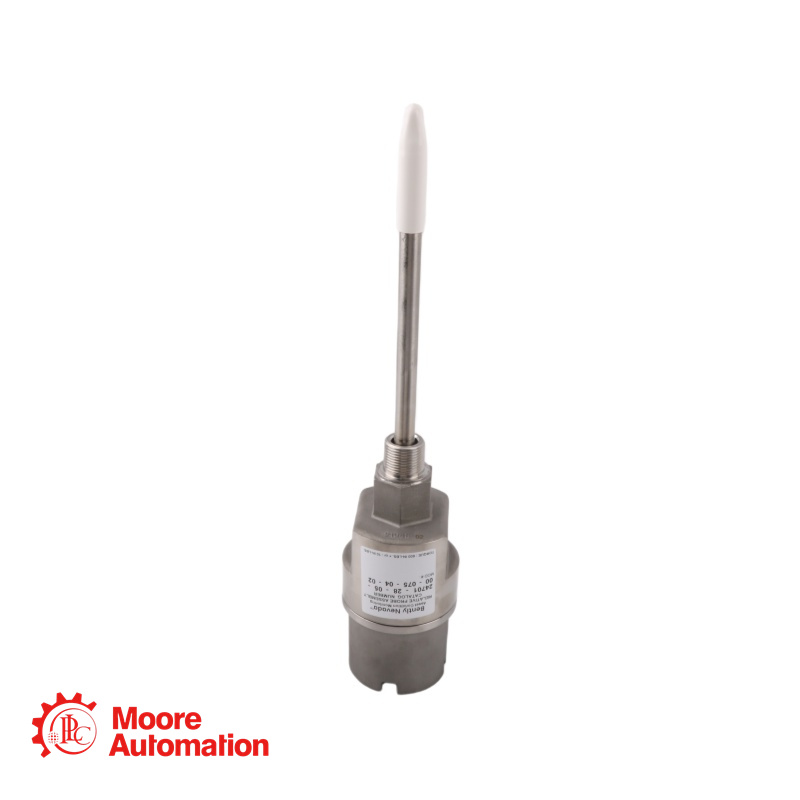

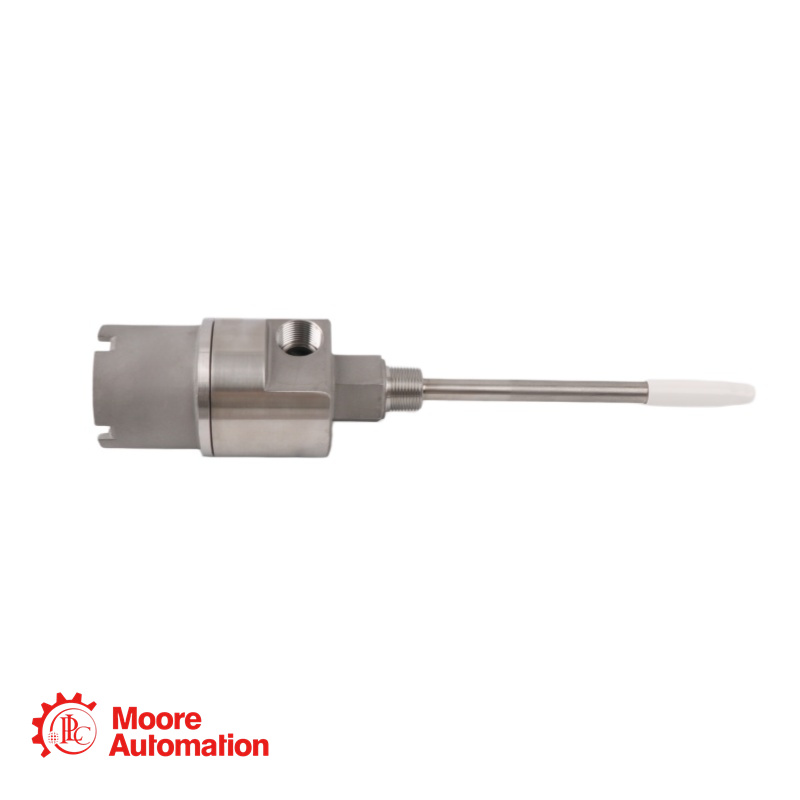

24701-28-10-00-040-00-02 Gehäusebaugruppe für Näherungssensor – Bently Nevada

Parameter

Spezifikation

Modellnummer

24701-28-10-00-040-00-02

Marke / Serie

Bentley NevadaGehäusebaugruppe für Näherungssensor 24701

Gehäusematerial

Edelstahl 303Gehäuse mit Hülse aus Edelstahl 304

Sondenoption (A)

28 – 3300 XL 8mm Sonde mit wählbaren Zulassungen für explosionsgefährdete Bereiche

Sondenkabellänge (B)

10 – 1,0 Meter (39 Zoll)

Abstandshalter (C)

00 – Kein Abstandshalter (Direktmontage)

Sondenpenetration (D)

040 – 4,0 Zoll (102 mm) (Mindestbestellmenge: 1,0 Zoll, Bestellung in Schritten von 0,1 Zoll)

Ausstattungsoption (E)

00 – Ohne Zubehör (zwei Stopfen und zwei Unterlegscheiben)

Befestigungsgewinde (F)

02 – 3/4-14 NPT

Gehäusegewicht

1,8 kg (4,1 lb) typisches Gewicht ohne Zubehör

Gehäusebewertung

CSA Typ 4; Explosionsgeschützt für explosionsgefährdete Bereiche

Betriebstemperatur

-50 °C bis +80 °C (T4) / -50 °C bis +40 °C (T5)

Einhaltung

RoHS- und API 670-konform

Was bedeutet die Teilenummer 24701-28-10-00-040-00-02?

Es handelt sich um eine Gehäusebaugruppe aus Edelstahl 24701. Jedes Segment definiert eine spezifische Option:
24701: Basismodell – Edelstahlgehäuse mit Edelstahlhülse 304
28: Sondenoption – 3300 XL 8-mm-Sonde mit wählbaren Zulassungen für explosionsgefährdete Bereiche
10: Länge des Sondenkabels – 1,0 Meter (39 Zoll)
00: Abstandshalter (C) – keiner (Direktmontage)
040: Sondeneindringtiefe (D) – 4,0 Zoll (102 mm)
00: Option mit Befestigungsmaterial – ohne Befestigungsmaterial (zwei Stopfen und zwei Unterlegscheiben im Lieferumfang enthalten)

02: Befestigungsgewinde – 3/4-14 NPT

Ist diese Gehäusekonstruktion explosionsgeschützt?

Ja. Das Gehäuse 24701 ist bei Verwendung geeigneter explosionsgeschützter Anschlüsse (Optionen E:01, E:02 oder E:04) und zertifizierter Verdrahtungsmethoden gemäß CSA für explosionsgefährdete Bereiche der Klasse I, Division 1 und 2 zugelassen. Dieses spezielle Modell (E:00) wird ohne Anschlüsse geliefert, sodass Anwender ihre eigenen zertifizierten Anschlüsse hinzufügen können, um die Explosionsschutzfunktion zu gewährleisten.

Wie groß ist die maximale Sondeneindringtiefe (C + D) für dieses Gehäuse bei Verwendung eines 1,0 Meter langen Sondenkabels?

Bei einer Sondenkabellänge von 1,0 m (wie in diesem Modell konfiguriert) beträgt die maximale kombinierte Abmessung C + D 742 mm (29,2 Zoll). Da dieses Modell keinen Abstandshalter (C=00) besitzt, beträgt die effektive Eindringtiefe 102 mm (4,0 Zoll), was deutlich innerhalb des sicheren Betriebsbereichs liegt. Bei einer Eindringtiefe von mehr als 305 mm (12 Zoll) wird eine zusätzliche Hülsenunterstützung empfohlen.

Welche Rohrverschraubungen werden für eine explosionsgeschützte Installation benötigt?

Für eine CSA-zertifizierte explosionsgeschützte Installation müssen Sie Armaturen verwenden, die die Explosionsschutzfunktion des Gehäuses gewährleisten. Folgende Optionen stehen zur Verfügung:
E:01 – Eine explosionsgeschützte 3/4-14 NPT-Verschraubung + ein Stopfen
E:02 – Zwei explosionsgeschützte 3/4-14 NPT-Anschlüsse
E:04 – Nur ein 3/4-14 NPT-Stopfen (für Installationen mit abgedichtetem Schutzrohr)
Dieses Modell (E:00) wird ohne Armaturen geliefert und erfordert, dass der Benutzer geeignete, zertifizierte Armaturen bereitstellt.

Kann ich dieses Gehäuse mit 3300 XL NSv- oder 3300 XL 11mm-Sonden verwenden?

Ja. Das Gehäuse 24701 ist für verschiedene Sondentypen geeignet. Die Optionen A:26, 27, 31 und 32 sind für NSv-Sonden des Typs 3300 XL vorgesehen; die Optionen A:29, 30, 35 und 36 für 11-mm-Sonden des Typs 3300 XL. Dieses Modell verwendet die Option „28“, die eine 8-mm-Sonde des Typs 3300 XL mit wählbaren Zulassungen spezifiziert.
