24701-28-05-20-024-03-02 Bently Nevada Sondengehäuse-Baugruppe

Wie erhalte ich den Preis? Kontaktieren Sie uns unten:

24701-28-05-20-024-03-02 Überblick

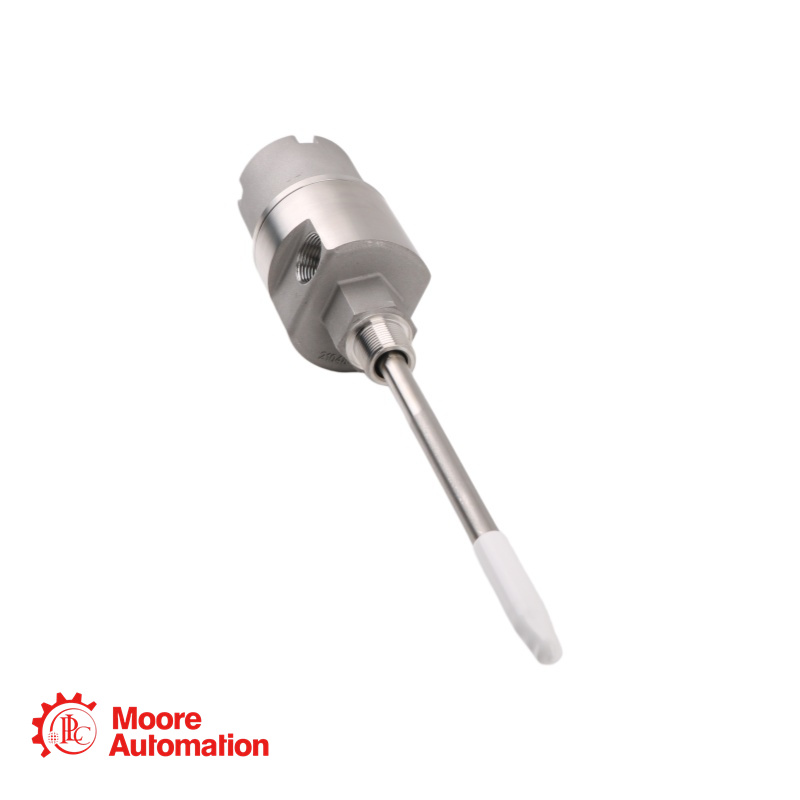

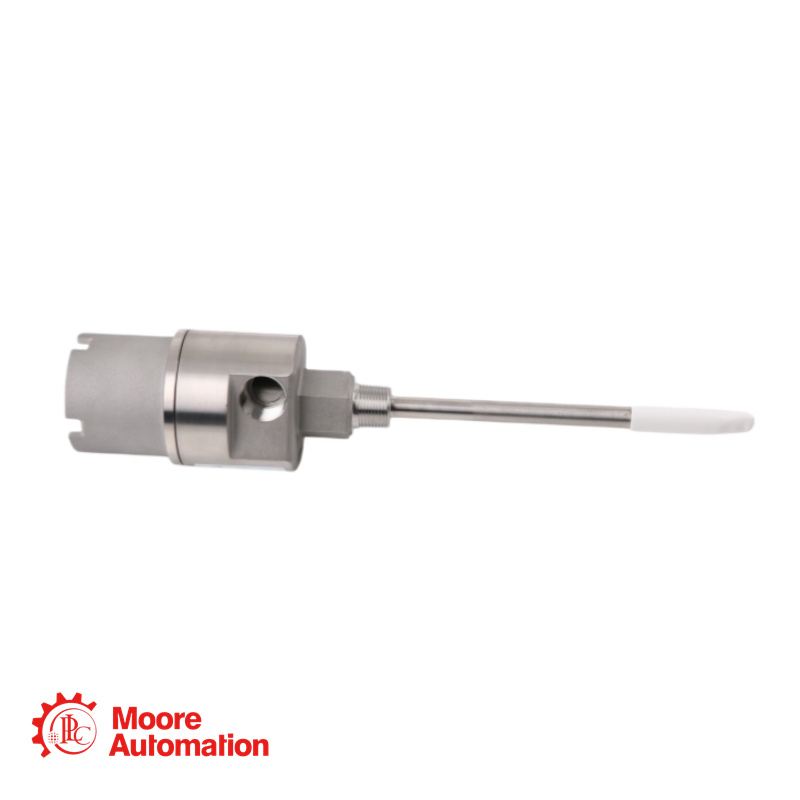

Der 24701-28-05-20-024-03-02 ist eine Gehäusebaugruppe aus Edelstahl für Näherungssensoren, die für die externe Montage von Näherungssensoren in gefährlichen und korrosiven Industrieumgebungen entwickelt wurde.

24701-28-05-20-024-03-02 Parameter

Gehäusematerial: Aluminiumgehäuse mit Edelstahlhülse 304
Temperaturbereich (Gehäuse): -51 °C bis +177 °C (-60 °F bis +351 °F) Betrieb und Lagerung
Temperaturbereich der Sonde: -34 °C bis +177 °C (-30 °F bis +351 °F) im Betrieb

Häufig gestellte Fragen zu 24701-28-05-20-024-03-02

1. Worin besteht der Unterschied zwischen den Gehäusen 21000 und 24701?

Der Hauptunterschied liegt im Material. Das Modell 24701 besteht aus Edelstahl (Gehäuse 303, Hülse 304), während das Modell 21000 ein Aluminiumgehäuse mit einer Edelstahlhülse aufweist. Das Modell 24701 wird typischerweise für Anwendungen mit höheren Anforderungen an die Korrosionsbeständigkeit gewählt.

2. Was bedeutet Option „28“ bei der Sonde?

Option „28“ spezifiziert eine 3300 XL 8-mm-Sonde mit wählbaren Zulassungen für explosionsgefährdete Bereiche. Dies bedeutet, dass die Sonde selbst für den Einsatz in explosionsgefährdeten Bereichen zertifiziert ist und über mehrere Zulassungen verfügt, darunter CSA, ATEX und IECEx für eigensichere (ia) und nichtzündende (nA/ec) Anwendungen.

3. Welche Abmessungen haben die Bauteile „C“ (Abstandshalter) und „D“ (Sondeneindringtiefe)?

Das Maß C (2,0 Zoll) ist die Länge des Abstandshalters, der das Gehäuse von der Maschinenoberfläche fernhält. Das Maß D (2,4 Zoll) ist die Eindringtiefe der Tastspitze in die Maschine. Zusammen (C + D = 4,4 Zoll) bestimmen sie die Gesamtposition der Tastspitze relativ zum Zielobjekt.

4. Ist diese Gehäusekonstruktion für den Einsatz in explosionsgefährdeten Bereichen zertifiziert?

Ja, das Gehäuse 24701 ist CSA-zertifiziert für explosionsgeschützte Anwendungen in Nordamerika. Es ist für Klasse I, Divisionen 1 und 2, Gruppen C und D sowie Klasse II, Divisionen 1 und 2, Gruppen E, F und G ausgelegt. Die Temperaturklassen sind T5 und T4, abhängig von der Umgebungstemperatur.

5. Wie groß ist die gesamte Eindringtiefe der Sonde (C + D) für diese Anordnung?

Die gesamte Eindringtiefe der Sonde beträgt C + D = 2,0 + 2,4 = 4,4 Zoll (112 mm). Dies liegt deutlich innerhalb der Standardgrenzen für ein 0,5 Meter langes Sondenkabel.

6.Welchen Zweck hat die Ausstattungsoption „03“?

Option „03“ umfasst ein komplettes Set an Kabelverschraubungen, darunter einen Stopfen, einen Reduzierring (3/4-14 NPT auf 1/2-14 NPT) und eine Kabeldichtung mit Tüllen. Dies ermöglicht flexible Kabelverbindungen und eine fachgerechte Abdichtung der Kabeleinführung, um die Integrität des Gehäuses zu gewährleisten.
