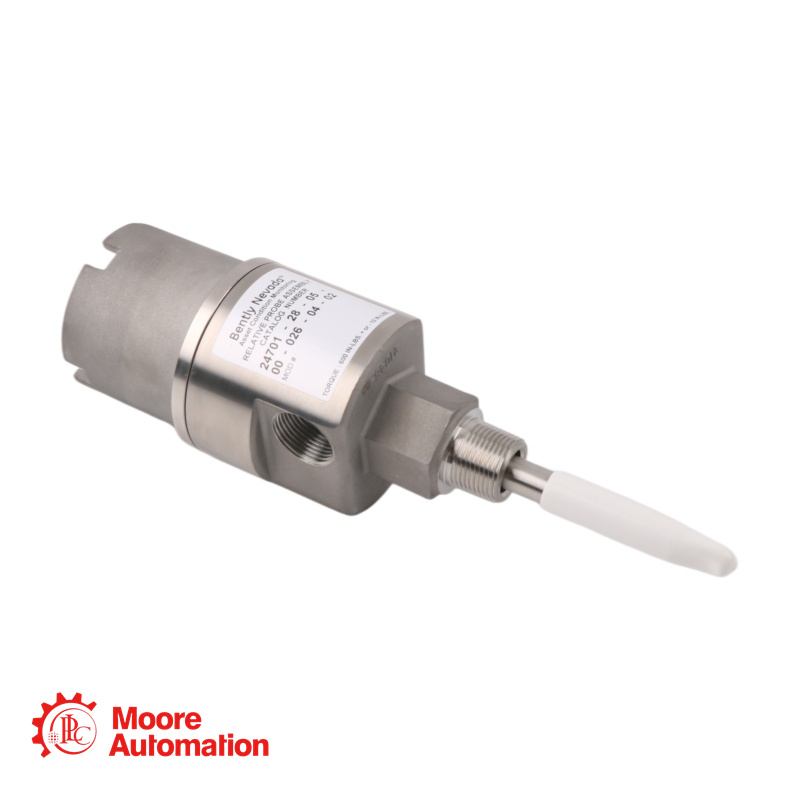

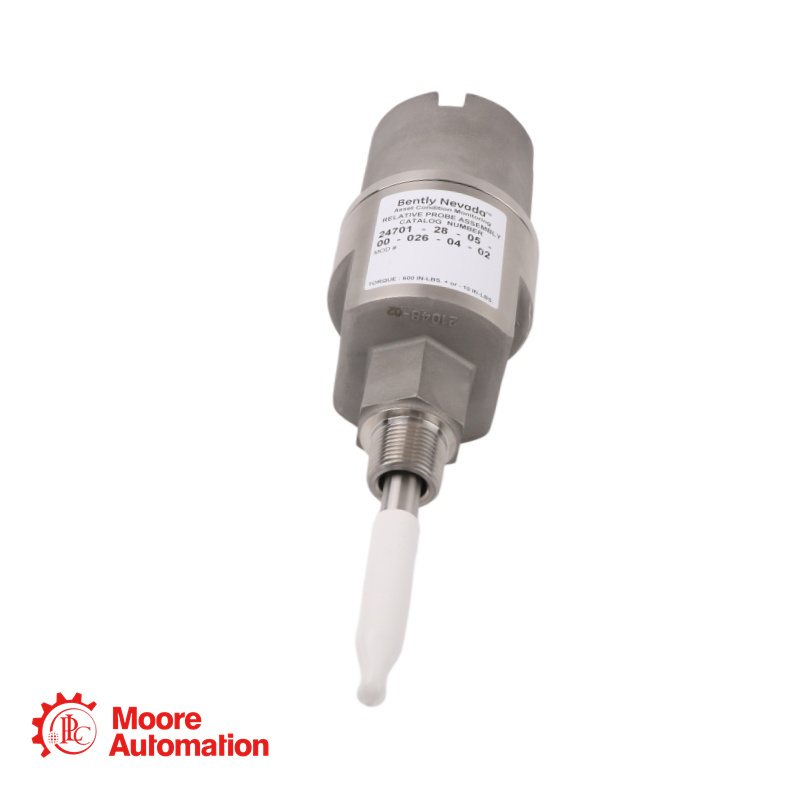

24701-28-05-05-105-03-02 Gehäusebaugruppe für Näherungssensoren – Bently Nevada

Parameter

Spezifikation

Modellnummer

24701-28-05-05-105-03-02

Marke / Serie

Bently Nevada 24701 Gehäusebaugruppe für Näherungssensor

Gehäusematerial

Edelstahl 303 Gehäuse mit Hülse aus Edelstahl 304

Sondenoption (A)

28 – 3300 XL 8mm Sonde mit wählbaren Zulassungen für explosionsgefährdete Bereiche

Sondenkabellänge (B)

05 – 0,5 Meter (20 Zoll)

Abstandshalter (C)

05 – 2,5 Zoll (64 mm) *(Minimum: 1,5 Zoll / Maximum: 7,5 Zoll, bestellt in 0,5-Zoll-Schritten)*

Sondenpenetration (D)

105 – 10,5 Zoll (267 mm) (Mindestbestellmenge: 1,0 Zoll, Bestellung in Schritten von 0,1 Zoll)

Ausstattungsoption (E)

03 – Ein 3/4-14 NPT-Stopfen + ein 3/4-14 auf 1/2-14 NPT-Reduzierstück + Kabeldichtungsgriff

Befestigungsgewinde (F)

02 – 3/4-14 NPT (erforderlich bei Bestellung eines Abstandshalters)

Gehäusegewicht

1,8 kg (4,1 lb) typisches Gewicht ohne Zubehör

Gehäusebewertung

CSA Typ 4; Explosionsgeschützt für explosionsgefährdete Bereiche

Betriebstemperatur

-50 °C bis +80 °C (T4) / -50 °C bis +40 °C (T5)

Was bedeutet die Teilenummer 24701-28-05-05-105-03-02?

Es handelt sich um eine Gehäusebaugruppe aus Edelstahl 24701. Jedes Segment definiert eine spezifische Option:
24701: Basismodell – Edelstahlgehäuse mit Edelstahlhülse 304
28: Sondenoption – 3300 XL 8-mm-Sonde mit wählbaren Zulassungen für explosionsgefährdete Bereiche
05: Länge des Sondenkabels – 0,5 Meter (20 Zoll)
05: Abstandshalter (C) – 2,5 Zoll (64 mm)
105: Sondeneindringtiefe (D) – 10,5 Zoll (267 mm)
03: Anschlussoption – 3/4-14 NPT-Stopfen + Reduzierstück auf 1/2-14 NPT + Kabeldichtung
02: Befestigungsgewinde – 3/4-14 NPT

Worin besteht der Unterschied zwischen den Gehäuseserien 24701 und 21000?

Der Hauptunterschied liegt im Material. Das Modell 24701 verfügt über ein Gehäuse aus Edelstahl 303 und bietet dadurch eine hervorragende Korrosionsbeständigkeit für aggressive chemische, maritime und Offshore-Umgebungen. Das Modell 21000 hingegen besitzt ein Aluminiumgehäuse, ist leichter und eignet sich für allgemeine Anwendungen. Beide Modelle sind mit Explosionsschutzzertifizierung erhältlich.

Ist diese Gehäusekonstruktion explosionsgeschützt?

Ja, bei Bestellung mit explosionsgeschützten Anschlüssen (E:01, E:02 oder E:04) und der CA-zertifizierten Gehäuseversion ist das Gerät gemäß CSA für explosionsgefährdete Bereiche der Klasse I, Division 1 und 2 zugelassen. Das Modell 24701-28-05-05-105-03-02 beinhaltet die Anschlussoption 03, die in Kombination mit der entsprechenden Zertifizierung für explosionsgeschützte Installationen geeignet ist.

Wie groß ist die maximale Eindringtiefe der Sonde (C + D) bei diesem Gehäuse?

Bei einer Sondenkabellänge von 0,5 Metern (wie in diesem Modell konfiguriert) beträgt die maximale kombinierte Abmessung C + D 343 mm (13,5 Zoll). Wenn die erforderliche Eindringtiefe 305 mm (12 Zoll) überschreitet, wird eine zusätzliche Hülsenstütze (z. B. Teilenummer 37948-01) empfohlen, um Resonanzen zu vermeiden.

Kann ich dieses Gehäuse mit 3300 XL NSv- oder 3300 XL 11mm-Sonden verwenden?

Ja. Das Gehäuse 24701 ist für verschiedene Sondentypen geeignet. Die Optionen A:26, 27, 31 und 32 sind für 3300 XL NSv-Sonden vorgesehen; die Optionen A:29, 30, 35 und 36 für 3300 XL 11-mm-Sonden. Die Option „28“ dieses Modells bezeichnet eine 3300 XL 8-mm-Sonde mit wählbaren Zulassungen.
