21000-28-05-00-052-03-02 Bently Nevada Housing Assembly

Wie erhalte ich den Preis?

21000-28-05-00-052-03-02

Verkaufsleiter:Frida
◆Telefon/WhatsApp:+86 15359408275
◆E-Mail:sales5@mooreplc.com

Beschreibung - Wohnungsbauversammlung

21000-28-05-00-052-03-02

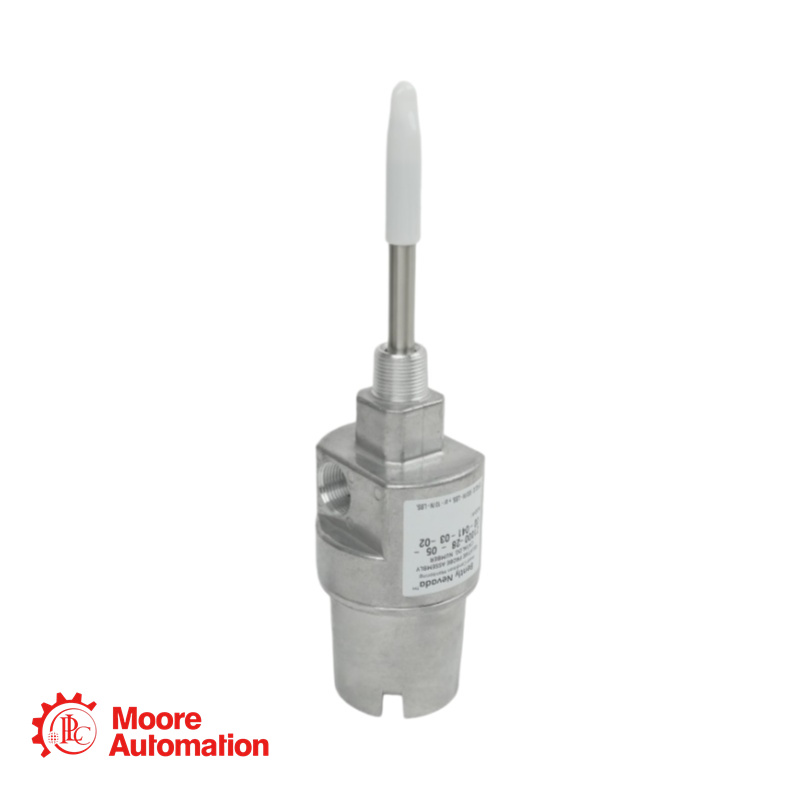

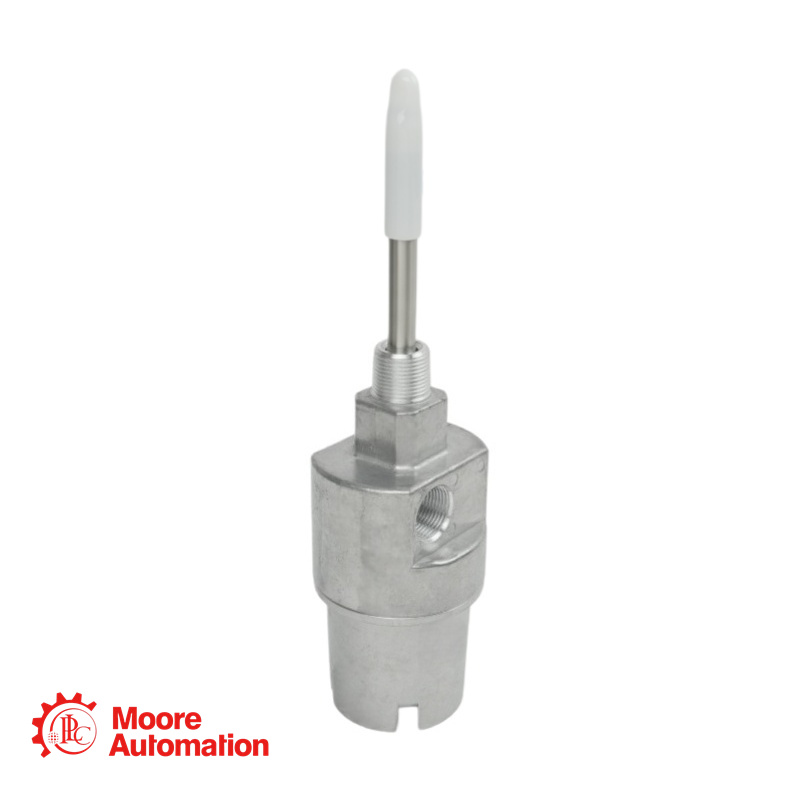

Bently Nevada 21000 Serie Aluminium-Sondengehäuse, vormontiert mit einer 3300 XL 8-mm-Sonde mit umgekehrter Montage (mehrere Zulassungen) und 0,5 m Kabel. Diese Baugruppe bietet ein robustes, wetterfestes (Typ 4) Gehäuse zur externen Montage von Vibrations-/Positionssensoren an Maschinengehäusen. Konfiguriert für eine Sondeneinführung von 5,2 Zoll mit einem 3/4-14 NPT-Gewinde zur direkten Gehäusemontage. Inklusive Kabelkanal-Anschlussset (Option 03) zum Anschluss von armierten Kabeln oder flexiblen Schutzrohren.

Parameter - Wohnungsbauversammlung

21000-28-05-00-052-03-02

Gehäusemodell: 21000 (Aluminiumgehäuse, Edelstahlhülse 304)
Sondentyp: 3300 XL 8 mm Rückwärtsmontage (Option 28: mit wählbaren Zulassungen für explosionsgefährdete Bereiche)
Kabellänge: 0,5 Meter (20 Zoll)
Abstandshalter: Nicht vorhanden (Einbaumontage)
Sondeneindringtiefe: 5,2 Zoll (132 mm)
Anschlüsse: Option 03: 3/4"-NPT-Verschlussstopfen, 3/4"-auf-1/2"-Reduzierstück, Kabelklemme (für Kabel mit 1/8"- bis 3/8"-Außendurchmesser)
Montagegewinde: 3/4-14 NPT (Außengewinde, verlängerter Gewindeeingriff für mehr Steifigkeit)
Material (Gehäuse): Aluminium
Material (Hülse): Edelstahl 304
Betriebstemperatur: -51 °C bis +177 °C (-60 °F bis +351 °F)

Häufig gestellte Fragen (FAQ) Wohnungsbauversammlung

21000-28-05-00-052-03-02

F: Welches genaue Maß hat der Abstand vom Gehäuseflansch zur Sondenspitze?
A: Das Maß „D“ gibt die Eindringtiefe der Sondenhülse an: 132 mm (5,2 Zoll). Beachten Sie, dass die Sondenspitze ca. 5 mm (0,2 Zoll) über das Hülsenende hinausragt. Der Gesamtabstand vom Gehäusefußflansch zum Messobjekt beträgt (bei angenommenem Nennspalt) etwa 138 mm (5,45 Zoll). Informationen zur 8-mm-Spitzenverlängerung (XL) finden Sie auf Seite 18 des Datenblatts.

F: Ist dieses Gehäuse explosionsgeschützt?
A: Das Basisgehäuse 21000 ist mechanisch identisch mit dem CA21000. Es ist als Gehäuse des Typs 4 nach CSA klassifiziert. Um jedoch die vollständige explosionsgeschützte Zertifizierung der Klasse I, Div. 1 (siehe Seite 4) zu erfüllen, benötigt die Baugruppe das Präfix CA (CA21000). Falls für die Anwendung die strikte Einhaltung von Div. 1/Zone 1 für das Gehäuse erforderlich ist, prüfen Sie bitte, ob das CSA-Prüfzeichen notwendig ist. Die interne Sonde ist eigensicher, wenn sie an eine zugelassene Barriere angeschlossen ist.

F: Ist für die 5,2-Zoll-Durchdringung eine interne Stütze erforderlich?
A: Nein. Hülsenlängen über 304 mm (12 Zoll) erfordern zusätzliche Stützen (Teil 37948-01), um Resonanzen zu vermeiden. Mit 132 mm (5,2 Zoll) liegt diese Baugruppe deutlich innerhalb der zulässigen Betriebslänge ohne Stütze.

F: Welches Kabel passt zum mitgelieferten Griff „Option 03“?
A: Das Set enthält einen Mehrfach-Tüllensatz. Er ist für die Abdichtung von Bently Nevada Standard-Verlängerungskabeln mit Außendurchmessern zwischen 1/8" und 3/8" (3,2 mm bis 9,5 mm) ausgelegt.
