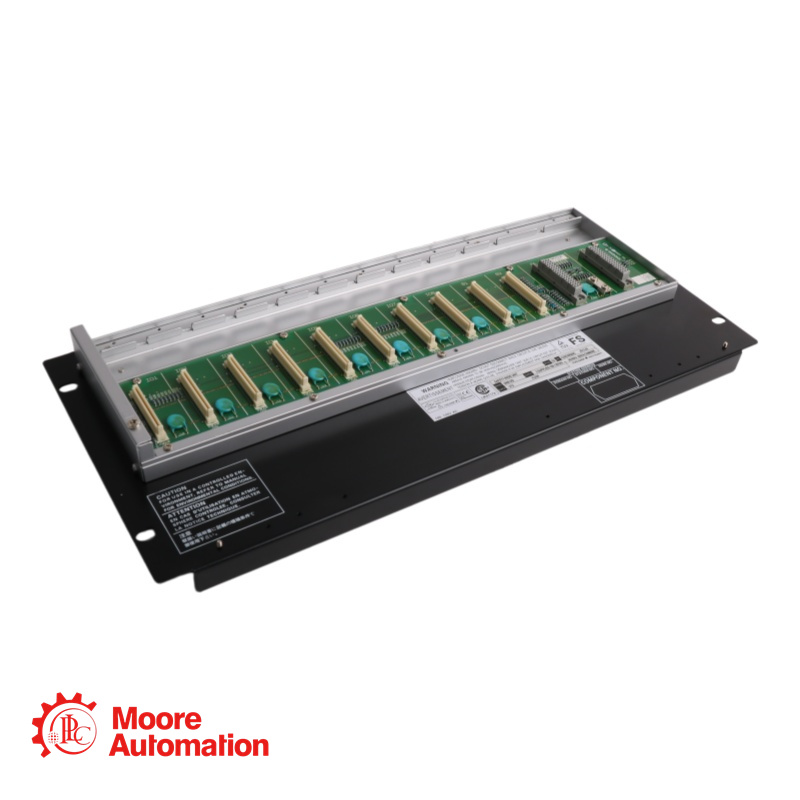

Yokogawa SNB10D-425/CU2N Sicherheitsknoteneinheit

Kontaktieren Sie uns und senden Sie Ihre Anfrage

Verkaufsleiter - Frida

Telefon/WhatsApp:
+86 15359408275

E-Mail:
sales5@mooreplc.com

Adresse:
Xiamen, Fujian, China

Allgemeine Informationen

Produkt-ID:
SNB10D-425/CU2N
Lange Beschreibung:
Diese Spezifikation beschreibt die Hardware-Spezifikationen der Sicherheitsknoteneinheit (SNB10D). Die Sicherheitsknoteneinheit ist mit der Sicherheitssteuereinheit verbunden. Sie verfügt über eine Schnittstelle zur Übertragung analoger Eingangssignale und Kontaktsignale vom Feld zur Sicherheitssteuereinheit über einen ESB-Bus. Außerdem versorgt sie E/A-Module mit Strom.
Die Sicherheitsknoteneinheit ist mit Stromversorgungsmodulen, ESB-Bus-Schnittstellenmodulen, optischen ESB-Bus-Repeater-Modulen und E/A-Modulen ausgestattet.

Weitere Informationen

Mediumbeschreibung:
Doppelt redundantes Netzteil
Produkttyp:
Sicherheitssteuergerät (duplex, rackmontierbar)
HS-Code: 8537101190

Technisch

Verbindungsschnittstelle: ESB-Bus
Kompatible Sicherheitssteuergeräte: S2SC70S, S2SC70D, SSC60S, SSC60D
Max. Einheiten pro SCS: Bis zu 13 (bei Verwendung der Kupplung SEC402)
Stromversorgungskonfiguration: Doppelt redundante Stromversorgung
Versorgungsspannung: 24 V DC
Leistungsaufnahme: 5,5 A
Umweltspezifikation: ISA-Standard G3, Temperatur -20 bis 70 °C
Explosionsschutz: Mit Explosionsschutz (Suffixcode E)
Modulkonfiguration:
- Netzteilmodul: 2 Stück
- ESB-Bus-Schnittstellenmodul: SSB401 (2 Einheiten)

Häufig gestellte Fragen

※Wie viele SNB10D-Einheiten kann ich an eine S2SC70D anschließen?
Bis zu 13 Einheiten bei Verwendung des Kupplungssteckers SEC402. Bis zu 9 Einheiten bei Verwendung des Kupplungssteckers SEC401.
※Worin besteht der Unterschied zwischen /CU2N und /CU2T?
/CU2N ist ein Standard-ESB-Bus-Steckverbinder. /CU2T enthält einen Abschlusswiderstand und wird am Ende der ESB-Busleitung verwendet.
※Benötige ich eine Dummy-Abdeckung zum Verwenden? SNB10D-425/CU2N?
Ja. Jeder Steckplatz, der nicht mit einem E/A-Modul bestückt ist, muss aus Sicherheitsgründen und zur Einhaltung der EMV-Vorschriften mit der Blindabdeckung SDCV01 abgedeckt werden.
