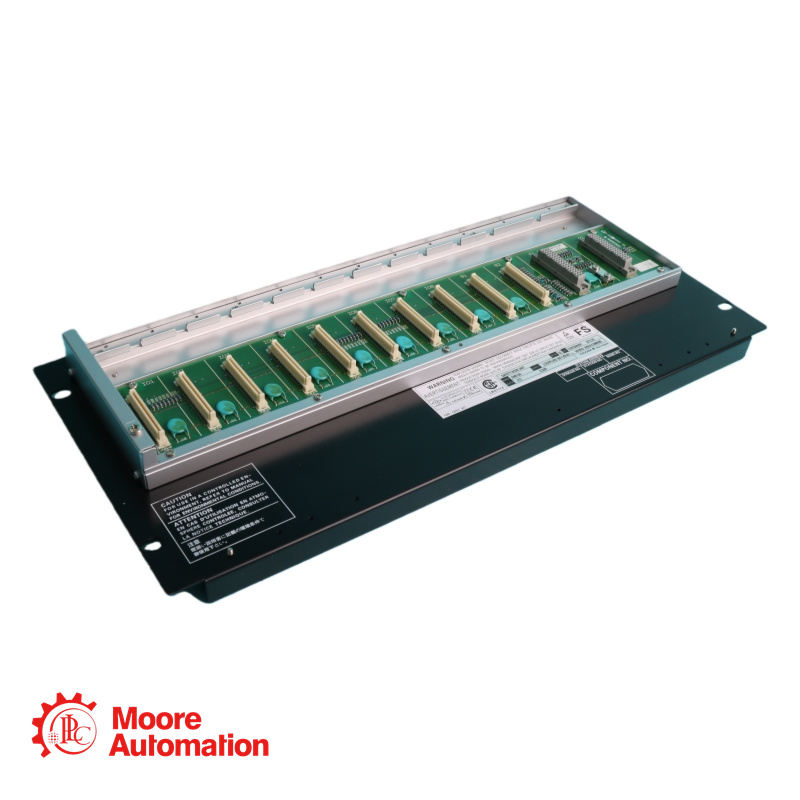

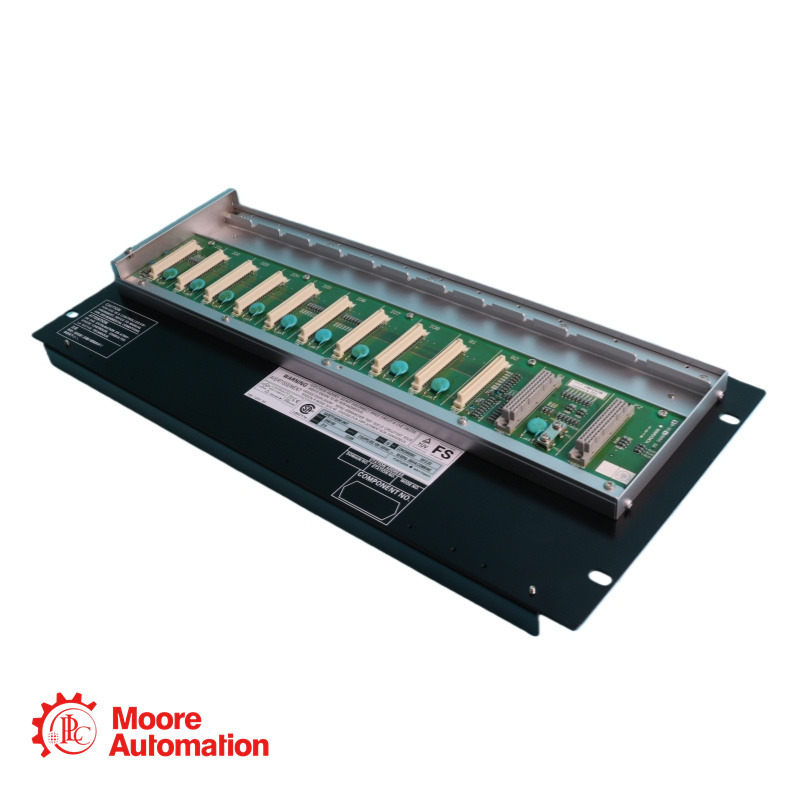

Yokogawa SNB10D-413/CU2N/ATD0C Sicherheitsknoteneinheit

Beschreibung

Spezifikation

Die SNB10D-413/CU2N/ATDOC ist eine rackmontierbare Sicherheitsknoteneinheit für das Sicherheitssystem ProSafe-RS. Sie dient der Anbindung kritischer Feld-E/A-Signale an Sicherheitssteuerungen über einen redundanten ESB-Bus. Ausgestattet mit redundanter 24-V-Gleichstromversorgung und zwei ESB-Bus-Anschlüssen, wird sie mit einem Handbuch zum Explosionsschutz für Anwendungen in explosionsgefährdeten Bereichen geliefert. Die Einheit muss in einem abschließbaren Metallschrank installiert werden, erfüllt die Spezifikationen der ISA G3 und für erweiterte Temperaturbereiche und entspricht strengen industriellen Sicherheits- und EMV-Normen.

Stromversorgungsspannung und -typ: 4: 24 V Gleichstromversorgung
Suffixcode (Schutz & Umgebung): 3: ISA-Standard G3 und Temperatur (-20 bis 70 °C) ohne Explosionsschutz (Hinweis: Der angegebene Suffixcode „413“ verwendet „3“, der in der Tabelle für SNB10D nicht explizit definiert ist. Standardmäßig definierte Codes sind 5 und E. Für genaue Spezifikationen konsultieren Sie bitte die aktuelle offizielle Dokumentation. Die hier gegebene Beschreibung geht davon aus, dass „3“ ein alternativer oder älterer Code für eine bestimmte ISA-G3-Variante ohne Explosionsschutz sein könnte.)
Optionscode 1: /CU2N: Anschlusseinheit für ESB-Bus (Teilenummer: S9342FA, Menge: 2 Stück)
Optionscode 2: /ATDOC: Explosionsschutzhandbuch
Weitere Optionscodes verfügbar: /CLI2T: Anschlusseinheit mit Abschlusswiderstand für ESB-Bus
Anschlussmöglichkeit an Sicherheitssteuergeräte über: ESB-Bus, erfordert ESB-Bus-Kopplermodul (SEC401 oder SEC402)
Maximale Anzahl Einheiten pro Sicherheitssteuereinheit: Bis zu 13 mit SEC402; Bis zu 9 mit SEC401
Modulkonfiguration: Stromversorgungsmodule: 2 Module für doppelt redundante Konfiguration; ESB-Bus-Schnittstellenmodul (SSB401): 2 Module; E/A-Module: In verfügbaren Steckplätzen montierbar (vorbehaltlich Einschränkungen)
Leistungsaufnahme (24 V DC): 5,5 A
