Yokogawa ANB10D-425/CU2N/NDEL ESB-Busknoteneinheit

Beschreibung

Spezifikation

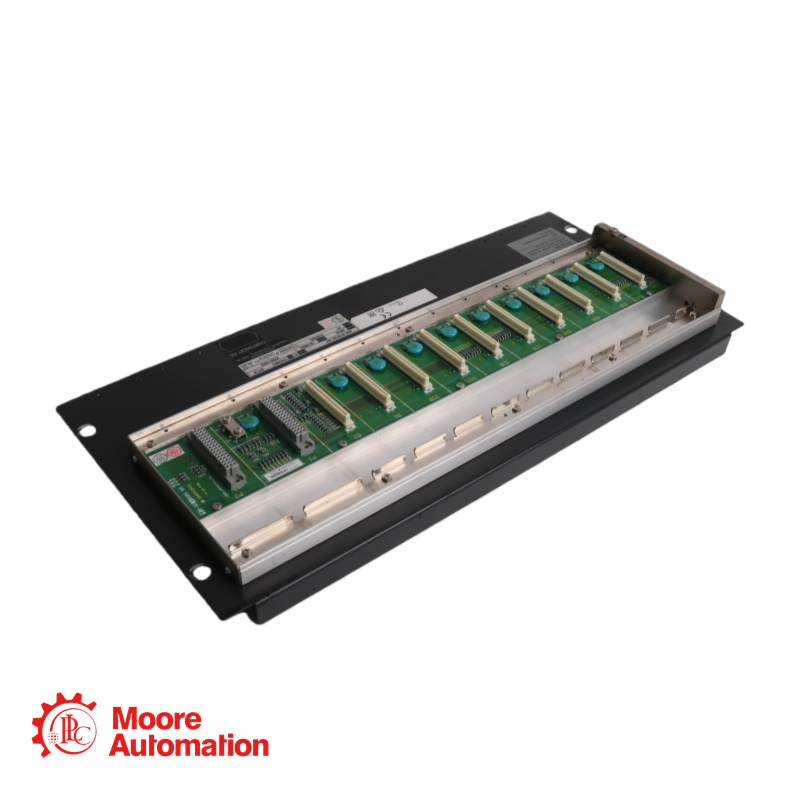

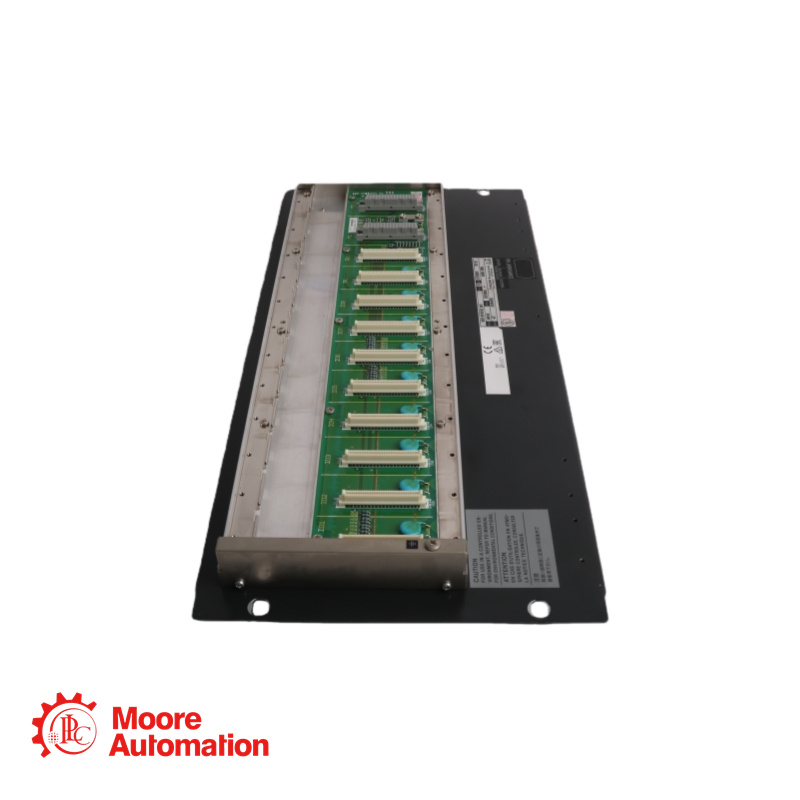

Die ANB10D-425/CU2N/NDEL ist eine redundante ESB-Bus-Knoteneinheit, die Feld-I/O-Signale mit den Feldsteuereinheiten (FCUs) von Yokogawa verbindet. Für bestimmte FCU-Modelle ist eine Softwarelizenz zur Knotenerweiterung erforderlich. Ausgestattet mit einer redundanten 24-V-DC-Primärversorgung und unterstützt eine Sekundärversorgung mit 220–240 V AC, bietet diese Einheit flexible Stromversorgungsoptionen für einen zuverlässigen Betrieb in industriellen Steuerungssystemen. Die 19-Zoll-Rack-Knoteneinheit verfügt über zwei ESB-Bus-Anschlüsse, unterstützt bis zu 8 I/O-Module und entspricht internationalen Sicherheits-, EMV- und explosionsgeschützten Normen.

Stromversorgungsspannung und -typ: 24 V Gleichstromversorgung (basierend auf dem Suffixcode "4" in "-425")
Suffixcode (Primär): 4: 24 V Gleichstromversorgung
Suffixcode (Sekundär): 2: 220–240 V Wechselstromversorgung, 50/60 Hz
Suffixcode (Schutzklasse): 5: Basistyp ohne Explosionsschutz
Optionale Suffixcodes: 6: Mit ISA-Standard G3-Option, Temperaturoption (-20 °C bis 70 °C) und ohne Explosionsschutz; 7: Mit ISA-Standard G3-Option und ohne Explosionsschutz; E: Basisausführung mit Explosionsschutz; F: Mit ISA-Standard G3-Option, Temperaturoption (-20 °C bis 70 °C) und Explosionsschutz; G: Mit ISA-Standard G3-Option und Explosionsschutz
Optionscode 1: /CU2N: Anschlusseinheit für ESB-Bus (Teilenummer: S9562FA, Menge: 2 Stück)
Optionscode 2: /NDEL: Softwarelizenz für die Knotenerweiterung (obligatorisch für den Anschluss an AFV10D, AFV30D, AFV40D und AFF50D)
Weitere Optionscodes verfügbar: /CU2T: Anschlusseinheit mit Abschlusswiderstand für ESB-Bus; /ATDOC: Explosionsschutzhandbuch
Anschluss an die Feldsteuereinheit (FCU) über: ESB-Bus, erfordert ESB-Bus-Kopplermodul (EC401 oder EC402), das in den FCU-Steckplätzen 7/8 installiert ist.
Kompatible FCUs, die /NDEL erfordern: AFV10D, AFV30D, AFV40D, AFF50D
Maximal installierbare E/A-Module: 8
Typische Modulkonfiguration: Netzteilmodul (PW481, PW482 oder PW484): 2 Module für redundante Konfiguration; ESB-Bus-Schnittstellen-Slave-Modul (SB401): 2 Module für redundante Konfiguration; E/A-Module: bis zu 8
Elektrischer Stromverbrauch (24 V DC): 5,5 A
Elektrischer Stromverbrauch (220–240 V Wechselstrom): 230 VA, 120 W
