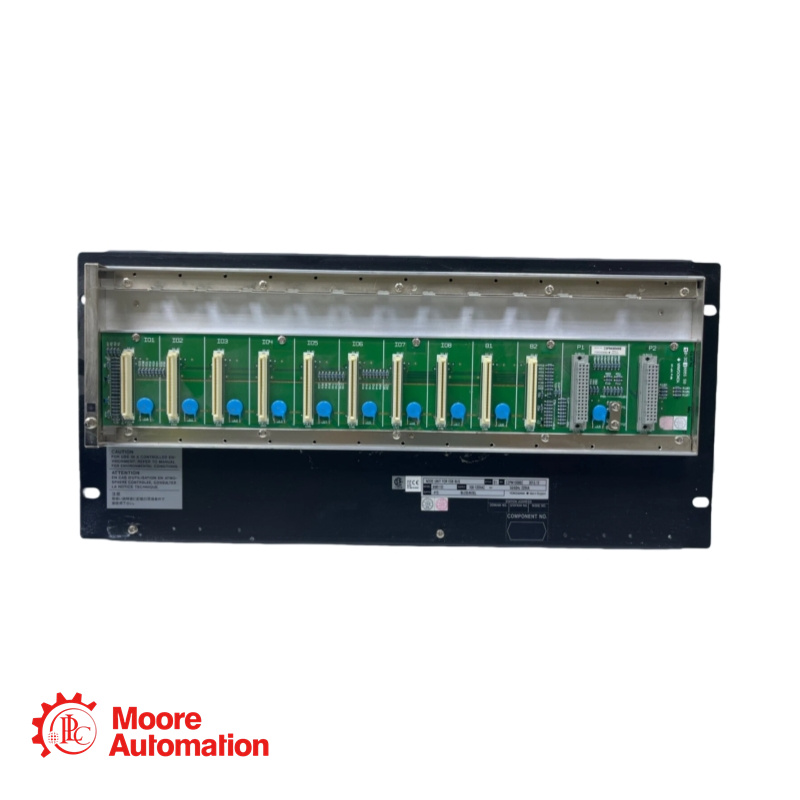

Yokogawa ANB10D-415/CU2T ESB-Busknoteneinheit

Beschreibung

Spezifikation

Die ANB10D-415/CU2T ist eine redundante ESB-Bus-Knoteneinheit für die zuverlässige Feld-I/O-Signalkommunikation mit einer Feldsteuereinheit (FCU) in FIO-Systemen. Sie verfügt über eine redundante Stromversorgung (24 V DC), unterstützt bis zu 8 I/O-Module und beinhaltet Anschlusseinheiten mit Abschlusswiderständen für den ESB-Busanschluss. Die Einheit ist rackmontierbar, entspricht verschiedenen internationalen Sicherheits- und EMV-Normen und eignet sich für die Integration in industrielle Steuerungsarchitekturen wie Vnet/IP und Vnet.

Stromversorgungsspannung und -typ: 1: 100–120 V Wechselstrom, 50/60 Hz
Suffixcode (Primär): 4: 24 V Gleichstromversorgung
Suffixcode (Sekundär): 1: 100-120 V Wechselstromversorgung (Hinweis: Widersprüchliche Daten. Basierend auf der Modellstruktur "-415" deutet die "4" wahrscheinlich auf 24 V Gleichstrom primär hin. Für eine genaue Konfiguration überprüfen Sie bitte die Bestellspezifikationen.)
Suffixcode (Schutzklasse): 5: Basistyp ohne Explosionsschutz
Optionale Suffixcodes: 6: Mit ISA-Standard G3-Option, Temperaturoption (-20 °C bis 70 °C) und ohne Explosionsschutz; 7: Mit ISA-Standard G3-Option und ohne Explosionsschutz; E: Basisausführung mit Explosionsschutz; F: Mit ISA-Standard G3-Option, Temperaturoption (-20 °C bis 70 °C) und Explosionsschutz; G: Mit ISA-Standard G3-Option und Explosionsschutz
Optionscode: /CU2T: Anschlusseinheit mit Abschlusswiderstand für ESB-Bus (Teilenummer: S9564FA, Menge: 2 Stück)
Weitere verfügbare Optionscodes: /CU2N: Anschlusseinheit für ESB-Bus; /ATDOC: Explosionsschutzhandbuch; /NDEL: Softwarelizenz für die Knotenerweiterung (erforderlich für den Anschluss an AFV10D, AFV30D, AFV40D, AFF50D)
Anschluss an die Feldsteuereinheit (FCU) über: ESB-Bus, erfordert ESB-Bus-Kopplermodul (EC401 oder EC402), das in den FCU-Steckplätzen 7/8 installiert ist.
Maximal installierbare E/A-Module: 8
Typische Modulkonfiguration: Netzteilmodul (PW481, PW482 oder PW484): 2 Module für redundante Konfiguration; ESB-Bus-Schnittstellen-Slave-Modul (SB401): 2 Module für redundante Konfiguration; E/A-Module: bis zu 8
Elektrischer Stromverbrauch (24 V DC): 5,5 A
Elektrischer Stromverbrauch (100–120 V Wechselstrom): 200 VA, 120 W
Elektrischer Stromverbrauch (220–240 V Wechselstrom): 230 VA, 120 W
