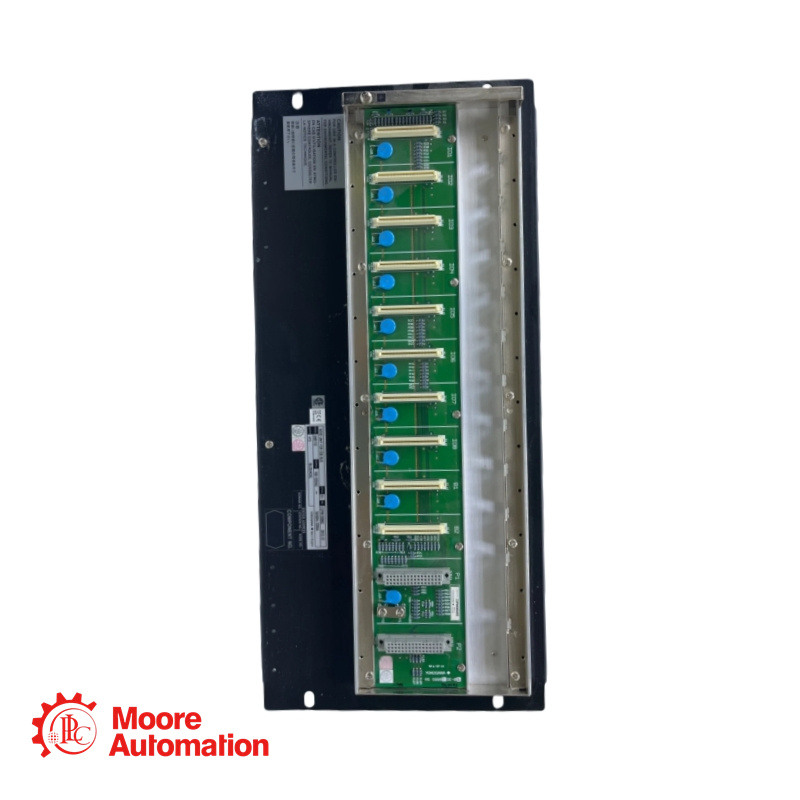

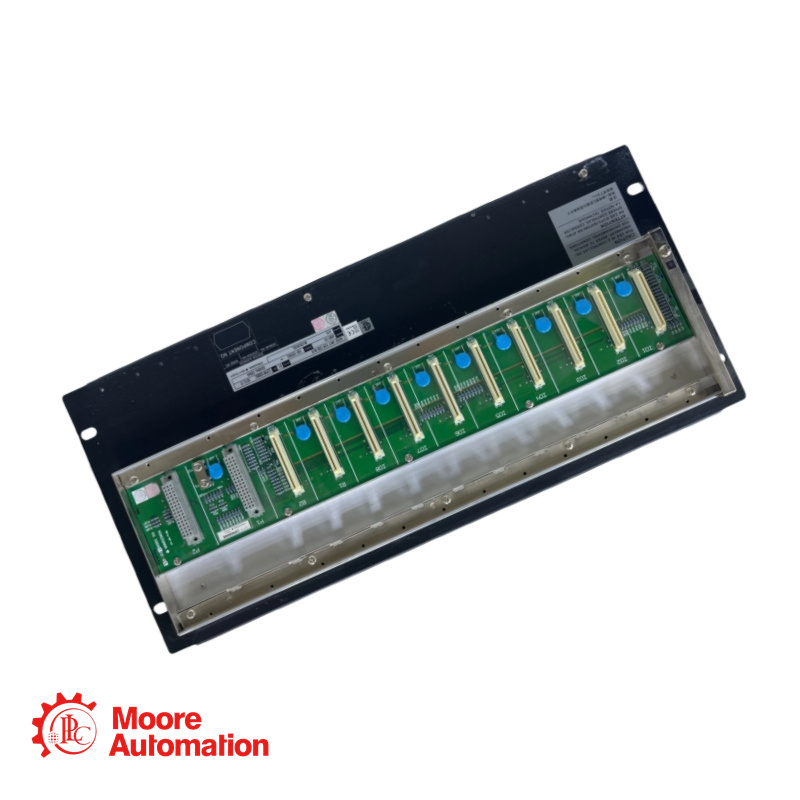

Yokogawa ANB10D-415/CU2N/NDEL ESB-Busknoteneinheit

Beschreibung

Spezifikation

Die ANB10D-415/CU2N/NDEL ist eine redundante ESB-Bus-Knoteneinheit für die sichere Feld-I/O-Kommunikation mit Yokogawas Feldsteuergeräten (FCUs). Für die Kompatibilität mit bestimmten FCU-Modellen ist eine obligatorische Lizenzierung zur Knotenerweiterung erforderlich. Ausgestattet mit redundanter 24-V-DC-Stromversorgung, zwei ESB-Bus-Anschlüssen und Unterstützung für bis zu acht I/O-Module gewährleistet sie die zuverlässige Integration in FIO-basierte Steuerungssysteme. Die rackmontierbare Einheit ist für industrielle Umgebungen konzipiert, erfüllt strenge internationale Sicherheits- und EMV-Normen und beinhaltet die notwendige Softwarelizenz für erweiterte Knotenkonnektivität.

Stromversorgungsspannung und -typ: 24 V Gleichstromversorgung (basierend auf dem Suffixcode "4" in "-415")
Suffixcode (Primär): 4: 24 V Gleichstromversorgung
Suffixcode (Sekundär): 1: 100-120 V Wechselstromversorgung (Hinweis: Die Suffixcode-Struktur "-415" gibt an, dass die primäre Stromversorgung "4" für 24 V Gleichstrom beträgt; die genaue Konfiguration der Dualversorgung muss möglicherweise überprüft werden)
Suffixcode (Schutzklasse): 5: Basistyp ohne Explosionsschutz
Optionale Suffixcodes: 6: Mit ISA-Standard G3-Option, Temperaturoption (-20 °C bis 70 °C) und ohne Explosionsschutz; 7: Mit ISA-Standard G3-Option und ohne Explosionsschutz; E: Basisausführung mit Explosionsschutz; F: Mit ISA-Standard G3-Option, Temperaturoption (-20 °C bis 70 °C) und Explosionsschutz; G: Mit ISA-Standard G3-Option und Explosionsschutz
Optionscode 1: /CU2N: Anschlusseinheit für ESB-Bus (Teilenummer: S9562FA, Menge: 2 Stück)
Optionscode 2: /NDEL: Softwarelizenz für die Knotenerweiterung (obligatorisch für den Anschluss an AFV10D, AFV30D, AFV40D und AFF50D)
Weitere Optionscodes verfügbar: /CU2T: Anschlusseinheit mit Abschlusswiderstand für ESB-Bus; /ATDOC: Explosionsschutzhandbuch
Anschluss an die Feldsteuereinheit (FCU) über: ESB-Bus, erfordert ESB-Bus-Kopplermodul (EC401 oder EC402), das in den FCU-Steckplätzen 7/8 installiert ist.
Kompatible FCUs, die /NDEL erfordern: AFV10D, AFV30D, AFV40D, AFF50D
Maximal installierbare E/A-Module: 8
Typische Modulkonfiguration: Netzteilmodul (PW481, PW482 oder PW484): 2 Module für redundante Konfiguration; ESB-Bus-Schnittstellen-Slave-Modul (SB401): 2 Module für redundante Konfiguration; E/A-Module: bis zu 8
Elektrischer Stromverbrauch (24 V DC): 5,5 A
Elektrischer Stromverbrauch (100–120 V Wechselstrom): 200 VA, 120 W
Elektrischer Stromverbrauch (220–240 V Wechselstrom): 230 VA, 120 W
