Yokogawa ANB10D-411/CU2N/NDEL Knoteneinheit

Beschreibung

Spezifikation

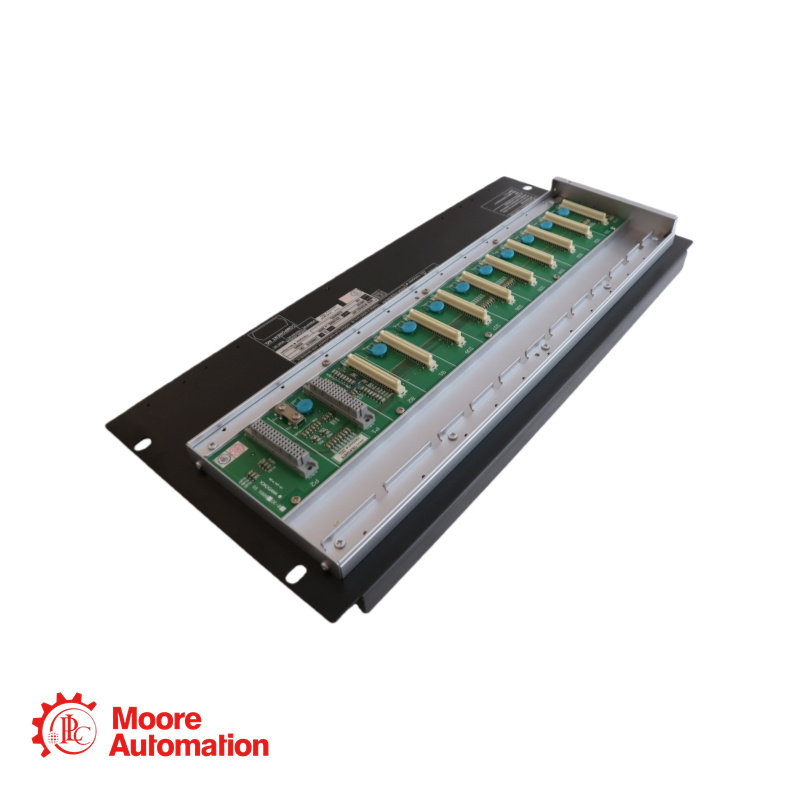

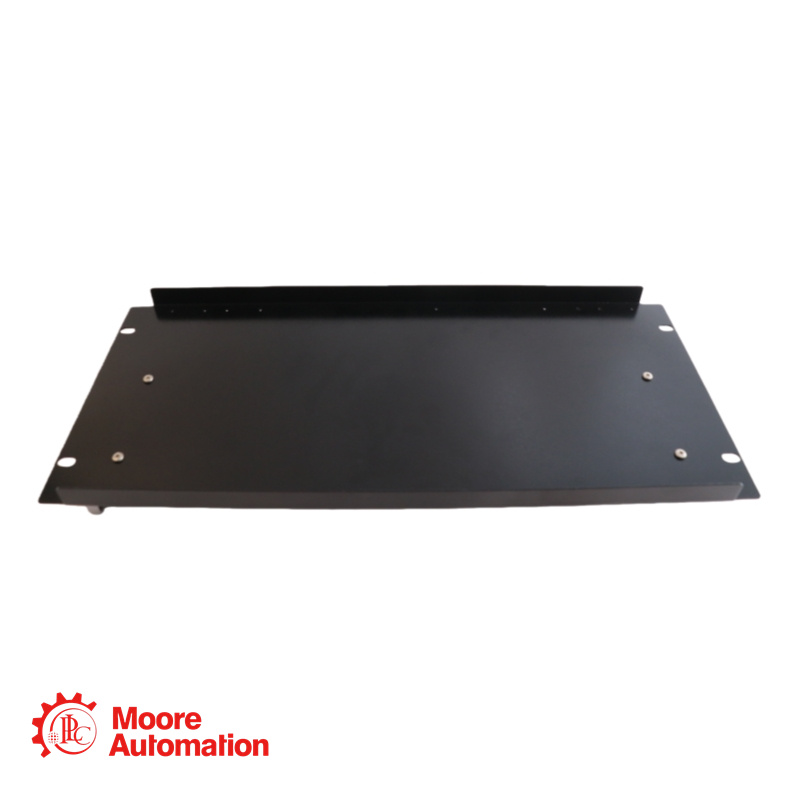

Die ANB10D-411/CU2N/NDEL ist eine vielseitige, doppelt redundante ESB-Bus-Knoteneinheit mit hybrider Stromredundanz und 24-V-DC- sowie 100–120-V-AC-Eingängen für maximale Versorgungssicherheit in FIO-Systemen. Die Einheit beinhaltet die notwendige Softwarelizenz zur Knotenerweiterung für die Kompatibilität mit wichtigen Feldsteuergeräten und ist mit zwei ESB-Busanschlüssen für eine einfache Systemintegration ausgestattet. Sie ist für die industrielle Rackmontage konzipiert, unterstützt bis zu acht E/A-Module und entspricht internationalen Sicherheits- und EMV-Normen. Die genaue Schutzart muss jedoch anhand gängiger Suffixcodes überprüft werden.

Stromversorgungsspannung (Primär/Redundant): 24 V DC-Stromversorgung (Suffixcode "4") und 100-120 V AC-Stromversorgung, 50/60 Hz (Suffixcode "1") – Diese Konfiguration kennzeichnet eine doppelte Stromversorgungsredundanz mit sowohl DC- als auch AC-Eingangsfähigkeit.
Bedeutung der Suffix-Code-Sequenz: Das Suffix "-411" wird wie folgt interpretiert: "4" für 24V DC primär, "1" für 100-120V AC sekundär und "1" für die Basiskonfiguration ohne Sonderoptionen.
Optionscode 1: /CU2N: Anschlusseinheit für ESB-Bus (Teilenummer: S9562FA, Menge: 2 Stück)
Optionscode 2: /NDEL: Softwarelizenz für die Knotenerweiterung (obligatorisch für den Anschluss an AFV10D, AFV30D, AFV40D und AFF50D)
Weitere Optionscodes verfügbar: /CU2T: Anschlusseinheit mit Abschlusswiderstand für ESB-Bus; /ATDOC: Explosionsschutzhandbuch
Anschluss an die Feldsteuereinheit (FCU) über: ESB-Bus, erfordert ESB-Bus-Kopplermodul (EC401 oder EC402), das in den FCU-Steckplätzen 7/8 installiert ist.
Kompatible FCUs, die /NDEL erfordern: AFV10D, AFV30D, AFV40D, AFF50D
Maximal installierbare E/A-Module: 8
Typische Modulkonfiguration: Netzteilmodul (PW481, PW482 oder PW484): 2 Module für redundante Konfiguration; ESB-Bus-Schnittstellen-Slave-Modul (SB401): 2 Module für redundante Konfiguration; E/A-Module: bis zu 8
Elektrischer Stromverbrauch (24 V DC): 5,5 A
Elektrischer Stromverbrauch (100–120 V Wechselstrom): 200 VA, 120 W
