SYSTEMROLLE
ANALOGAUSGANGSMODUL
Bietet sechzehn analoge Ausgangssignale im Gleichstrombereich von -10 bis +10 V für kompatible Yokogawa FIO-Systeme.

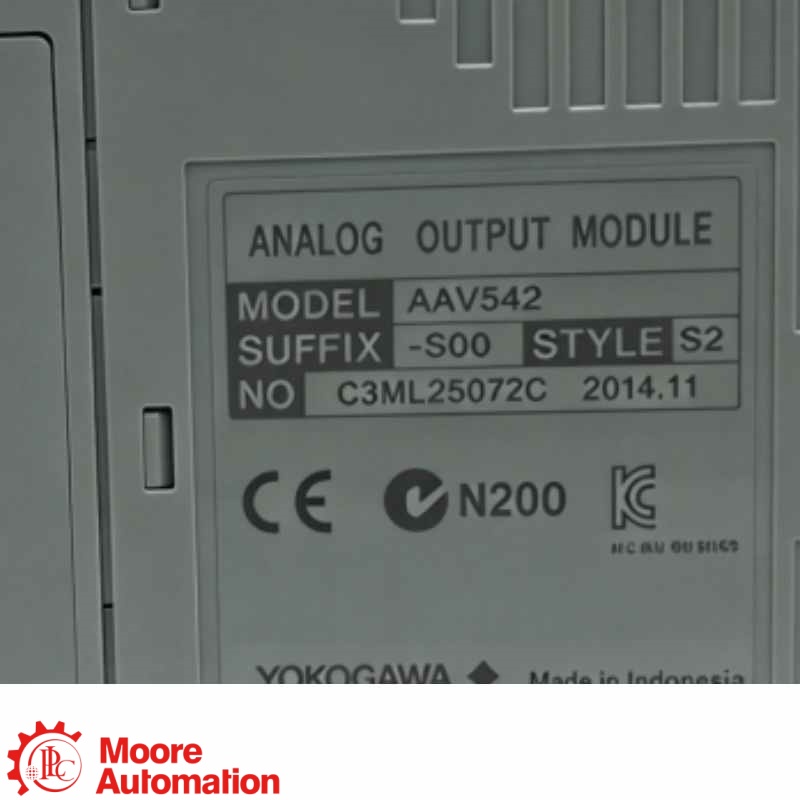

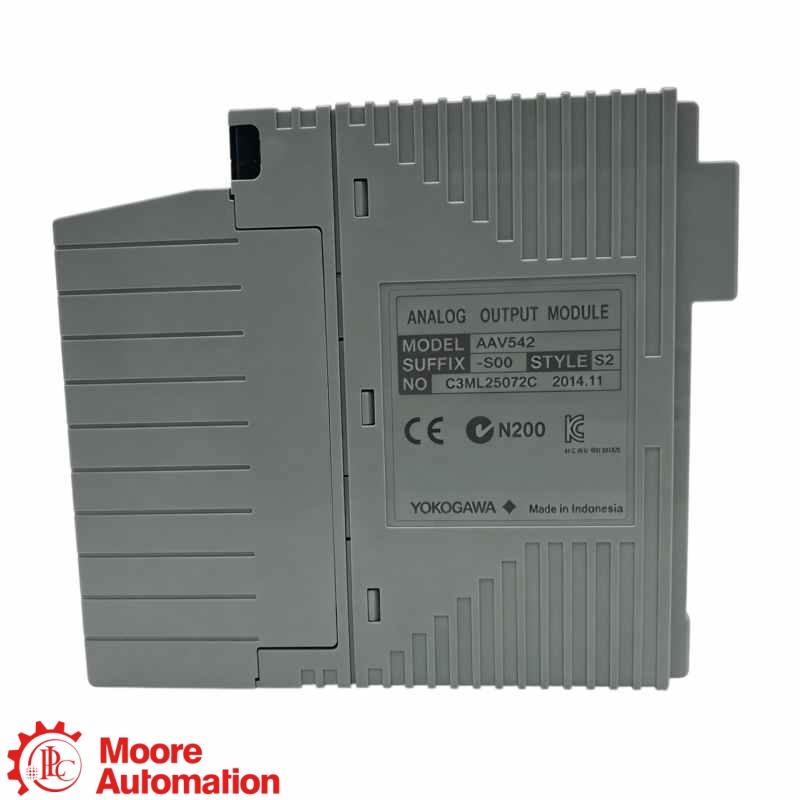

Das AAV542 ist ein analoges Ausgangsmodul von Yokogawa mit 16 nicht isolierten DC-Ausgängen von -10 bis +10 V. Laut offizieller Yokogawa-Spezifikation bietet es eine Datenaktualisierungszeit von 10 ms, eine Impulsantwort von 40 ms und Feldanschlüsse per Druckklemme, KS-Kabel oder MIL-Kabel.
Marke :
YokogawaArtikelnummer :
AAV542Gewicht :
0.20 kgBeschreibung :
Analog Output Module-10 bis +10 V DC · 16 Ausgänge · Nicht isoliert
Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.
In den offiziellen Yokogawa-Referenzen wird das AAV542 als Analogausgangsmodul (-10 bis +10 V, 16 Kanäle, nicht isoliert) bezeichnet.
Yokogawa GS 33Q06Q40-31E bietet die offiziellen Hardware-Spezifikationen, Signalreichweite, Kanalanzahl, Ansprechdaten, Stromverbrauch, Gewicht, Anschlussmöglichkeiten und Bestellcodeinformationen für AAV542.
OFFIZIELLE MODULSPEZIFIKATION ÖFFNEN ↗Bitte geben Sie das vollständige Modell, die Menge, die Endgerätehardware, die Systemversion und Ihre technische oder kaufmännische Frage an.
Die obige Referenz ist eine offizielle Spezifikation des Yokogawa-Moduls. Bitte überprüfen Sie vor dem Austausch den vollständigen AAV542-Suffixcode, die kompatible FIO-Knoteneinheit, die Anschlusshardware, das Kabel, die Ausgangslast und die Kanalverdrahtung.
Yokogawa ist die Marke; AAV542 ist ein Analogausgangsmodul (-10 bis +10 V, 16-Kanal, nicht isoliert), das mit kompatiblen Yokogawa FIO-Knoten- und Feldsteuerungssystemen verwendet wird.
Bietet sechzehn analoge Ausgangssignale im Gleichstrombereich von -10 bis +10 V für kompatible Yokogawa FIO-Systeme.
Überprüfen Sie die Signalreichweite und die Kanalverdrahtung anhand der installierten Feldschaltung.
Prüfen Sie vor der Installation den Klemmenblock bzw. das Kabel, die Knoteneinheit und den vollständigen Suffixcode.
Ordnen Sie AAV542 dem vollständigen Yokogawa-Label, dem Suffixcode und dem installierten I/O-Datensatz zu.
Dokumentieren Sie die Knoteneinheit, den Steckplatz, die Anschlusshardware, die Signalreichweite und die Feldverdrahtung.
Bitte überprüfen Sie die konfigurierte Signalreichweite, Kanalzuordnung, Endgerätehardware und Anordnung der redundanten Module.
Nicht anhand des Aussehens austauschen. Vor dem Austausch unbedingt den vollständigen AAV542-Suffixcode, die kompatible FIO-Knoteneinheit, die Anschlusshardware, das Kabel, die Ausgangslast und die Kanalverdrahtung überprüfen.
Ein klarer Arbeitsablauf für Beschaffung, Verifizierung, Versandvorbereitung, Lieferung und Produktsicherung.
Bitte geben Sie die vollständige Teilenummer, die Menge und den Lieferort an.
