ANALOGES EINGANGSMODUL
Empfängt sechzehn analoge Feldsignale; jeder Kanal ist per Software wählbar für 1 bis 5 V DC oder 4 bis 20 mA oder 4 bis 20 mA.

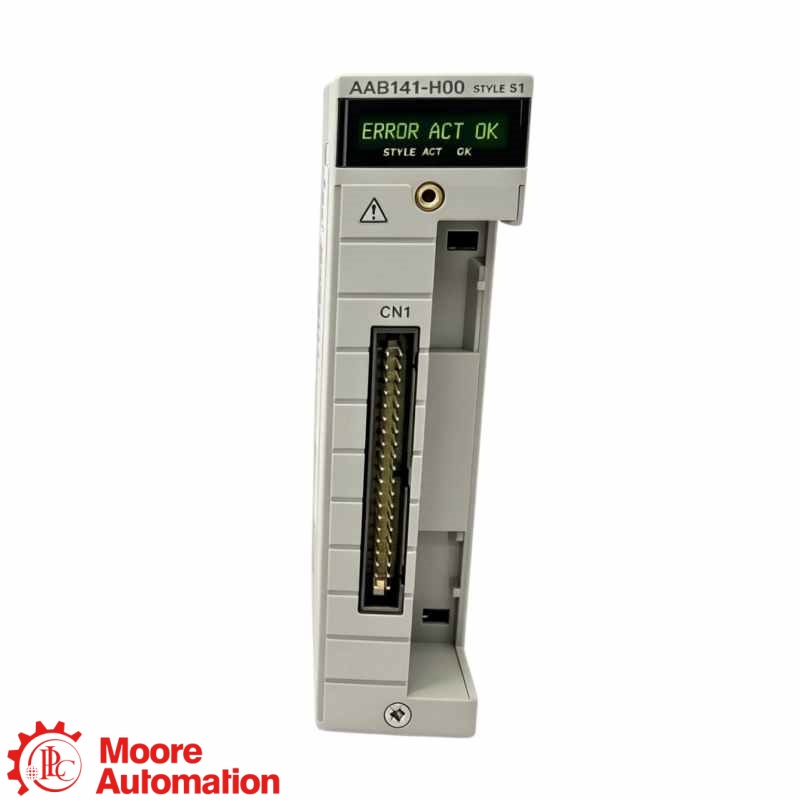

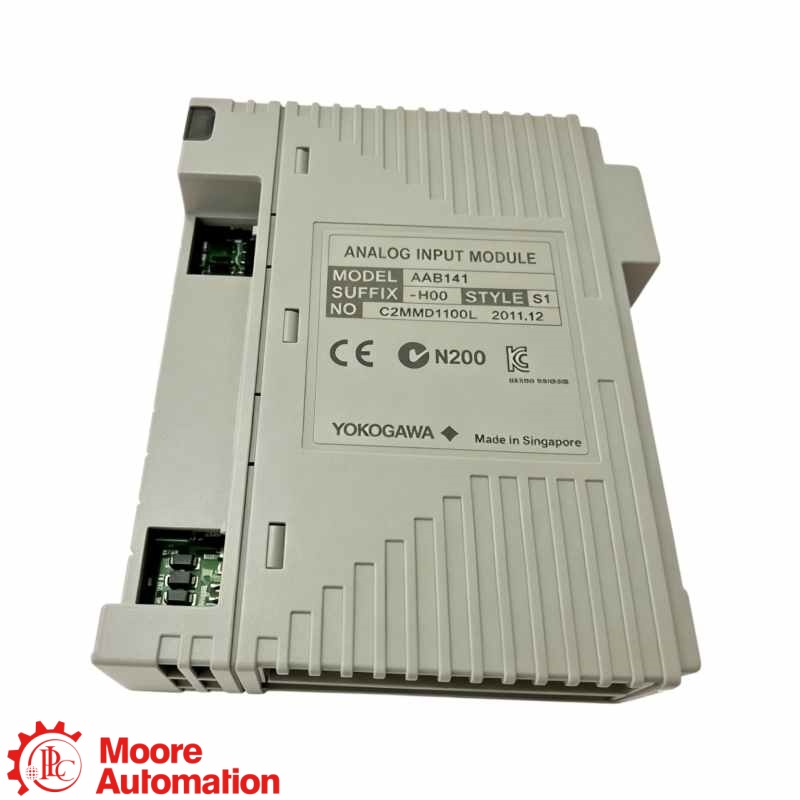

Das AAB141 ist ein analoges Eingangsmodul von Yokogawa mit 16 nicht isolierten Kanälen. Jeder Kanal kann per Software auf 1 bis 5 V DC oder 4 bis 20 mA Eingangsstrom umgeschaltet werden; zudem steht eine HART-Kommunikation für die Stromeingabe zur Verfügung.
Marke :
YokogawaArtikelnummer :
AAB141Gewicht :
0.30 kgBeschreibung :
Analog Input Module1 bis 5 V oder 4 bis 20 mA · 16 Eingänge · Nicht isoliert
Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.
In den offiziellen Yokogawa-Referenzen wird das AAB141 als Analogeingangsmodul (1 bis 5 V oder 4 bis 20 mA, 16 Kanäle, nicht isoliert) bezeichnet.
Yokogawa GS 33J60F60-01EN bietet die offiziellen Hardware-Spezifikationen, Signalreichweite, Kanalanzahl, Ansprechdaten, Stromverbrauch, Gewicht, Anschlussmöglichkeiten und Bestellcodeinformationen für AAB141.
OFFIZIELLE MODULSPEZIFIKATION ÖFFNEN ↗Bitte geben Sie das vollständige Modell, die Menge, die Endgerätehardware, die Systemversion und Ihre technische oder kaufmännische Frage an.
Die obige Referenz ist eine offizielle Spezifikation des Yokogawa-Moduls. Bitte überprüfen Sie vor dem Austausch den vollständigen AAB141-Suffixcode, die kompatible FIO-Knoteneinheit, das KS-Kabel, die Terminalhardware, den Kanalmodus und die HART-Anforderungen.
Yokogawa ist die Marke; AAB141 ist ein Analogeingangsmodul (1 bis 5 V oder 4 bis 20 mA, 16-Kanal, nicht isoliert), das mit kompatiblen Yokogawa FIO-Knoten- und Feldsteuerungssystemen verwendet wird.
Empfängt sechzehn analoge Feldsignale; jeder Kanal ist per Software wählbar für 1 bis 5 V DC oder 4 bis 20 mA oder 4 bis 20 mA.
Überprüfen Sie die Signalreichweite und die Kanalverdrahtung anhand der installierten Feldschaltung.
Prüfen Sie vor der Installation den Klemmenblock bzw. das Kabel, die Knoteneinheit und den vollständigen Suffixcode.

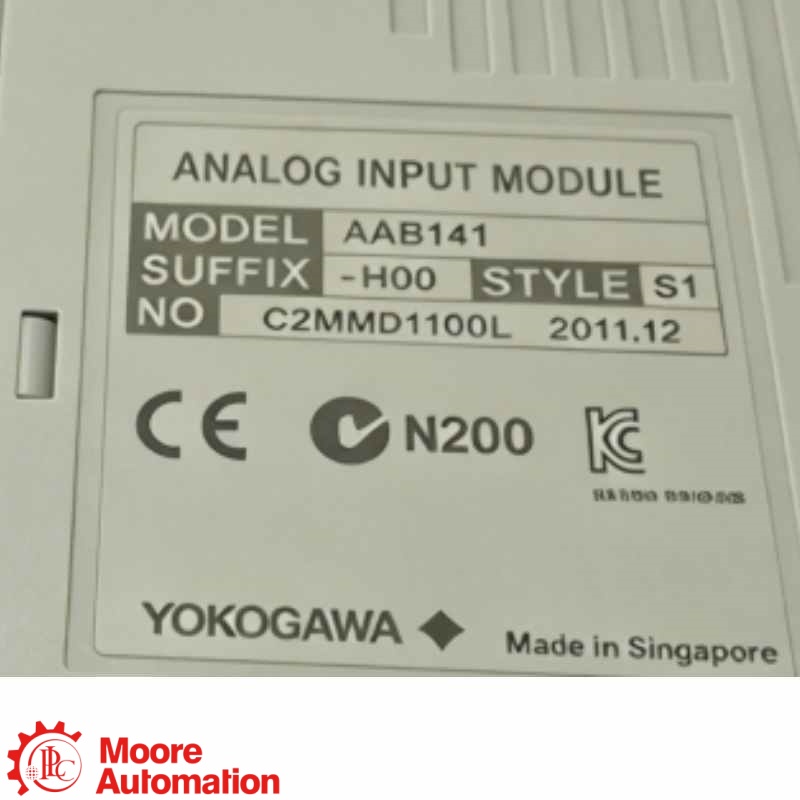

Ordnen Sie AAB141 dem vollständigen Yokogawa-Label, dem Suffixcode und dem installierten I/O-Datensatz zu.
Dokumentieren Sie die Knoteneinheit, den Steckplatz, die Anschlusshardware, die Signalreichweite und die Feldverdrahtung.
Bitte überprüfen Sie die konfigurierte Signalreichweite, Kanalzuordnung, Endgerätehardware und Anordnung der redundanten Module.
Nicht anhand des Aussehens austauschen. Vor dem Austausch unbedingt den vollständigen AAB141-Suffixcode, die kompatible FIO-Knoteneinheit, das KS-Kabel, die Endgerätehardware, den Kanalmodus und die HART-Anforderungen prüfen.
