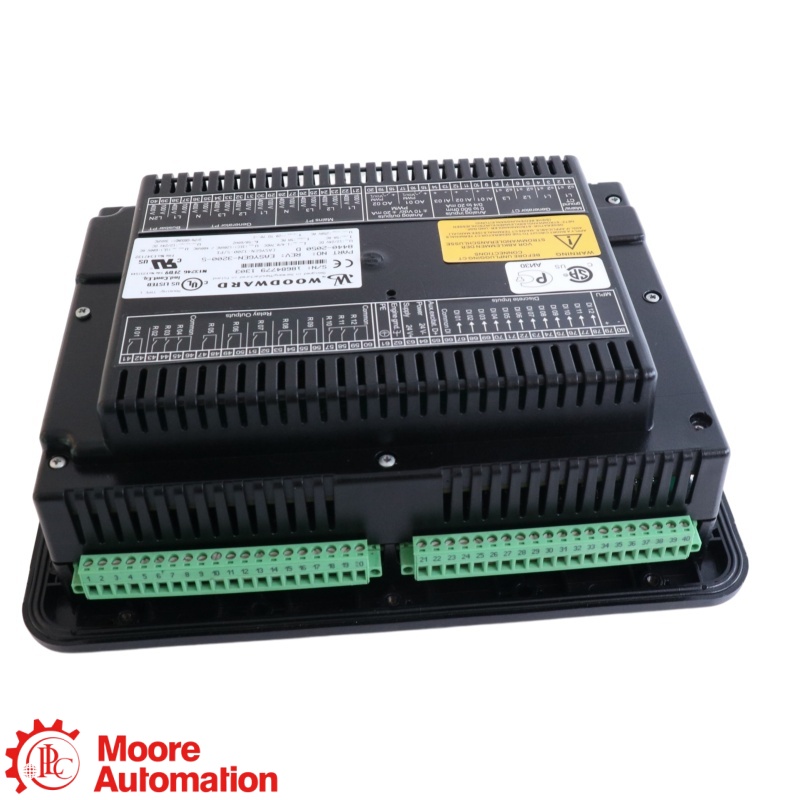

Woodward 8440-2050 easYgen-3200-5/P1 Stromaggregat-Steuerung

8440-2050 Der Generatorregler easYgen-3200-5/P1 dient der Generatormessung, Leistungsschaltersteuerung, Synchronisierung, Lastverteilung und dem Betrieb mehrerer Einheiten. Sein 5-A-Stromwandlerpaket muss mit der Sekundärwicklung des installierten Stromwandlers, der Verkabelung und dem konfigurierten Generatorsystem kompatibel sein.

8440-2050 Es handelt sich um die 5-A-CT-Eingangsversion des frontseitig montierten Reglers easYgen-3200 P1. Für eine 1-A-CT-Installation ist die entsprechende Woodward-Variante erforderlich. Daher muss die sekundäre Nennleistung des Stromwandlers vor dem Austausch oder der Inbetriebnahme überprüft werden.

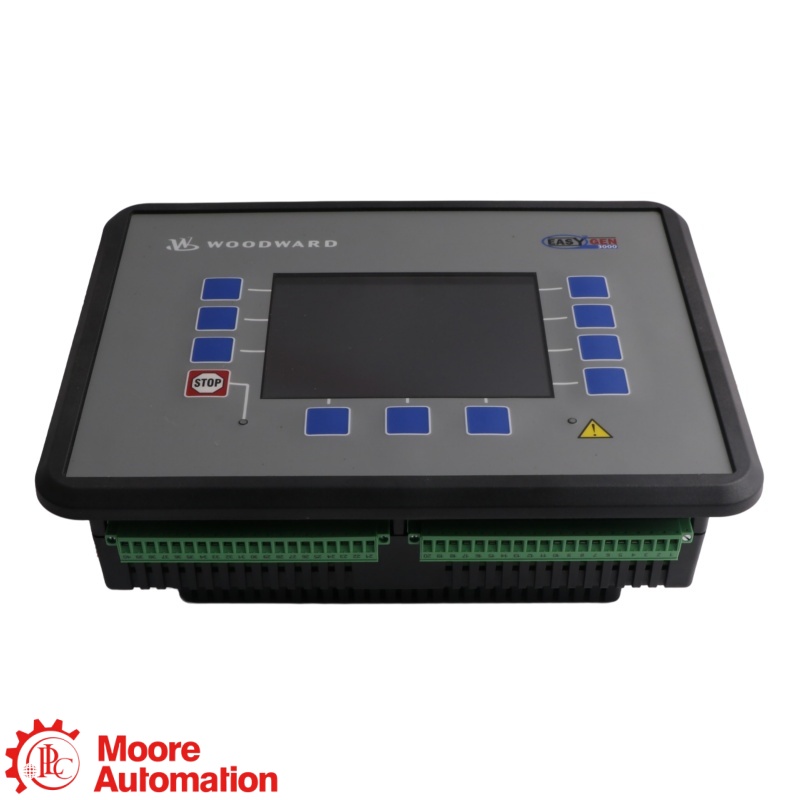

8440-2050 Das Gerät ist für die Frontplattenmontage mit Farbdisplay ausgelegt. Es handelt sich nicht um die Ausführung für die Gehäuserückseite ohne Display. Bitte prüfen Sie vor der Installation den Frontplattenausschnitt, den Zugang zu den Anschlüssen, die Gehäusetiefe und die Anforderungen an das Bedienerdisplay.

8440-2050 Das easYgen-3200-Paket bietet zwei FlexCAN-Schnittstellen sowie je eine RS-232- und eine RS-485-Modbus-RTU-Slave-Schnittstelle. Das aktive Protokoll, die Knoteneinstellungen, die Terminierung und die angeschlossenen Geräte müssen mit dem gespeicherten Controller-Projekt übereinstimmen.

8440-2050 Unterstützt easYgen-3200-Anwendungen, einschließlich Insel-, Insel-, Netzparallel- und Mehreinheiten-Netzparallelbetrieb. Die Leistungsschalteranordnung, die Anzahl der Generatoren, das Lastverteilungsnetz, die Schutzeinstellungen und die Betriebssequenz der Anlage müssen für die jeweilige Installation ausgelegt werden.

8440-2050 Die frühere Teilenummer 8440-1923 wurde ersetzt, als Woodward für den easYgen-3200 ein Farbdisplay einführte. Einstellungsdateien können gemeinsame Parameter verwenden, neu eingeführte oder entfernte Parameter müssen jedoch manuell überprüft und aktualisiert werden.

8440-2050 Zur Bestätigung der vollständigen Teilenummer, des P1-Gehäuses, der 5-A-Stromwandlereingänge, der Schalttafelmontage, der Anschlussverdrahtung, der Hardware-Revision, der Firmware, der Einstellungsdatei und der Lastverteilungstopologie ist Folgendes erforderlich: Die Kompatibilität muss vor der Konfigurationsübertragung oder der Inbetriebnahme des Generatorsystems überprüft werden.
