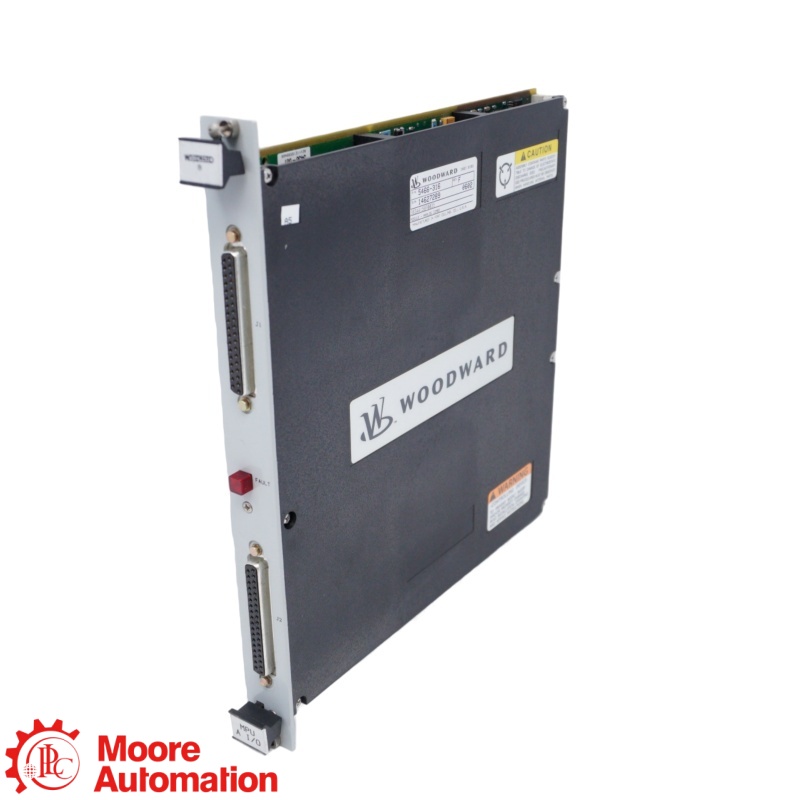

Woodward 5466-315 MicroNet High-Density Analog I/O Modul

5466-315 ist ein Woodward MicroNet Analog-I/O-Modul mit hoher Dichte, das 24 kompatible 4–20 mA-Eingänge und acht 4–20 mA-Ausgänge an eine Simplex-Steuerungsanwendung anschließt.

5466-315 Es bietet 24 analoge Eingangskanäle und acht analoge Ausgangskanäle, und die installierten Schleifenzuordnungen müssen mit dem gespeicherten MicroNet-Projekt und den Verdrahtungsplänen übereinstimmen.

5466-315 Erfordert zwei kompatible Feldanschlussmodule 5501-376, daher müssen beide FTMs, Kabel, Anschlussbelegungen und Schleifenstromversorgungsanordnungen vor der Installation bestätigt werden.

5466-315 5466-5026 kann erst nach Bestätigung der Controller- und Anwendungskompatibilität und Akzeptanz des 5 ms Anti-Aliasing-Filters auf den Eingangskanälen 23 und 24 verwendet werden.

5466-315 Es ist als simplexes analoges I/O-Modul mit hoher Dichte dokumentiert und darf daher nicht ohne Überprüfung der installierten Architektur als redundantes Modul behandelt werden.

5466-315 Für die Installation ist die Bestätigung der genauen Teilenummer, des Chassis-Steckplatzes, zweier 5501-376 FTMs, der 4–20 mA-Verkabelung, der Kanalzuordnung, der Erdung und der GAP-Anwendung erforderlich.

Für 5466-315Bitte geben Sie Mengen-, Typenschild- und Revisionsfotos, FTM-Nummern, Kanalliste, Schleifenpläne, installierte MicroNet-Hardware, GAP-Anwendungsversion und Ersatzbedarf an.
