/Vibro-Meter RLC16 200-570-000-012 VM600 Relaiskarte
Vibro-Meter RLC16 200-570-000-012 VM600 Relaiskarte
Vibro-Meter RLC16 200-570-000-012 VM600 Relaiskarte
Vibro-Meter RLC16 200-570-000-012 VM600 Relaiskarte

Vibro-Meter RLC16 200-570-000-012 VM600 Relaiskarte

Vibro-Meter RLC16 200-570-000-012

RLC16 200-570-000-012

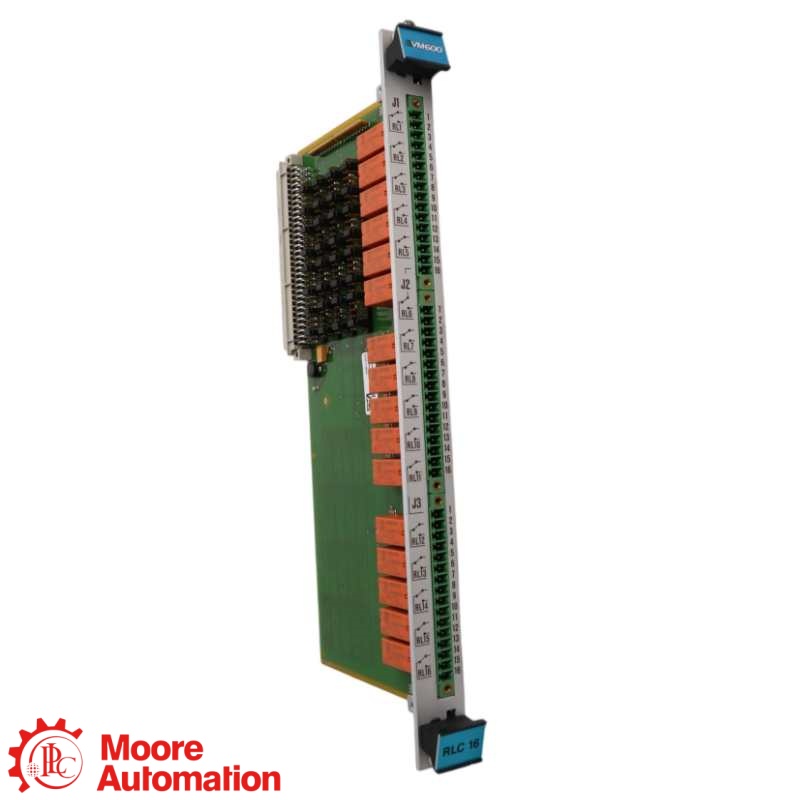

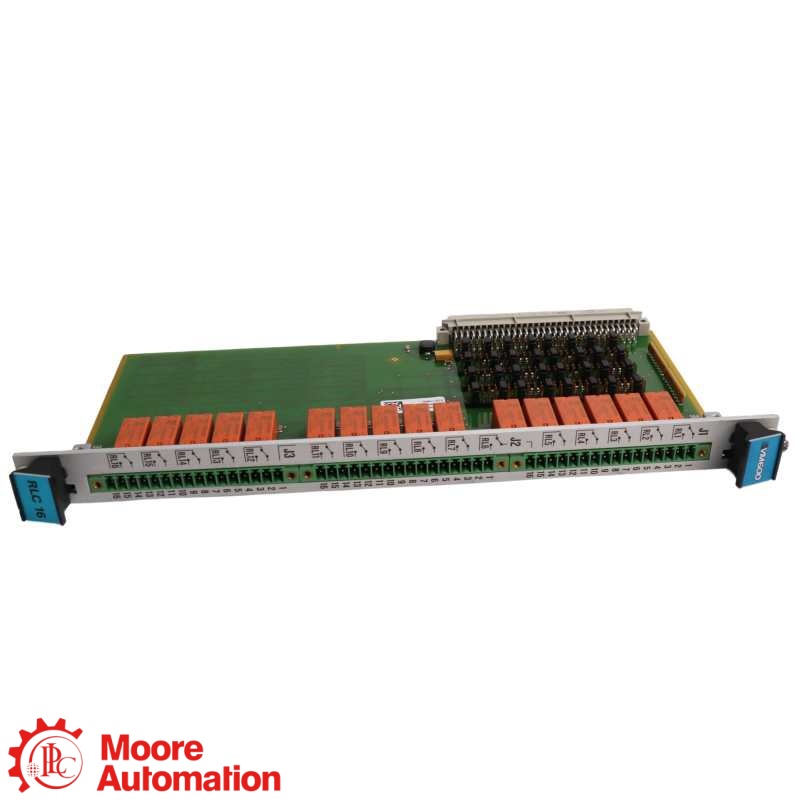

Der RLC16 200-570-000-012 Es handelt sich um eine Meggitt Vibro-Meter VM600 Relaiskarte mit 16 Umschaltrelais. Bitte überprüfen Sie vor dem Austausch die genaue Teilenummer (PNR), die Hardwareversion, den Racktyp, die Relaiszustands-Jumper, die Anschlussbelegung und die Belastbarkeit.

HÖHE262 mm (6U)
BREITE20 mm
TIEFE125 mm
GEWICHTca. 0,30 kg.
HERSTELLERMeggitt-Vibrometer
ZUSTAND / GARANTIEOriginal Neuware · Ein Jahr Garantie
ISO-ZERTIFIZIERUNGISO-zertifiziertes Produkt
ÜBERPRÜFUNG● Produktfotos und -videos werden auf Anfrage bereitgestellt.
ANGEBOT ANFORDERN
MODELLSUCHEFinden Sie eine bestimmte TeilenummerÖffnen Sie direkt die am besten passende Produktseite von Moore Automation.
VIBRO-METER ● RLC16-Relaykarte
Vibrometer RLC16

RLC16 200-570-000-012

200-570-000-012 · STANDARDVERSION

Die genaue RLC16-PNR, die Hardwareversion und die Rack-Konfiguration müssen überprüft werden.

Modulrolle
RLC16 200-570-000-012 ist eine Meggitt Vibro-Meter VM600 Relaiskarte mit 16 Umschaltrelais für zusätzliche Maschinenschutz-Alarmausgänge.
KONFIGURATIONSANMERKUNG
Für RLC16 200-570-000-012Bitte überprüfen Sie vor dem Austausch die vollständige PNR, die Hardwareversion, den ABE04x- oder ABE056-Steckplatz am hinteren Gepäckträger, die Relaiszustands-Jumper, die Anschlussverdrahtung und die Belastbarkeit.
👩‍💼
SIE WOLLEN DEN BESTEN PREIS?
Frida
Vertriebsleiter 🏆
E-MAILsales5@mooreplc.com WhatsApp+86 153 5940 8275
HERSTELLER-REFERENZMERKMALE

Technische Spezifikationen

Meggitt Vibro-Meter ↗
RLC16 RELAISKARTE

Technische Daten auf einen Blick

Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.

HÖHE262 mm (6U)
BREITE20 mm
TIEFE125 mm
GEWICHTca. 0,30 kg.
Offizielle Referenzdaten der Meggitt Vibro-Meter-Familie.
Offizielle ProduktverifizierungBitte überprüfen Sie die vollständige Bestellreferenz. RLC16 200-570-000-012einschließlich PNR, Hardwareversion, Racktyp, Relaiszustands-Jumper, Kontaktbelastbarkeit, Klemmenverdrahtung und Dokumentation des installierten Systems vor dem Austausch.
ALLGEMEINE INFORMATIONEN−
Marke / ProduktlinieMeggitt Vibro-Meter
BestellnummerRLC16 200-570-000-012
ProduktartVM600 Relaiskarte mit 16 Umschaltrelais
SystemfamilieRLC16 / VM600
ModulrolleOptionale Relais-Erweiterungskarte für VM600 Maschinenschutzsysteme
RelaischarakteristikDie genaue RLC16-PNR, die Hardwareversion und die Rack-Konfiguration müssen überprüft werden.
Betriebstemperatur−25 bis +65 °C
Lagertemperatur−40 bis +85 °C
Betriebsfeuchtigkeit0 bis 90 % nicht kondensierend
Stromversorgung+5 VDC vom VM600-Rack; 40 mA pro Relais
Physikalische und Umweltdaten+
Höhe / Breite / Tiefe262 × 20 × 125 mm
BetriebstemperaturBetriebstemperatur: -25 bis +65 °C; Lagertemperatur: -40 bis +85 °C
Gewicht / Luftfeuchtigkeitca. 0,30 kg; 0 bis 95 % nicht kondensierend bei Lagerung
Relais- und Rackintegration+
ModulrolleOptionale Relais-Erweiterungskarte für VM600 Maschinenschutzsysteme
Kompatible RacksVM600 ABE04x oder ABE056
Relaisanordnung16 Relais; jedes stellt COM-, NC- und NO-Kontakte bereit.
Externe AnschlüsseJ1-, J2- und J3-Schraubklemmen an der Rückseite des Gestells
RelaiszustandsauswahlNormalerweise unter Spannung oder normalerweise stromlos, per Jumper wählbar
Bestellung und Lebenszyklus+
Die offizielle Meggitt-Teilenummer DS 268-081 führt den RLC16-Standard PNR 200-570-000-1Hh auf; Hh kennzeichnet die Hardwareversion. Überprüfen Sie vor dem Austausch die exakt installierte Revision.
Häufig gestellte Fragen

Fragen, die Käufer am häufigsten stellen

Was ist RLC16 200-570-000-012?+

RLC16 200-570-000-012 ist eine VM600-Relaiskarte mit 16 Wechsler-Relaisausgängen für Maschinenschutzanwendungen.

Wie viele Relais werden bereitgestellt von RLC16 200-570-000-012?+

RLC16 200-570-000-012 bietet 16 Relais, jedes mit COM-, NC- und NO-Kontakten.

Wofür muss der vollständige Bestellcode stehen? RLC16 200-570-000-012?+

RLC16 200-570-000-012 Erfordert, dass die vollständige PNR, einschließlich des Hardware-Versionssuffixes Hh, mit der installierten Karte übereinstimmt.

Welche Rack-Kompatibilität gilt für RLC16 200-570-000-012?+

RLC16 200-570-000-012 wird an der Rückseite eines VM600 ABE04x oder ABE056 Racks installiert und mit der Rückwandplatine verbunden.

Welche Verbindungen müssen überprüft werden? RLC16 200-570-000-012?+

RLC16 200-570-000-012 Erfordert die Bestätigung der Verdrahtung der Klemmen J1, J2 und J3, der Relaislasten und des per Jumper ausgewählten Relaiszustands.

Kann RLC16 200-570-000-012 wird es durch eine ähnlich aussehende Karte ersetzt?+

RLC16 200-570-000-012 Der Austausch sollte erst erfolgen, wenn die vollständige PNR, der Racktyp, die Kontaktbelastbarkeit, die Anschlussverdrahtung und die Relaiszustandskonfiguration überprüft wurden.

Welche Informationen sollten bei der Bestellung angegeben werden? RLC16 200-570-000-012?+

RLC16 200-570-000-012 Die Bestellung sollte die vollständige PNR, Fotos des Typenschilds, den Racktyp, die Hardwareversion, die Relaisverdrahtung und die Lastanforderungen enthalten.

KONTAKTIEREN SIE DEN PRODUKTSPEZIALISTEN

Überprüfen Sie Ihre Konfiguration mit Frida.

Bitte teilen Sie uns den vollständigen Bestellcode, die installierte Rack-Version, die Modulversionen, die Kommunikationsverkabelung und Anwendungsdetails mit, um Kompatibilität, Verfügbarkeit und Lieferzeit zu prüfen.

WÄHLEN SIE EINE DIREKTE KONTAKTMETHODE
DATENBLATT

Offizielles Datenblatt für
RLC16 200-570-000-012

Meggitt DS 268-081 identifiziert RLC16 200-570-000-012 als eine VM600-Relaiskarte in Standardversion mit dem Hardware-Versionssuffix 12.

Meggitt Vibro-Meter RLC16

Das offizielle Meggitt DS 268-081 behandelt die VM600 RLC16 Relaiskarte, ihre Relais-Nennwerte, die Rack-Installation, die Umgebungsbedingungen und die Bestellstruktur.

OFFIZIELLE DOKUMENTATION HERUNTERLADEN

Kontaktieren Sie uns, um Unterstützung zu erhalten.

Senden Sie bitte das vollständige Modell, die Menge und Ihre technische oder kaufmännische Frage.

Die Produktidentität und -spezifikationen basieren auf der offiziellen Meggitt DS 268-081; bitte überprüfen Sie vor dem Austausch die genaue PNR und die Hardwareversion.

RLC16 MODELLIDENTIFIZIERUNG

Wie RLC16 200-570-000-012 strukturiert ist

Meggitt Vibro-Meter ist die Produktlinie; RLC16 identifiziert die VM600 16-Relais-Karte; und RLC16 200-570-000-012 ist die vollständige mitgelieferte Referenz für die Systemzuordnung.

Meggitt Vibro-Meter • PRODUKTLINIE
RLC16 RelaiskarteMaschinenschutzsystem VM600 · Modulfamilie
BESTELLNUMMER

RLC16 · 200-570-000-012

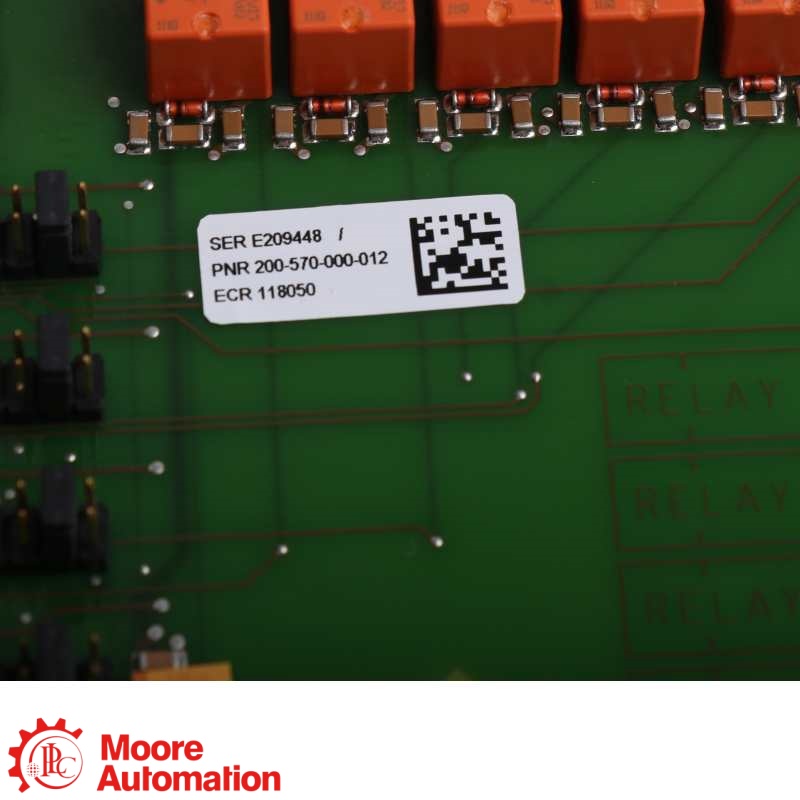

RLC16 bezeichnet die 16-Relais-Karte; 200-570-000 kennzeichnet die Produktfamilie der Standardversion; 12 ist das Suffix Hh für die Hardwareversion.

KARTENFUNKTION

16 Umschaltrelais · Schraubklemmen

Der RLC16 wird an der Rückseite eines VM600 ABE04x oder ABE056 Racks installiert und bietet COM-, NC- und NO-Kontakte für jedes Relais.

OFFIZIELLE BEWERTUNGEN

250 V AC · 5 A AC · 1250 VA maximale Schaltleistung

Der Relaiszustand wird üblicherweise durch Jumper-Auswahl aktiviert oder deaktiviert. Überprüfen Sie Rack, Verkabelung, Lasten und die Version der installierten Hardware.

Kompatibilitätsprüfung: Vor dem Austausch sollten die vollständige Teilenummer 200-570-000-012, die Hardwareversion, das ABE04x- oder ABE056-Rack, die Relaiszustands-Jumper, die Anschlussverdrahtung und die Belastbarkeit überprüft werden.
ANWENDUNGSBEREICHE

Mindmap zur Anwendung für RLC16 200-570-000-012

Maschinenschutzrelais16 Umschaltrelais-Ausgänge für Alarme und Abschaltlogik
VM600 Rack-InstallationInstallieren Sie den Einbau an der Rückseite des ABE04x oder ABE056 und überprüfen Sie die Kompatibilität der Rückwandplatine.
ANTRAGSZENTRUMRLC16 200-570-000-012VM600 16-Relais-Erweiterungskarte
SchraubklemmenanschlüsseJ1, J2 und J3 legen die Relaiskontakte COM, NC und NO frei.
ErsatzprüfungBitte bestätigen Sie die Teilenummer (PNR) 200-570-000-012, die Hardwareversion, den Racktyp, die Jumper, die Anschlussbelegung und die Belastbarkeit.
