Beschreibung - Kommunikationsmodul

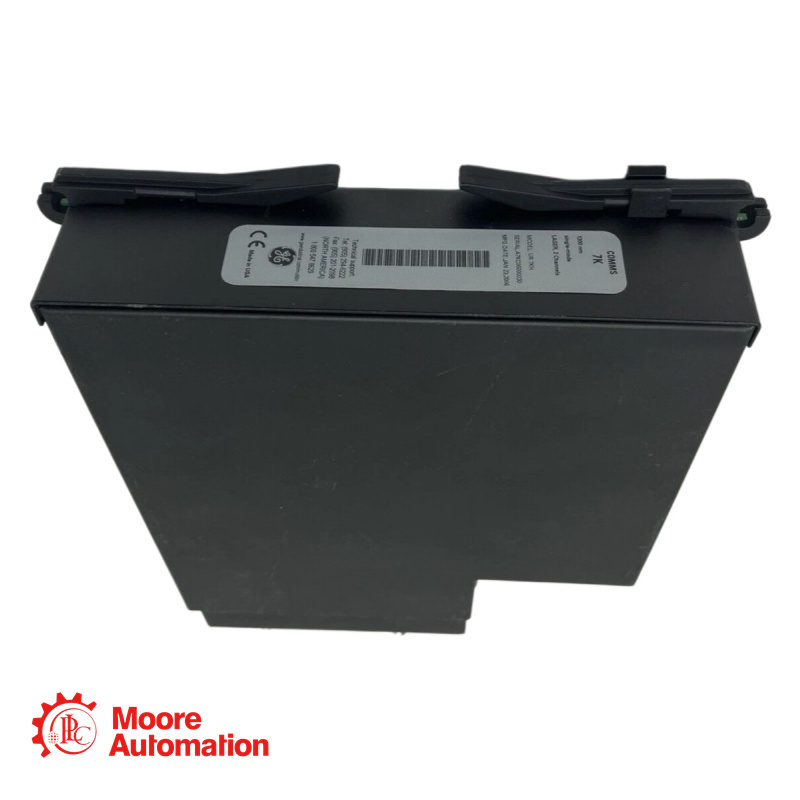

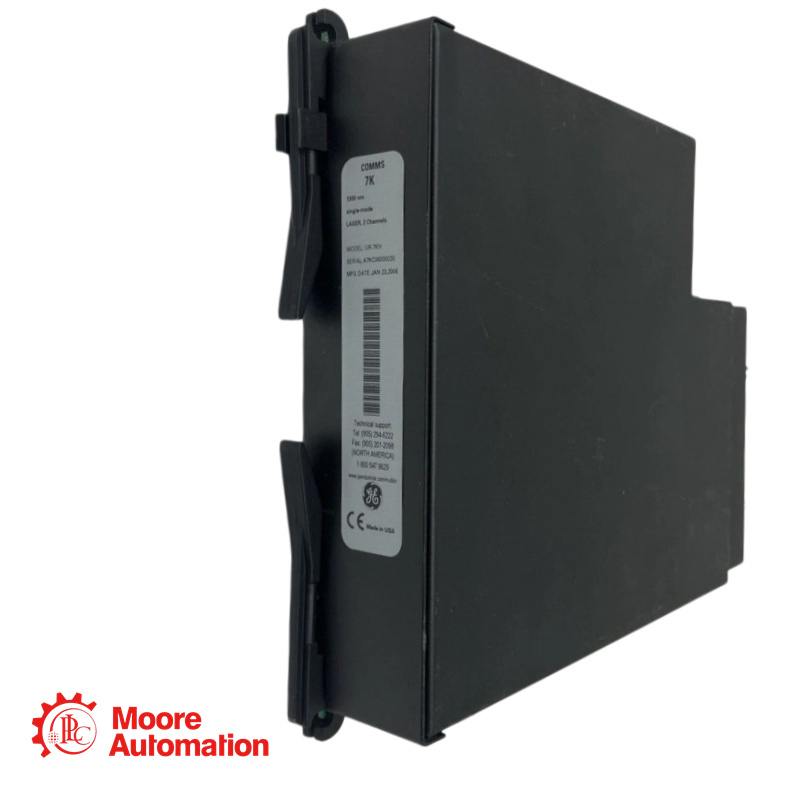

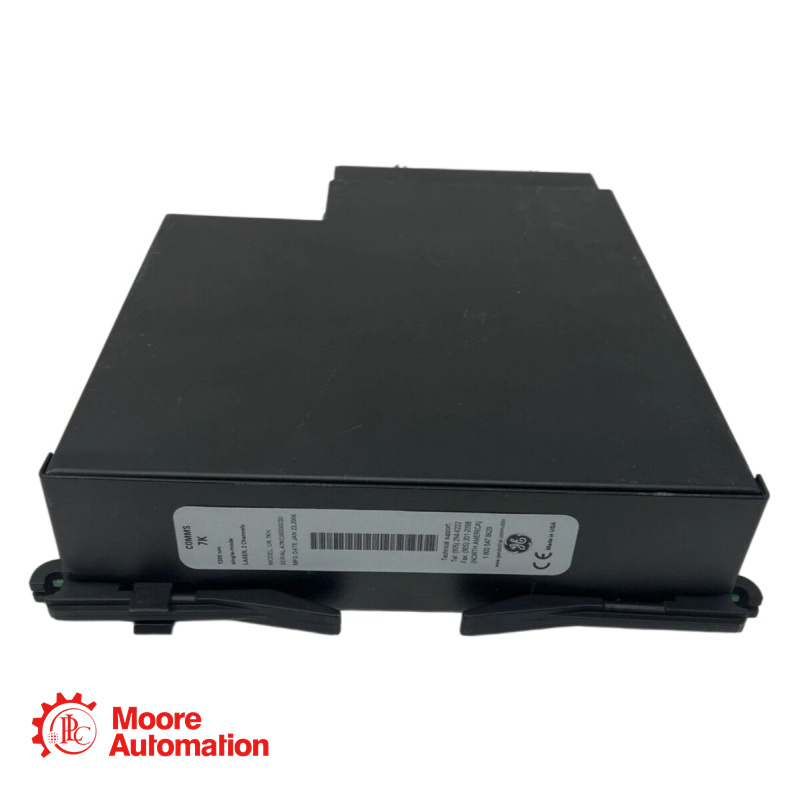

UR 7KH

Das Kommunikationsmodul UR-7KH von General Electric Multilin ist für den Einsatz in Universalrelais vorgesehen. Es ermöglicht die Kommunikation zwischen UR-Relais und ersetzt die herkömmliche, besonders teure Kupferverdrahtung. Diese Modulversion bietet dem Relais zwei Kommunikationskanäle: beides 1300-nm-Laserkanäle im Singlemode-Betrieb.

Die vom Modul bereitgestellten Kommunikationskanäle ermöglichen eine schnelle und sichere Datenübertragung. Das Relais kann die Systemkanäle überwachen und den Systemzustand prüfen. Diagnosedaten lassen sich in EnerVista UR, der branchenführenden Software von Multilin, die mit der Universal Relays-Serie kompatibel ist, anzeigen, analysieren und exportieren.

Parameter - Kommunikationsmodul

UR 7KH

Anzahl der Kanäle: 2 Kanäle

Fasertyp: Singlemode

Wellenlänge: 1300 nm

Steckverbindertyp: ST-Steckverbinder

Häufig gestellte Fragen (FAQ) Kommunikationsmodul

UR 7KH

F: Welche Kommunikationsmerkmale weisen die Universalrelais der GE UR-Serie Multilin UR-7KH auf?
A: Das UR-7KH ist ein Kommunikationsmodul (COMMS) für die Multilin-Universalrelais. Es gehört zur Variante 7K der Kommunikationsmodule vom Typ 7. Nicht alle Varianten sind in jedem Universalrelais verfügbar. Um einen umfassenden Überblick über die verfügbaren Optionen für das jeweilige Multilin-Universalrelais zu erhalten, konsultieren Sie bitte die Bestelloptionen. Beispielsweise kann das UR-7KH im Transformatorschutzsystem T60 eingesetzt werden. In Kapitel 2 des T60-Produktkatalogs finden Sie Tabellen mit den Bestellcodes, die die im Relaissystem kompatiblen Kommunikationsmodule vom Typ 7 aufzeigen. Der Bestellcode 7K steht für ein Zweikanal-Singlemode-Modul mit einer Laserwellenlänge von 1300 nm. Die 7K-COMMS-Module sind analog zu den Modulen 73, 72 und 7D (Faserlasermodul) mit zwei Kanälen konfiguriert. Der erste Kanal ist vertikal über dem zweiten Kanal angeordnet. Der erste Kanal verfügt über einen Tx1- und einen Rx1-Abschnitt, der zweite Kanal über eine Tx2- und eine Rx2-Option innerhalb des Laserfasermoduls.

Modellvergleich – Kommunikationsmodul

Besonderheit

UR-7KH

UR-7H

UR-7J

Kanäle

2 Kanäle

2 Kanäle

2 Kanäle

Fasertyp

Einzelmodus

Multi-Modus

Einzelmodus

Sender

LASER

LED

ELED

Wellenlänge

1300 nm

820 nm

1300 nm

Typischer Abstand

Langstrecke (bis zu 30+ km)

Kurzstrecke (bis zu 2 km)

Mittelstrecke (bis zu 15 km)

Anschluss

ST-Typ

ST-Typ

ST-Typ
