Beschreibung - Universalrelais

UR 4DH

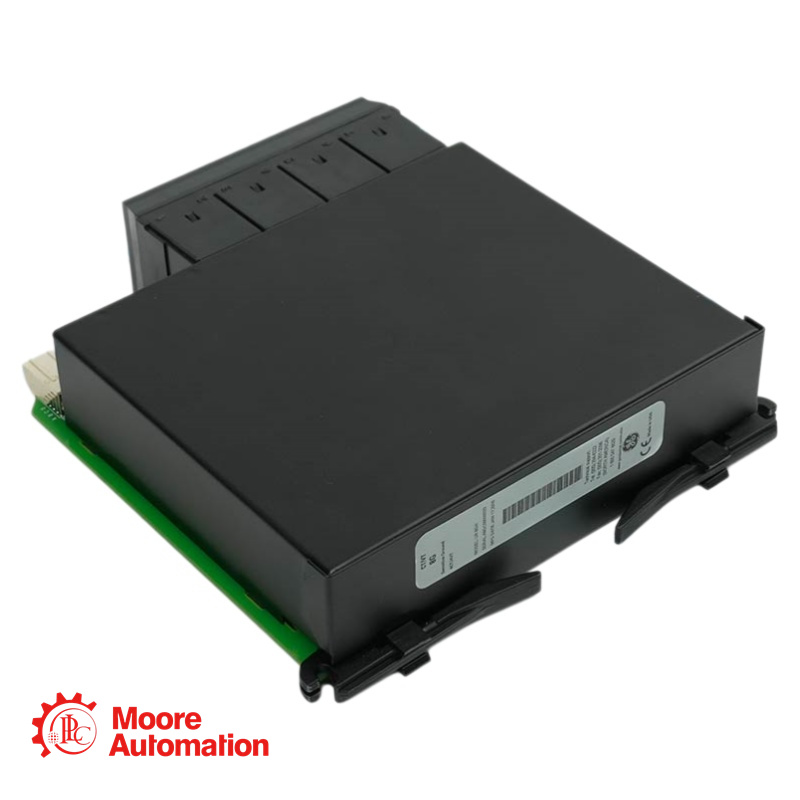

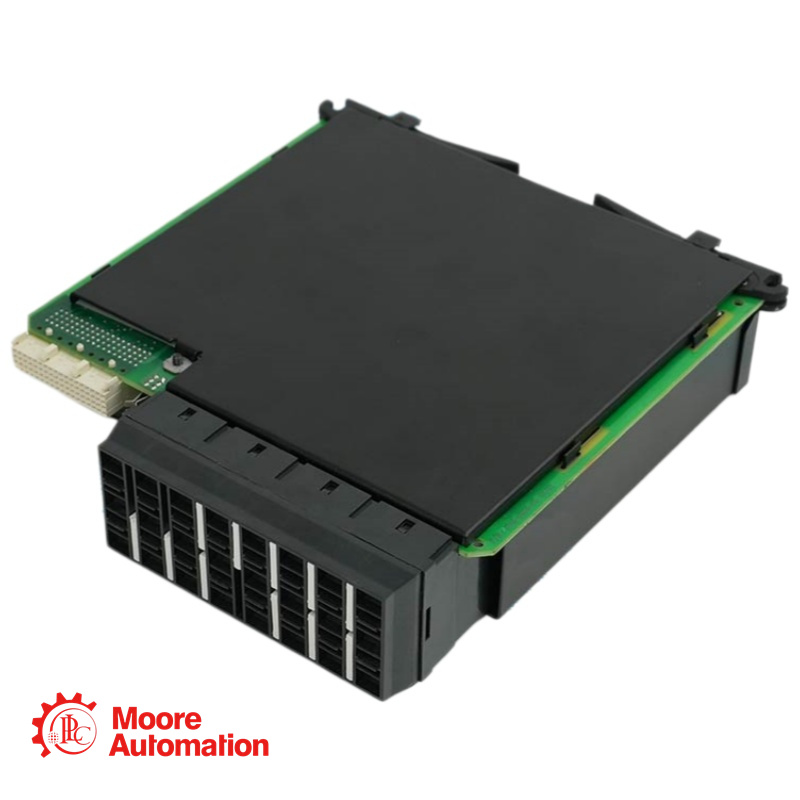

Das UR-4DH UR-Modul von General Electric Multilin, das die Universal Relay-Serie mit digitaler I/O-Kommunikation und einer Reihe digitaler Ein- und Ausgänge ausstattet, ist von unschätzbarem Wert, um kostspielige Installationskosten und überflüssige Verbindungen zu vermeiden.

Das T60-System ist mit skalierbarer Hardware ausgestattet und ermöglicht es Benutzern, ihre Module über die klappbare Frontplatte, die den Zugang zum Modulfach freigibt, aufzurüsten. Nach dem Entfernen der Schraube, die die Frontplatte normalerweise fest verschlossen hält, können Benutzer Module entnehmen, indem sie die Druckstifte zusammendrücken und das Modul vorsichtig herausschieben. Benutzer sollten sich merken, in welchem ​​Steckplatz sich das alte Modul befand, da Module nur durch Module desselben Typs ersetzt werden können.

Die vom Modul bereitgestellten digitalen I/O-Kommunikationsschnittstellen ermöglichen die digitale Kommunikation des Relais mit anderen Relais und Unterverteilungsgeräten. Dadurch entfallen zusätzliche Verbindungen und Kommunikationsmethoden. Diese Kommunikation ist sowohl schnell als auch sicher und erhöht die Cybersicherheit des Geräts, ohne die Übertragungsraten zu beeinträchtigen. Durch die Integration so vieler Funktionen in ein kompaktes Gerät senkt die Universal-Relais-Serie die Kosten für den Anwender langfristig.

Das Modul stellt digitale Ausgänge bereit, darunter Typen wie Auslöse-bewertete Form-A- und Solid-State-Relais-Verriegelungsausgänge sowie Form-C-Ausgänge.

Parameter - Universalrelais

UR 4DH

Digitale Ausgänge: Bis zu 64 Ausgänge
Ausgabeaktivierungsgeschwindigkeit:< 4 ms (für Form-A-Auslöseausgänge)
Eingangsspannungsbereich: 24–250 V DC / 24–250 V AC
Ausgangskontaktbelastbarkeit: 7 A bei 250 V AC/DC
Kommunikationsprotokoll: Interner UR-Bus
Konfigurationssoftware: EnerVista UR
Betriebstemperatur: -40 °C bis +70 °C (-40 °F bis +158 °F)
Lagertemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F)
Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend

Häufig gestellte Fragen (FAQ) Universalrelais

UR 4DH

F: Welche Rolle spielt ein GE UR-4DH E/A-Modul in der Multilin UR-Serie universeller Relaissysteme?

Das A:A UR-4DH ist ein digitales Multilin-I/O-Modul. Es kann dem Universalrelais bis zu 96 Kontakteingänge bereitstellen. Die Eingangsspannung beträgt bis zu 250 V (Netzspannung). Zusätzlich bietet das Modul bis zu 64 Kontaktausgänge. Diese Ausgänge dienen der Steuerung oder Überwachung von Zusatzgeräten in Schutzanwendungen. Die im Modul enthaltenen digitalen Karten variieren. Sie können Form-A, Form-C, verriegelnd, Fast Form-C oder Halbleiterrelais (SSR) sein. Die Karten unterscheiden sich darin, ob sie Stromüberwachung, Gleichspannungs- oder Isolationseingänge bieten. Die isolierten Eingänge verfügen über eine automatische Einbrennfunktion. Mechanische Verriegelungen der digitalen Ausgänge ermöglichen den Einsatz in stabilen Verriegelungssystemen und ersetzen Sperrrelais und mechanische Schalter. Wenn es sich beim I/O-Modul um ein Form-A-Modul handelt, dann haben die digitalen Ausgänge Aktivierungszeiten von weniger als 4 ms bei nassen oder trockenen Kontakten.

Modellvergleich - Universalrelais

Besonderheit

UR-4DH (Standard Digital I/O)

UR-6DH (Erweiterte digitale Ein-/Ausgänge)

UR-8BV (Hochdichte E/A)

Hauptfunktion

Universelle digitale E/A-Erweiterung

Hochdichte digitale Ein-/Ausgänge mit erweiterten Kontakteingängen

Maximale I/O-Dichte für die Automatisierung von Großumspannwerken

Typische maximale Eingangsgrößen

Konfigurierbare Kontakteingänge (bis zu 96 im System)

16 Kontakteingänge (Form-C)

Bis zu 120 Kontakteingänge (Systemebene)

Typische Maximalleistungen

Bis zu 64 konfigurierbare Ausgänge

Begrenzt/Variiert je nach Konfiguration

Bis zu 72 Kontaktausgänge (Systemebene)

Unterstützte Ausgabetypen

Form-A, Form-C, SSR-Verriegelung

Formular C (Standard)

Form-A, Form-C, Fast Form-C, SSR, Latching

Reaktionszeit (Ausgang)

<4 ms (Form-A-Auslösebewertung)

Standard

<4 ms (Form-A)

Eingangsspannungsbereich

24–250 V Gleichstrom / 24–250 V Wechselstrom

Variiert (abhängig von der Modulkonfiguration)

Bis zu 250 V AC/DC

Umweltbewertung

-40 °C bis +70 °C

-40 °C bis +70 °C (typisch für die UR-Serie)

-40 °C bis +70 °C (typisch für die UR-Serie)
