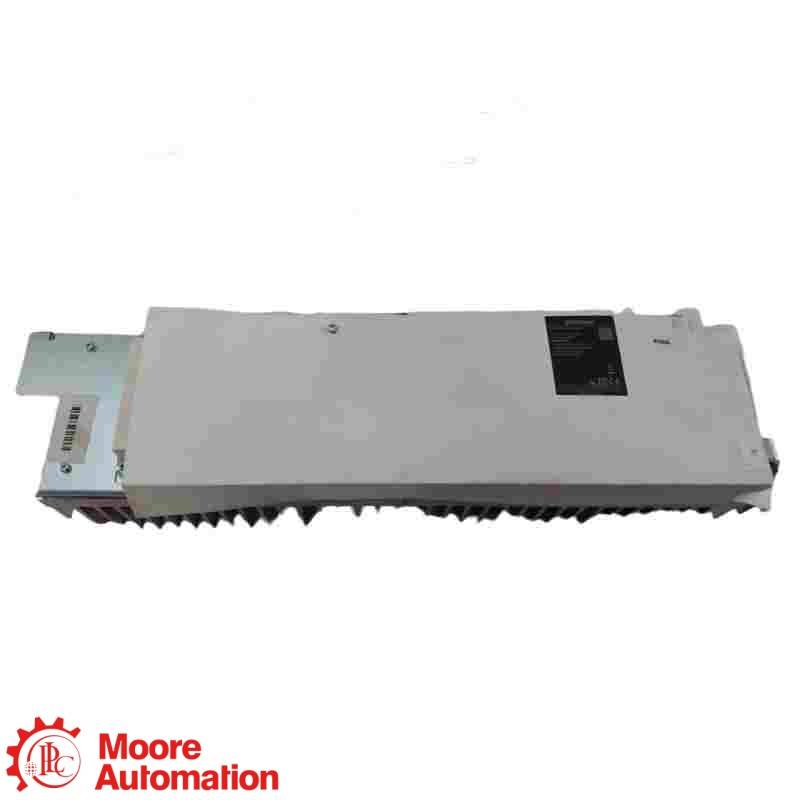

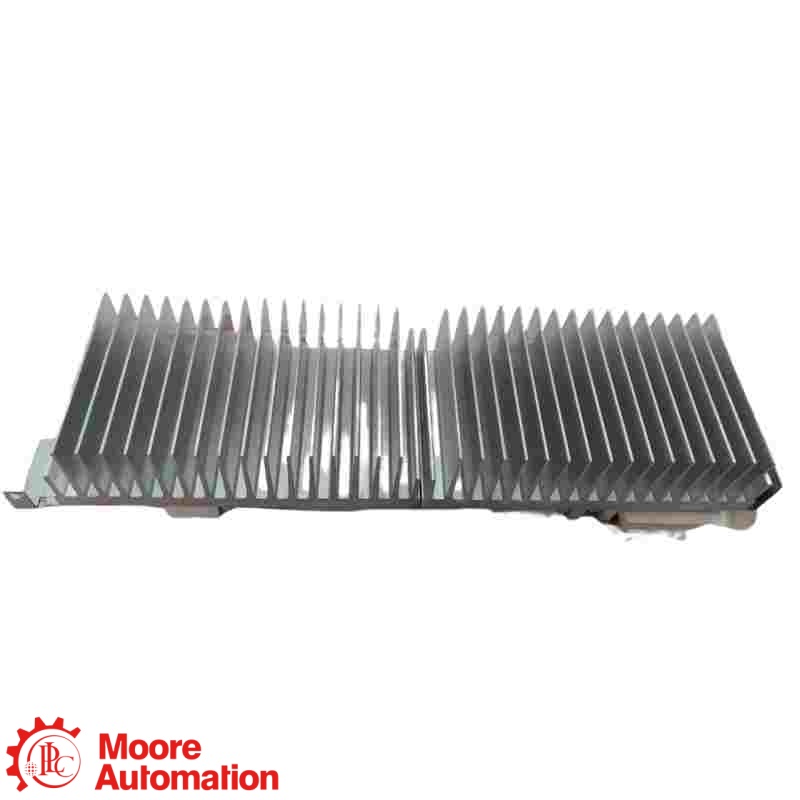

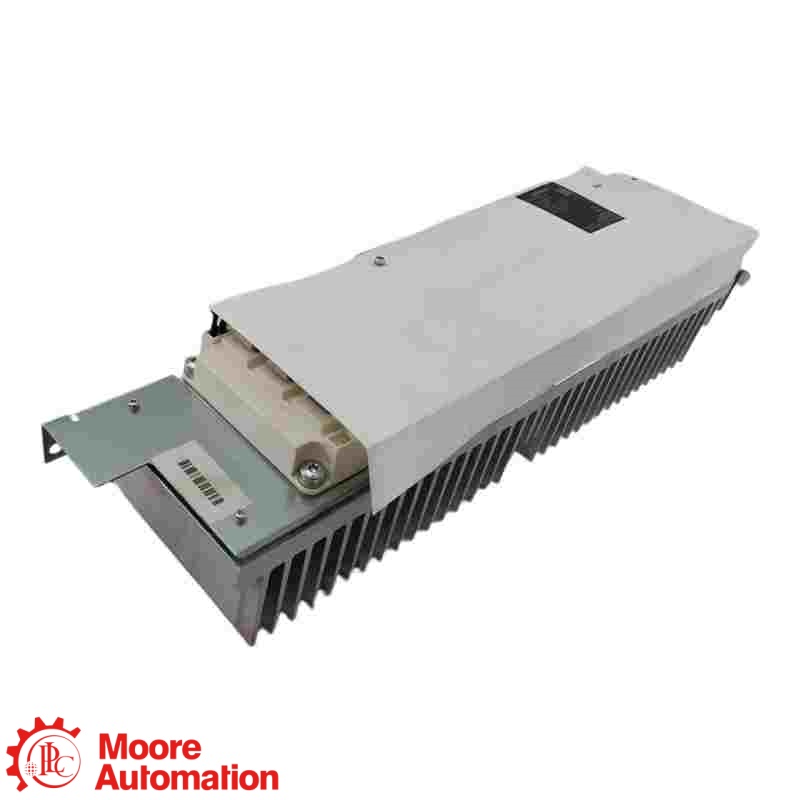

Siemens 6SL3300-1AE32-5AA0 SINAMICS S120 Bremsmodul

6SL3300-1AE32-5AA0 Das Siemens SINAMICS S120 Bremsmodul ist für ein Chassis der Baureihe GX vorgesehen. Es wird an den 600-V-Gleichstromzwischenkreis angeschlossen, um überschüssige Energie abzuführen. Bitte prüfen Sie vor der Verwendung die Hardware des Chassis und die Nennleistung des Zwischenkreises.

6SL3300-1AE32-5AA0 Die Nennleistung beträgt laut Tabelle 50 kW PDB, 250 kW P15 Spitze für 15 Sekunden, 200 kW P20 und 100 kW P40. Passen Sie die Daten für Betriebsdauer und Bremswiderstand an den installierten Antrieb an.

6SL3300-1AE32-5AA0 ist mit einem SINAMICS S120 Chassis GX verbunden. Verwenden Sie keine FX-, HX- oder JX-Hardware, bevor die mechanische Passform, die Zwischenkreisspannung, die Stromschienen- und Steuerungskompatibilität überprüft wurden.

6SL3300-1AE32-5AA0 Verwendet R1/R2 M8-Schraubverbindungen; der angegebene maximale Anschlussquerschnitt beträgt 50 mm² und der Zwischenkreisstrom 378 A. Überprüfen Sie vor der Verdrahtung die Kabeldimensionierung, das Anzugsmoment und die Zwischenkreisentladung.

6SL3300-1AE32-5AA0 Das Gerät verfügt über einen 600-V-DC-Eingang. Laut Handbuch liegt der digitale Eingang des X21 zwischen −3 und 30 V, wobei 15–30 V für hohe und −3–5 V für niedrige Spannungen ausgelegt sind. Zusätzlich bietet es einen 24-V-DC-Ausgang mit bis zu 500 mA; bitte überprüfen Sie die Verdrahtung.

Vor der Installation oder dem Austausch 6SL3300-1AE32-5AA0, bestätigen Sie die vollständige Artikelnummer, 600 V DC-Zwischenkreis, GX-Chassis-Passform, Bremswiderstandsauswahl, 50 mm² Kabelbegrenzung, M8-Anschlüsse, Trenn- und Entladeverfahren, Revision und gespeicherte Antriebskonfiguration.

Für 6SL3300-1AE32-5AA0Bitte geben Sie das genaue Typenschild, den eingebauten SINAMICS S120 Chassis-Typ, die DC-Link-Nennwerte, die Bremswiderstandsdaten, Fotos von Stecker und Sammelschiene, Revision, Menge und Austauschzweck an, damit die Kompatibilität unabhängig überprüft werden kann.
