 /Siemens 6SL3120-1TE22-4AD0 SINAMICS S120 Einzelmotormodul

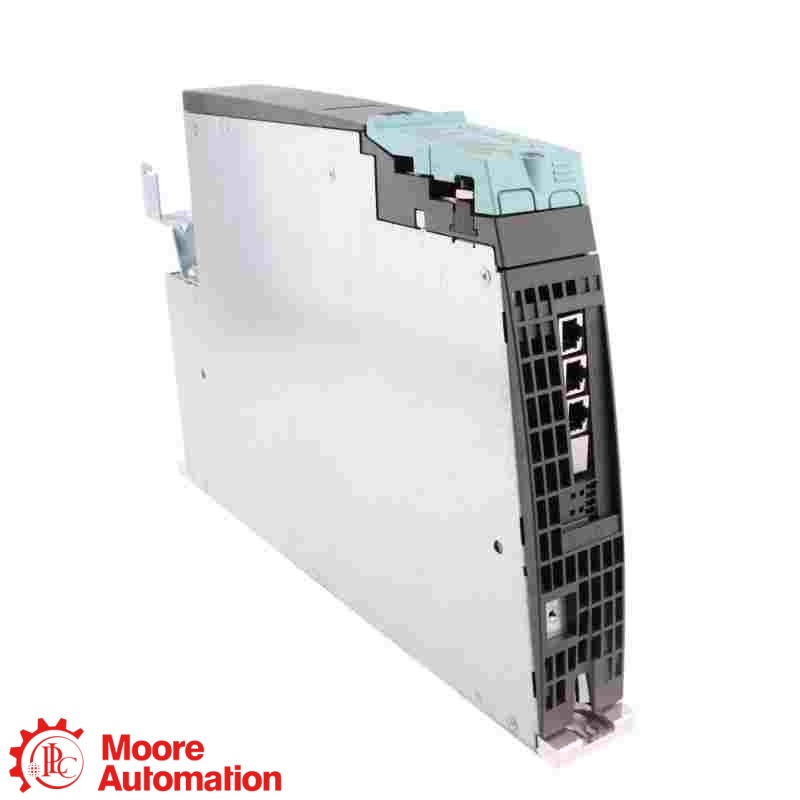

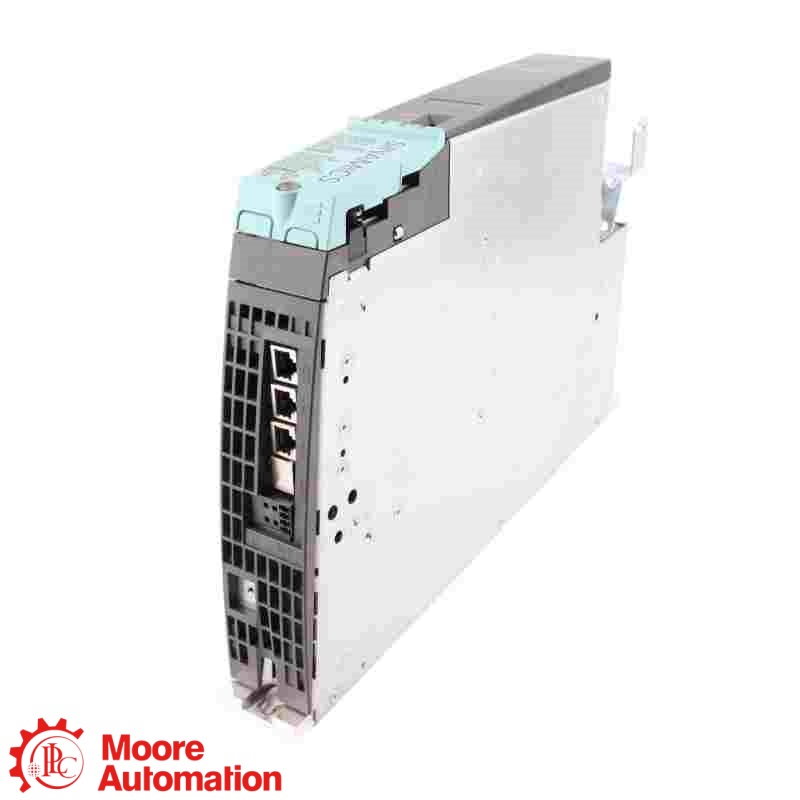

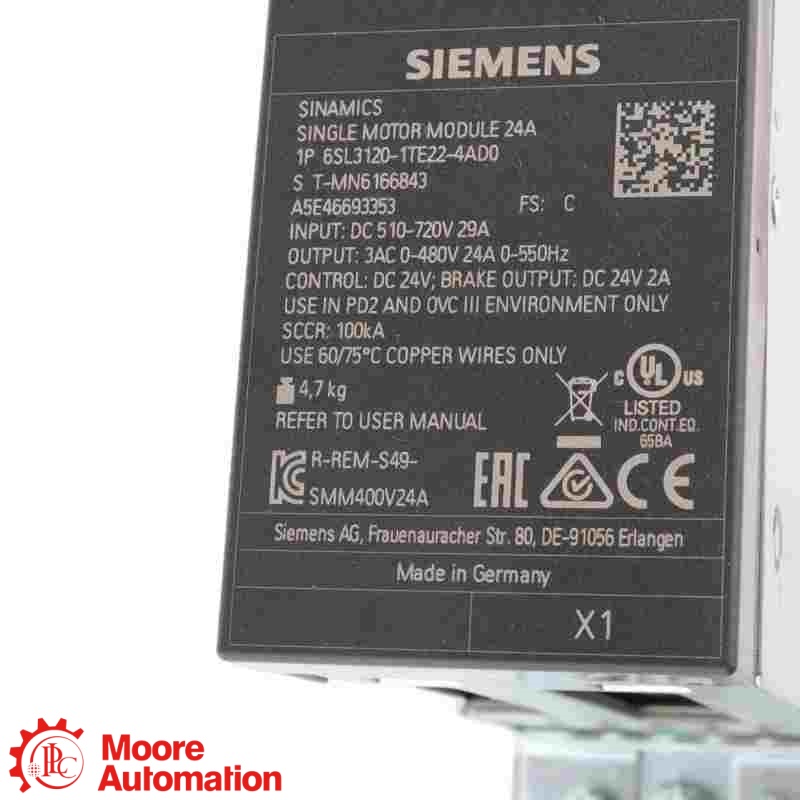

Siemens 6SL3120-1TE22-4AD0 SINAMICS S120 Einzelmotormodul
Siemens 6SL3120-1TE22-4AD0 SINAMICS S120 Einzelmotormodul
Siemens 6SL3120-1TE22-4AD0 SINAMICS S120 Einzelmotormodul

Siemens 6SL3120-1TE22-4AD0 SINAMICS S120 Einzelmotormodul

Siemens SINAMICS S120 · 24 A EINZELMOTORMODUL

6SL3120-1TE22-4AD0

Der 6SL3120-1TE22-4AD0 ist ein Siemens SINAMICS S120 Einzelmotormodul mit einer Nennleistung von 24 A im Buchformat Typ D mit interner Luftkühlung.

BEWERTUNGSSTROM24 A
GRUNDLASTSTROM20.4 A
Zwischenkreisspannung510 bis 720 V Gleichstrom
KÜHLUNGINNENLUFT
HERSTELLERSiemens
ZUSTAND / GARANTIEOriginal Neuware · Ein Jahr Garantie
ISO-ZERTIFIZIERUNGISO-zertifiziertes Produkt
ÜBERPRÜFUNG● Produktfotos und -videos werden auf Anfrage bereitgestellt.
ANGEBOT ANFORDERN
Jetzt anfragen
MODELLSUCHEFinden Sie eine bestimmte TeilenummerÖffnen Sie direkt die am besten passende Produktseite von Moore Automation.
SIEMENS ● SINAMICS S120 EINZELMOTORMODUL
Siemens SINAMICS S120

6SL3120-1TE22-4AD0

24 A · 510 bis 720 V Gleichstrom

D-TYP-MODUL IM BUCHGRÖSSE

PRODUKTROLLE
6SL3120-1TE22-4AD0 ist ein Siemens SINAMICS S120 Einzelmotormodul mit einer Nennleistung von 24 A und einem Grundlaststrom von 20,4 A im Buchformat D-Typ.
KONFIGURATIONSANMERKUNG
Für 6SL3120-1TE22-4AD0Siemens bezeichnet diesen Artikel als 24-A-Einzelmotormodul in Buchgröße (Typ D) mit interner Luftkühlung. Bitte prüfen Sie vor der Bestellung die vollständige Bestellnummer, die Zwischenkreisspannung, den Motorstrom, die Montageart und die Kühlanforderungen.
👩‍💼
SIE WOLLEN DEN BESTEN PREIS?
Frida
Vertriebsleiter 🏆
E-MAILsales5@mooreplc.com WhatsApp+86 153 5940 8275
AUFSCHLUSS DER BESTELLNUMMER

Wie 6SL3120-1TE22-4AD0 aufgebaut ist

6SL3120
SINAMICS S120 Einzelmotormodul-Familie Die Siemens-Bestellfamilienkennung für SINAMICS S120 Einzelmotormodule
1TE22-4AD0
24 Eine Variante im Buchformat vom Typ D Die Siemens-Auswahldaten ordnen dieses Suffix genau der intern luftgekühlten 24-A-Version im Buchformat (Typ D) zu.
HERSTELLER-REFERENZMERKMALE

Technische Spezifikationen

Siemens 6SL3120-1TE22-4AD0 ↗
SINAMICS S120 24 EINZELMOTORMODUL

Technische Daten auf einen Blick

Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.

BEWERTUNGSSTROM24 A
GRUNDLASTSTROM20.4 A
DC-LINK510 bis 720 V Gleichstrom
FORMATBuchgröße D-Type
Offizielle Siemens SINAMICS S120 Auswahl- und Betriebsdaten.
Offizielle ProduktverifizierungBitte überprüfen Sie die vollständige Bestellnummer. 6SL3120-1TE22-4AD0Bitte beachten Sie vor der Bestellung die Anforderungen an Nennstrom, Zwischenkreisversorgung, Buchformatmontage, Kühlung und Motoranschluss.
ALLGEMEINE INFORMATIONEN −
MarkeSiemens
Teilenummer6SL3120-1TE22-4AD0
ProduktartEinzelmotormodul
ProduktfamilieSINAMICS S120
FormatBuchgröße D-Type
KühlmethodeInterne Luftkühlung
Elektrische Nennwerte ＋
Bemessungsstrom24 A
Grundlaststrom20.4 A
S6 40% Strom32 A
Spitzenstrom72 A
Zwischenkreisspannung510 bis 720 V Gleichstrom
Ausgabe und Systemnutzung ＋
Nennausgangsspannung3 AC 400 V
Nennimpulsfrequenz4 kHz
SicherheitskapazitätUnterstützt erweiterte sicherheitsintegrierte Funktionen
Mechanik und Installation ＋
SchutzgradSchutzart IP20 / UL (offen)
Abmessungen (B × H × T)50 × 380 × 270 mm
Nettogewicht4,7 kg
Elektronische Stromversorgung24 V DC (−15 % / +20 %)
Kühlluftbedarf0,0147 m³/s (53 m³/h)
Im Lieferumfang enthaltenes ZubehörDRIVE-CLiQ-Kabel
Quelle: Offizielle Siemens SINAMICS S120 Auswahldaten und Bedienungsanleitung für 6SL3120-1TE22-4AD0.
Häufig gestellte Fragen

Fragen, die Käufer am häufigsten stellen

Um welche Art von SINAMICS-Komponente handelt es sich? 6SL3120-1TE22-4AD0?＋

6SL3120-1TE22-4AD0 ist ein Siemens SINAMICS S120 Einzelmotormodul im Buchformat D-Typ.

Welcher Nennausgangsstrom 6SL3120-1TE22-4AD0 bieten?＋

6SL3120-1TE22-4AD0 hat einen Nennausgangsstrom von 24 A.

Für welche Grundlast- und Spitzenströme sind diese Angaben angegeben? 6SL3120-1TE22-4AD0?＋

6SL3120-1TE22-4AD0 hat einen Grundlaststrom von 20,4 A und einen Spitzenstrom von 72 A.

Welcher Zwischenkreisspannungsbereich ist spezifiziert für 6SL3120-1TE22-4AD0 ?＋

6SL3120-1TE22-4AD0 ist für eine Gleichstrom-Zwischenkreisspannung von 510 bis 720 V ausgelegt.

Welche Ausgangsspannung ist angegeben für 6SL3120-1TE22-4AD0?＋

6SL3120-1TE22-4AD0 bietet eine Nennausgangsleistung von 3 AC 400 V.

Welches Kühl- und mechanische Format 6SL3120-1TE22-4AD0 verwenden?＋

6SL3120-1TE22-4AD0 nutzt interne Luftkühlung in einem 50 mm breiten Gehäuse vom Typ D im Buchformat.

Was sollte vor der Bestellung überprüft werden? 6SL3120-1TE22-4AD0?＋

Für 6SL3120-1TE22-4AD0Bitte bestätigen Sie die vollständige Artikelnummer, die Zwischenkreisspannung, den Motorstrom, die Nutgröße (Buchgröße), den Kühlluftstrom und die Motorverdrahtung.

KONTAKTIEREN SIE DEN PRODUKTSPEZIALISTEN

Überprüfen Sie Ihre Konfiguration mit Frida.

Bitte teilen Sie uns die vollständige Bestellnummer, die DC-Link-Daten, den Motorstrom, die Steckplatzgröße (Booksize), die Kühlungs- und Verdrahtungsanforderungen mit, um Kompatibilität, Verfügbarkeit und Lieferzeit zu prüfen.

WÄHLEN SIE EINE DIREKTE KONTAKTMETHODE
DATENBLATT

Handbücher und offizielle Referenzen für
6SL3120-1TE22-4AD0

Offizielle Herstellerreferenzinformationen von Siemens für das SINAMICS S120 24 A Einzelmotormodul.

Offizieller Datenblattstatus

Die offiziellen Produktdaten von Siemens identifizieren 6SL3120-1TE22-4AD0 als ein 24 A SINAMICS S120 Einzelmotormodul im Buchformat D-Typ mit interner Luftkühlung.

OFFIZIELLES DATENBLATT ANSEHEN

Kontaktieren Sie uns, um Unterstützung zu erhalten.

Senden Sie bitte das vollständige Modell, die Menge und Ihre technische oder kaufmännische Frage.

Die technischen Angaben auf dieser Produktseite basieren auf öffentlich zugänglichen offiziellen Dokumentationen des Herstellers Siemens.

SINAMICS S120 MODULBEZIEHUNG

Wie 6SL3120-1TE22-4AD0 in die Siemens SINAMICS S120-Reihe passt

Siemens ist die Marke; SINAMICS S120 ist die Familie der modularen Antriebssysteme; und 6SL3120-1TE22-4AD0 ist das 24 A Buchformat D-Typ Einzelmotormodul mit interner Luftkühlung.

Siemens · MARKE
Siemens SINAMICS S120EINZELMOTORMODUL · BUCHFORMAT D-TYP
Nennausgangsstrom

24 A · 20,4 A Grundlast

6SL3120-1TE22-4AD0 hat einen Nennausgangsstrom von 24 A und einen Grundlaststrom von 20,4 A.

DC-Zwischenkreisversorgung

510 bis 720 V Gleichstrom

Passen Sie das Modul an den spezifizierten DC-Zwischenkreisspannungsbereich des SINAMICS S120 an.

KÜHLKONFIGURATION

INTERNE LUFTKÜHLUNG

Die vorgegebenen Kühlluftströme und Montageabstände (Buchgröße) müssen eingehalten werden.

Systembeziehung: Vor der Installation bitte die vollständige Artikelnummer, die Zwischenkreisspannung, den Motorstrom, die Steckplatzgröße, die Kühlung und die Verdrahtung überprüfen.
ANWENDUNGSBEREICHE

Anwendungsübersicht für 6SL3120-1TE22-4AD0

Modulare MaschinenantriebeVersorgt eine Motorachse innerhalb eines SINAMICS S120 Antriebssystems
Büchergroße LaufwerksschränkePassend für das 50-mm-D-Modulformat (Buchgröße).
ANTRAGSZENTRUM 6SL3120-1TE22-4AD0 SINAMICS S120 24 A Einzelmotormodul
Sicherheitsintegrierte AnwendungenUnterstützt erweiterte sicherheitsintegrierte Funktionen
Kühlung und VerkabelungPrüfen Sie die Anschlüsse für Luftstrom, Gleichstromzwischenkreis, Motorkabel und DRIVE-CLiQ.
