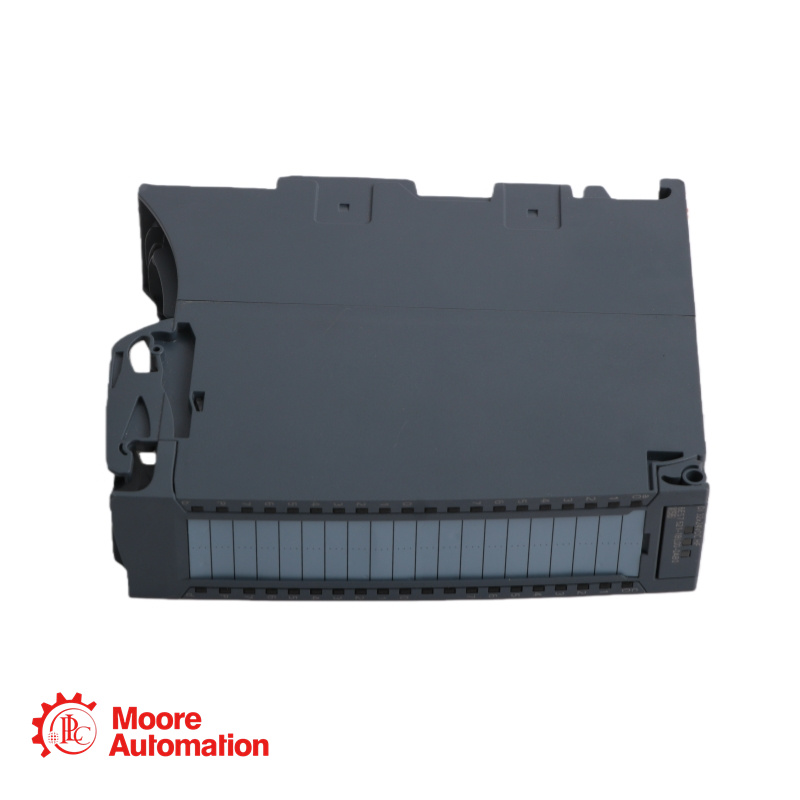

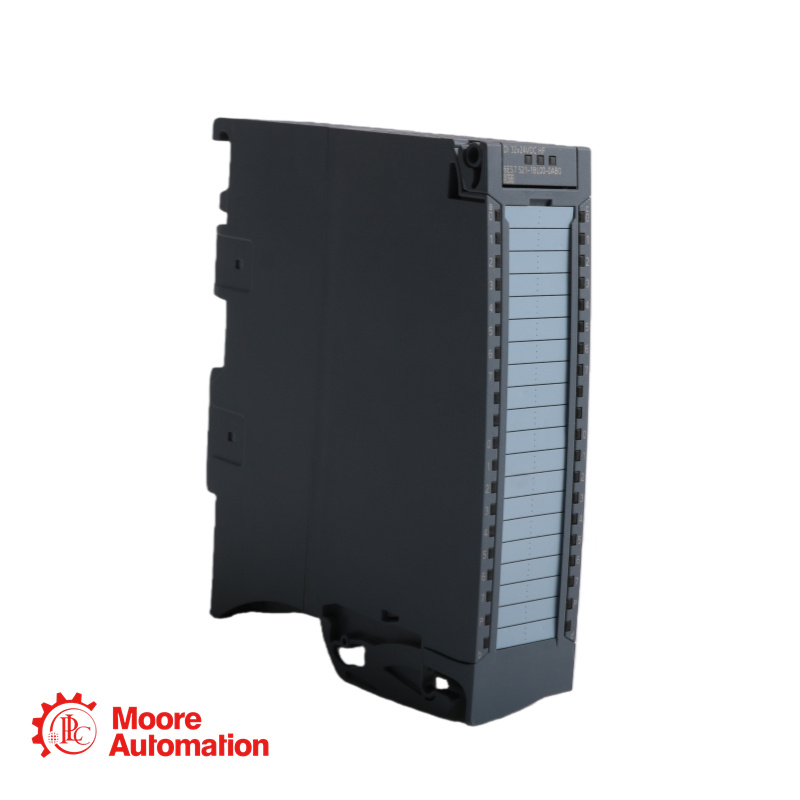

Siemens 6ES7521-1BL00-0AB0 Digital Input Module

Produktdatenblatt

Produktbezeichnung: DI 32x24VDC HF
Artikelnummer (MLFB): 6ES7521-1BL00-0AB0
Funktionsstatus der Hardware: ab FS04
Firmware-Version: V2.2.1
Anzahl der digitalen Eingänge: 32
Eingangstyp: P-Messung (Stromversorgung), 24 VDC, IEC 61131 Typ 3
Eingangsspannungsbereich für Signal „1“: +11 bis +30 V DC
Eingangsspannungsbereich für Signal „0“: -30 bis +5 V DC
Eingangsstrom für Signal „1“ (typisch): 2,5 mA
Eingangsverzögerung konfigurierbar: Ja, 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 ms
Minimale Eingangsverzögerung: 0,05 ms
Maximale Eingangsverzögerung: 20 ms
Zählerfunktion: Ja, bis zu 2 Zähler, max. Zählfrequenz 6 kHz, 32 Bit, Auf-/Abwärtszählung
Encoderanschluss: 2-Draht-Sensor unterstützt, max. Ruhestrom 1,5 mA
Isochroner Modus: Ja, minimale Filter-/Verarbeitungszeit 80 µs, minimale Buszykluszeit 250 µs
Elektrische Isolation: Die Kanäle sind in Gruppen von 16 voneinander isoliert und vom Backplane-Bus getrennt.
Isolationsprüfspannung: 707 V DC (Typprüfung)
Versorgungsspannung: 24 V DC (Bereich: 19,2 V bis 28,8 V), Verpolungsschutz
Stromverbrauch (max.): 40 mA (20 mA pro Gruppe)
Leistungsaufnahme vom Backplane-Bus: 1,1 W
Typischer Leistungsverlust: 4,2 W
Kabellänge: Geschirmt max. 1000 m, ungeschirmt max. 600 m
Betriebstemperatur (horizontal): -30 °C bis 60 °C (ab FS05)
Betriebstemperatur (vertikal): -30 °C bis 40 °C (ab FS05)
Maximale Installationshöhe: 5000 m (mit Einschränkungen oberhalb von 2000 m)
Modulabmessungen: 35 mm (B) × 147 mm (H) × 129 mm (T)
Ungefähres Gewicht: 260 g
