6ES7510-1SJ01-0AB0 Spezifikationen

6ES7510-1SJ01-0AB0 Beschreibung

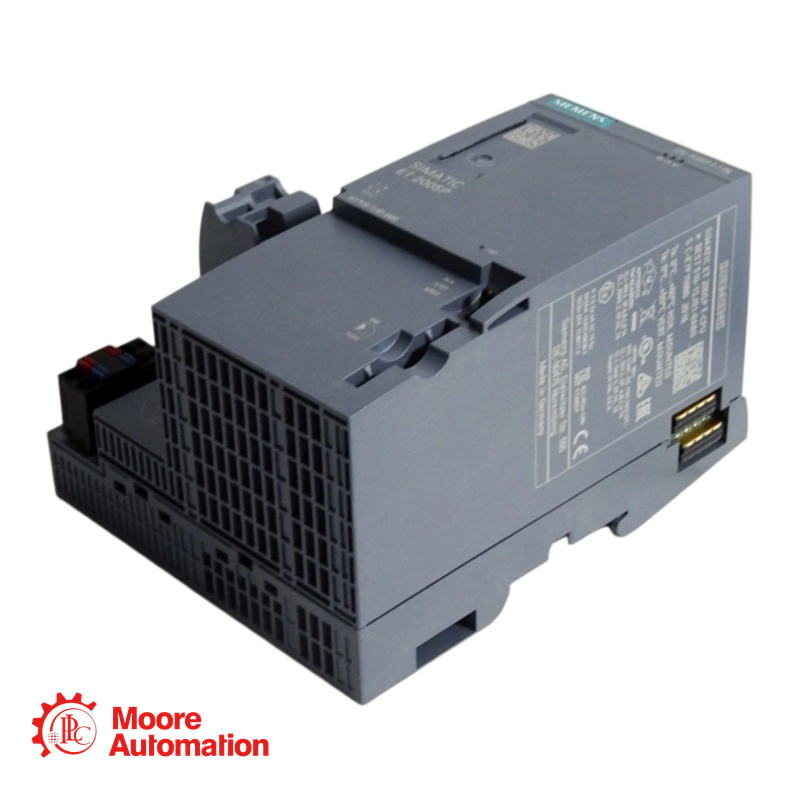

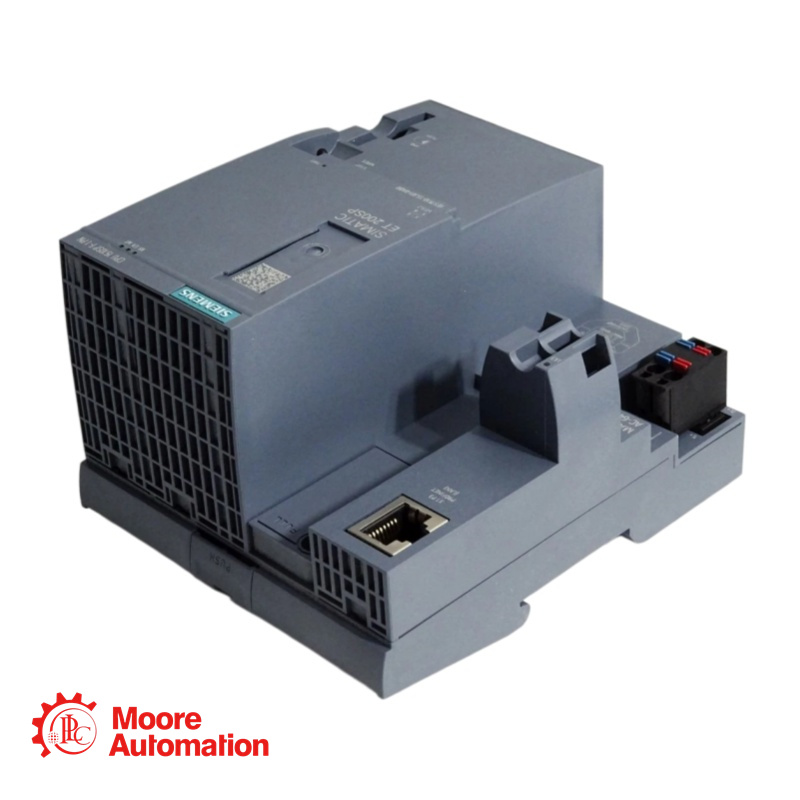

Der 6ES7510-1SJ01-0AB0 Es handelt sich um eine CPU 1510SP F-1 PN aus dem Siemens SIMATIC ET 200SP verteilten E/A-System. Sie ist eine kompakte, ausfallsichere Zentraleinheit, die für sicherheitsrelevante Anwendungen mit hohen Leistungs- und Flexibilitätsanforderungen entwickelt wurde.

Die CPU verfügt über eine PROFINET IRT-Schnittstelle mit integriertem 3-Port-Switch (ein fester Port und zwei Ports über BusAdapter). Für den Betrieb ist eine SIMATIC-Speicherkarte erforderlich; BusAdapter ermöglichen flexible Netzwerkverbindungsoptionen.

Mit 150 KB Arbeitsspeicher für Programme und 750 KB für Daten eignet sich diese CPU für kleine bis mittelgroße Automatisierungsaufgaben mit Sicherheitsanforderungen. Sie bietet eine Bit-Performance von 72 ns und unterstützt den isochronen Modus mit minimalen OB-Zykluszeiten von 625 μs.

Die CPU ist für den Einsatz in verteilten Automatisierungsarchitekturen konzipiert und unterstützt bis zu 64 ET 200SP-Module und 16 ET 200AL-Module pro Rack. Sie bietet umfassende Sicherheitsfunktionen mit PROFIsafe V2.4/V2.6-Unterstützung und erreicht die Sicherheitsklassifizierungen SIL 3 und PLe.

6ES7510-1SJ01-0AB0 Alternative Namen

6ES7510-1SJ01-0AB0 Häufig gestellte Fragen

Was ist die Teilenummer 6ES7510-1SJ01-0AB0?

Es handelt sich um eine CPU 1510SP F-1 PN, eine ausfallsichere Zentraleinheit aus der Siemens SIMATIC ET 200SP Produktfamilie. Sie ist für sicherheitsrelevante Anwendungen mit PROFINET IRT-Kommunikation ausgelegt.

Was bedeutet die Teilenummer 6ES7510-1SJ01-0AB0?

Die Teilenummer setzt sich wie folgt zusammen:
6ES7: SIMATIC S7-Serie
510: CPU 1510SP-Familie
1SJ01: Ausfallsichere (F) Version mit PROFINET (PN)
0AB0: Standardversion

Über welche Kommunikationsschnittstellen verfügt diese 6ES7510-1SJ01-0AB0 CPU?

Die CPU zeichnet sich durch folgende Merkmale aus:
PROFINET IRT-Schnittstelle mit integriertem 3-Port-Switch (1 fester Port + 2 Ports über BusAdapter)
PROFIBUS DP-Schnittstelle über ein separates CM DP-Modul
BusAdapter unterstützen die Steckertypen RJ45, FC (FastConnect) und M12.

Wie viele Module kann diese 6ES7510-1SJ01-0AB0 CPU maximal verarbeiten?

Die CPU unterstützt:
Bis zu 64 ET 200SP-Module
Bis zu 16 ET 200AL-Module
Bis zu 80 Module insgesamt (CPU + 64 Module + Servermodul + 16 ET 200AL Module)

Unterstützt diese CPU 6ES7510-1SJ01-0AB0 den isochronen Modus?

Ja. Die CPU unterstützt den isochronen Modus mit PROFINET IRT, mit einer minimalen OB 6x-Zykluszeit von 625 μs.
