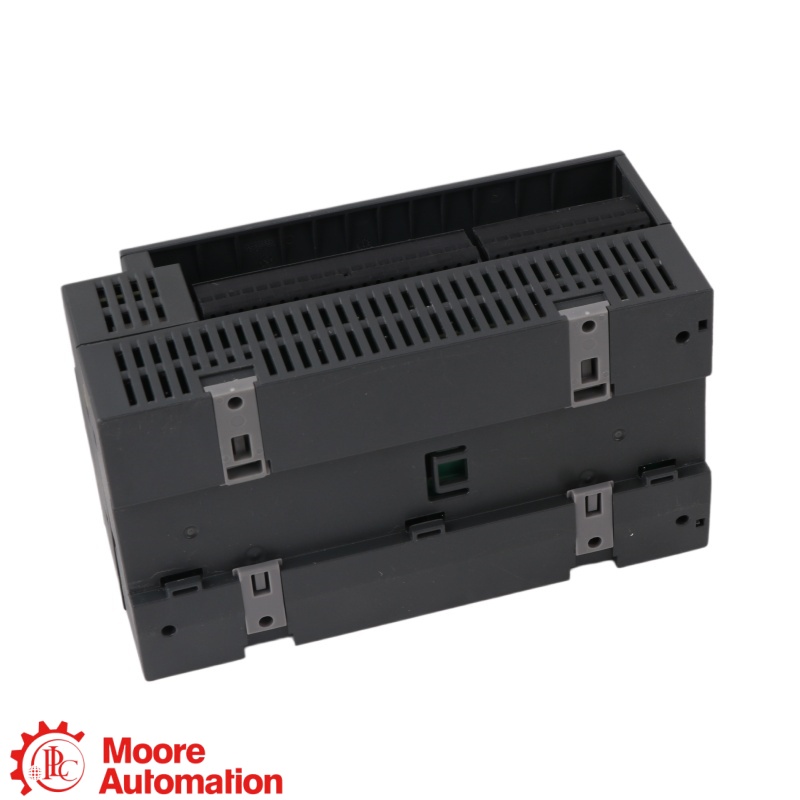

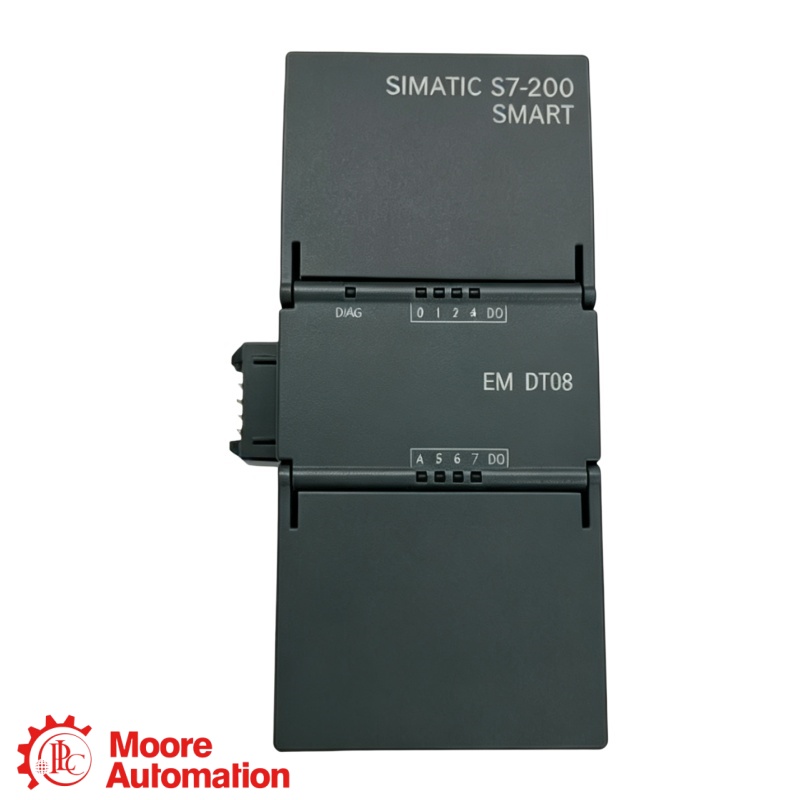

Siemens 6ES7288-2DT08-0AA0 SIMATIC S7-200 SMART EM DT08 Transistor-Ausgangsmodul

6ES7288-2DT08-0AA0 bietet 8-Sonderanfertigung MOSFET-Digitalausgänge Für 24-V-Gleichstromlasten. Es handelt sich um ein Transistormodul, daher verfügt es nicht über potentialfreie Relaiskontakte.

6ES7288-2DT08-0AA0 Die Ausgangsschaltungen werden von einer externen Stromversorgung innerhalb 20,4–28,8 V GleichstromAchten Sie sorgfältig auf die Polarität, da es sich bei den Ausgängen um Quellenausgänge handelt.

6ES7288-2DT08-0AA0 ist bewertet bis zu 0,75 A pro Ausgabepunkt, mit einem Maximum von 3 A pro gemeinsamer GruppeBeide Grenzwerte müssen gleichzeitig eingehalten werden.

6ES7288-2DT08-0AA0 unterstützt eine bestimmte Einschaltstromkapazität bis zu 8 A für 100 ms und einer 5-W-Gleichstrom-Lampenlast. Überprüfen Sie vor dem direkten Anschluss die tatsächliche Einschaltstromkennlinie des Geräts.

Wann 6ES7288-2DT08-0AA0 Wenn Magnetventile oder Relaisspulen angesteuert werden, installieren Sie eine korrekt ausgerichtete Freilaufdiode oder eine vom Hersteller zugelassene Entstörschaltung an der Last, um die Abschaltspannung und elektrische Störungen zu begrenzen.

6ES7288-2DT08-0AA0 Maßnahmen 45 × 100 × 81 mmwiegt ungefähr 147 gverbraucht ungefähr 1,5 W und bezieht 120 mA vom SM-Bus.

Für 6ES7288-2DT08-0AA0Bitte geben Sie die CPU-Bestellnummer, die Lastspannung, den Betriebs- und Einschaltstrom pro Kanal, den gemeinsamen Gruppenplan, die Methode der induktiven Unterdrückung, die Menge und den Lieferort an.
