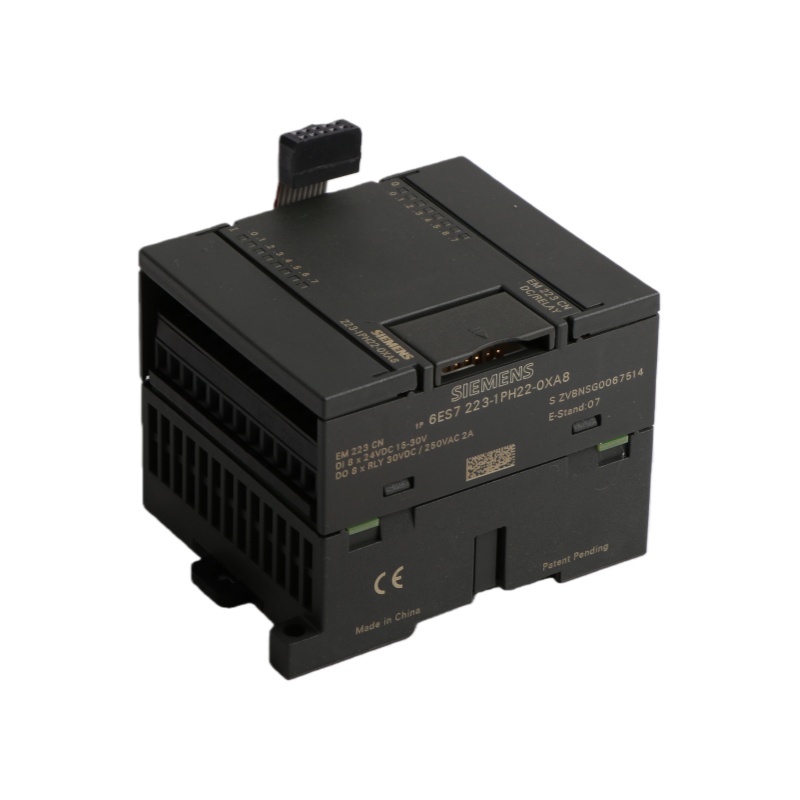

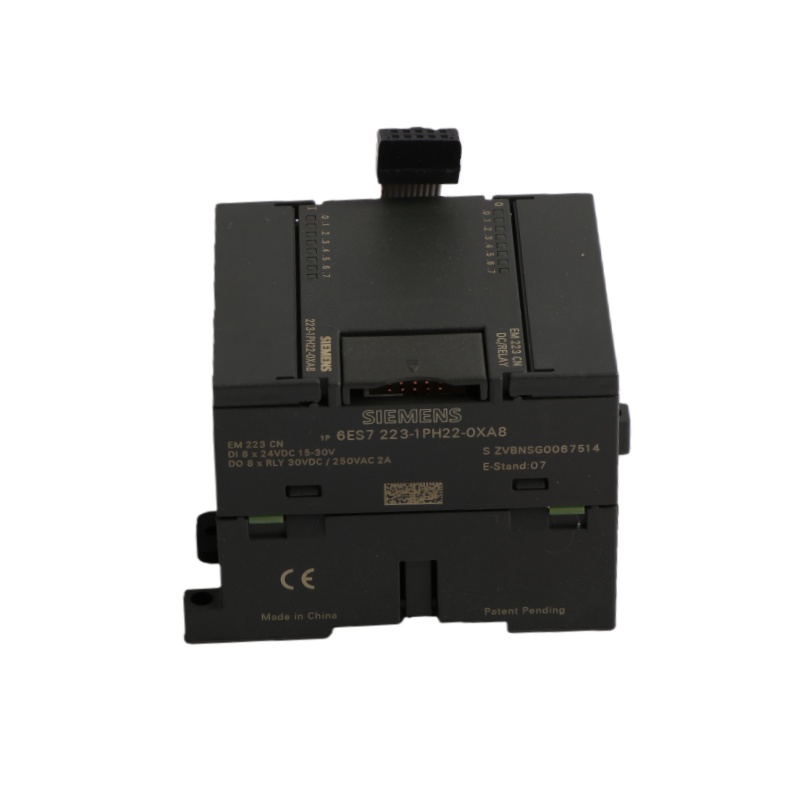

Das Siemens-Modul 6ES7223-1PH22-0XA0 ist ein digitales I/O-Modul der SIMATIC S7-200 EM 223, das ausschließlich für S7-22X-CPUs geeignet ist. Es bietet 8 digitale Eingänge mit einer Nennspannung von 24 V DC und Sink-/Source-Verdrahtung sowie 8 Relaisausgänge mit einer Nennstromstärke von 2 A pro Kanal. Siemens führt diesen Artikel als Ersatzteil gemäß PM410, dessen Produktion zum 1. Oktober 2017 eingestellt wurde. Zustand, Menge, Preis, Verfügbarkeit und Lieferzeit werden im Angebot bestätigt.
Marke :
SiemensArtikelnummer :
6ES7223-1PH22-0XA0Gewicht :
0.18 kgAbmessungen :
7x6.1x9.5cmHerkunftsland :
GermanyHS-Code :
8537101190Beschreibung :
Digital I/O ModuleSIEMENS · SIMATIC S7-200 · PM410 ERSATZTEILPRODUKT EM 223 Digitales E/A-Modul6ES7223-1PH22-0XA0 Nur für SIMATIC S7-22X CPUs mit 8 digitalen Eingängen bei 24 V DC (Senke/Quelle) und 8 Relaisausgängen. Bitte die vollständige Artikelnummer beachten. 0XA0 Suffix, bevor Sie ein Angebot anfordern. |
| Digitale Eingänge | 8 DI 24 V DC, Senke/Quelle |
| Digitale Ausgänge | 8 DO Relaisausgänge |
| Bemessungsstrom | 2 A pro Kanal Es gelten lastspezifische Schaltgrenzen. |
| CPU-Plattform | SIMATIC S7-22X CPUs |
* Siemens gibt einen Maximalwert von 0,75 A pro Ausgang für induktive und ohmsche Lasten an.
| Hinweis des Herstellers zum Lebenszyklus: Siemens listet diesen Artikel als PM410-Produktstornierung mit Wirkung zum 1. Oktober 2017 und kennzeichnet ihn als Ersatzteilprodukt. |
| Exakter Artikel | Siemens SIMATIC S7-200 EM 223 6ES7223-1PH22-0XA0 |
| Erforderliche Plattform | Nur für S7-22X-CPUs. Nicht verwechseln mit einer S7-1200 SM 1223 oder einer S7-200 CN 0XA8-Variante. |
| Ersatzwarnung | 6ES7223-1PH32-0XB0 wird hier nicht als direkter Ersatz angeboten. Jede Substitution bedarf einer technischen Prüfung. |
| Identifizierung und Kompatibilität | |
| Hersteller / Produktlinie | Siemens / SIMATIC S7-200 |
| Modul-/Artikelnummer | Digital I/O EM 223 / 6ES7223-1PH22-0XA0 |
| CPU-Kompatibilität | Nur S7-22X CPUs |
| Ein- und Ausgänge | |
| Digitale Eingänge | 8 DC-Eingänge; Senke/Quelle; Nennspannung 24 V DC |
| Eingangssignalpegel | Signal „0“: 0–5 V; Signal „1“: 15–30 V DC; typisch 4 mA bei Signal „1“ |
| Eingangsverzögerung | Maximal 4,5 ms, 0 → 1 |
| Digitale Ausgänge | 8 Relaisausgänge; kein Kurzschlussschutz |
| Nennausgangsstrom | 2.000 mA pro Kanal; lastspezifische Grenzwerte gelten |
| Kontaktschaltkapazität | Induktiv: max. 0,75 A/Ausgang; ohmsch: max. 0,75 A/Ausgang; Lampenlast: 30 W DC / 200 W AC |
| Elektrische und mechanische Daten | |
| Isolierung | DI: Optokoppler, Gruppen à 4; DO: Relais, Gruppen à 4; getestet bei 500 V Wechselstrom |
| Typischer Leistungsverlust | 3 W |
| Kabellänge | Maximal 500 m abgeschirmt; maximal 150 m ungeschirmt |
| Abmessungen (B × H × T) | 71,2 × 80 × 62 mm |
| Verbindung | Steckbare E/A-Anschlüsse |
|
Nein. Siemens führt es als ein aus dem Sortiment genommenes Ersatzteilprodukt für PM410 mit Wirkung zum 1. Oktober 2017.
Siemens gibt die Verwendung ausschließlich mit SIMATIC S7-22X CPUs an.
Diese Seite erhebt keinen Anspruch auf einen direkten Ersatz. Der Artikel 1PH32 gehört zur S7-1200-Familie und erfordert eine technische Kompatibilitätsprüfung.
Verfügbarkeit, angebotener Zustand, Preis und Lieferzeit werden im Angebot individuell bestätigt.
| Offizieller Datenumfang Die oben genannten technischen Spezifikationen und Lebenszyklusinformationen basieren auf offiziellen Produktdaten von Siemens für Artikel 6ES7223-1PH22-0XA0. Produktnamen und Marken werden zur Identifizierung verwendet. |
Offizielle Dokumente von SiemensVerwenden Sie die genaue Artikelnummer. 6ES7223-1PH22-0XA0 bei der Überprüfung der Herstellerdokumentation. |
Bevor Sie ein Angebot anfordernBitte geben Sie die vollständige Artikelnummer, das Modell der installierten S7-22X-CPU, die benötigte Menge und den Lieferort an. Moore Automation wird Ihnen anschließend per Angebot die angebotenen Konditionen, Kompatibilität, Verfügbarkeit, den Preis und die Lieferzeit bestätigen. Vor der Angebotsbestätigung werden weder Verfügbarkeit, Konditionen, Preise noch Liefertermine zugesichert. Produktnamen und Marken dienen lediglich der Identifizierung; die technischen Spezifikationen basieren auf offiziellen Produktdaten von Siemens. |
