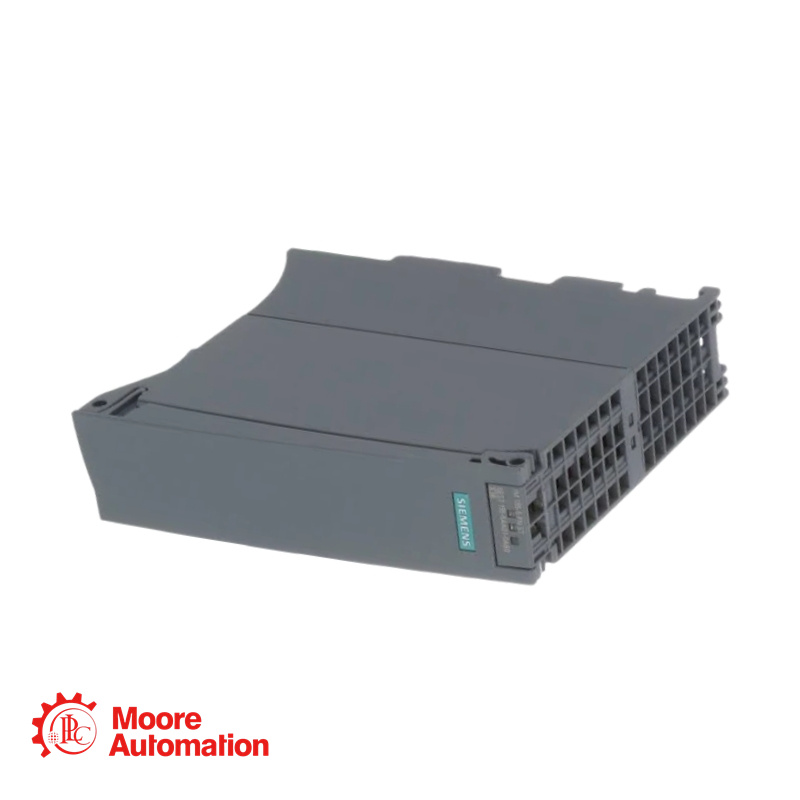

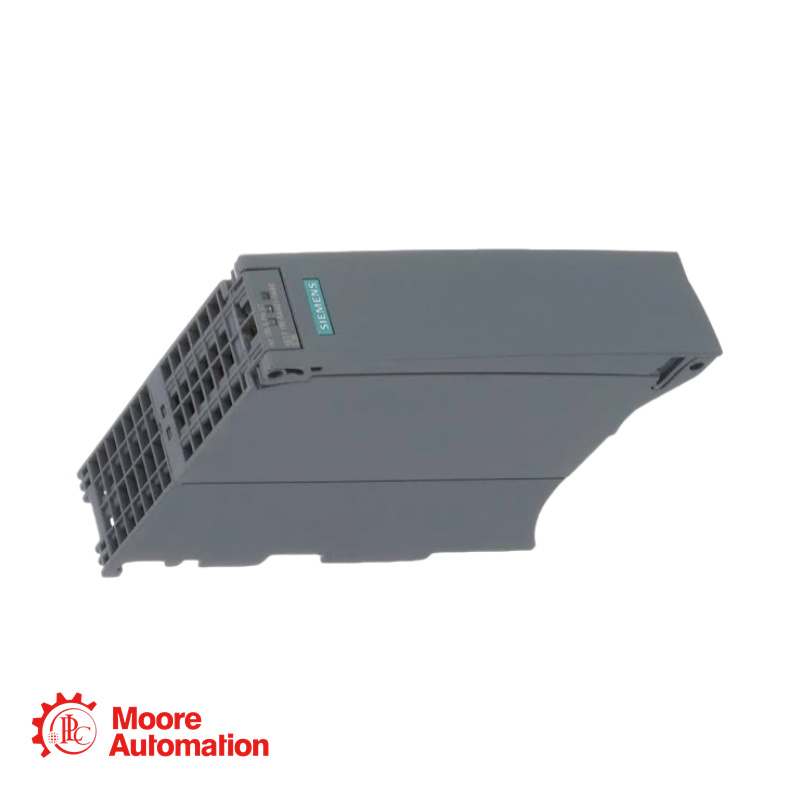

Siemens 6ES7155-5AA01-0AB0 I/O-DEVICE INTERFACEMODULE

Produktdatenblatt

Produktbezeichnung: IM 155-5 PN ST
Artikelnummer (MLFB): 6ES7155-5AA01-0AB0
Funktionsstatus der Hardware: von FS01
Firmware-Version: V4.1.0
Firmware-Update möglich: Ja
Hersteller-ID: 0x002A
Geräte-ID: 0x0312
Konfigurationssoftware: STEP 7 TIA Portal ab Version 15, GSD-Datei für PROFINET (GSDML V2.3)
Integriertes Systemnetzteil: Ja, 14 W
Position des Systemstromversorgungsnetzteils: Kann links neben dem Schnittstellenmodul angeschlossen werden.
Anzahl der Leistungssegmente: 3 (einschließlich Schnittstellenmodul)
Maximale Anzahl an E/A-Modulen: 30 (mit zusätzlichem Netzteil), 12 (ohne zusätzliches Netzteil)
Maximale Anzahl von Submodulen pro Station: 256 (9 pro E/A-Modul)
Adressraum pro Modul: 256 Byte (jeweils für Eingabe- und Ausgabedaten)
Adressraum pro Station: 512 Byte (jeweils für Eingangs- und Ausgangsdaten)
PROFINET-Schnittstellen: 1 Schnittstelle mit 2 Ports (integrierter Switch)
Anschlusstyp: RJ45 (Ethernet)
Übertragungsgeschwindigkeit: 100 Mbit/s Vollduplex (100BASE-TX)
Äquidistanz/kürzester Taktimpuls: 250 µs
Max. Buszykluszeit (TDP): 250 µs
Jitter (max.): 1 µs
Versorgungsspannung: 24 VDC (Bereich: 19,2 V bis 28,8 V)
Verpolungsschutz: Ja
Kurzschlussschutz: Ja
Netzpufferung: 10 ms gespeicherte Energiezeit
Stromaufnahme (Nennwert): 0,2 A bei 24 VDC (Leerlauf)
Maximale Stromaufnahme: 1,2 A
Maximaler Einschaltstrom: 9 A
Eingangsleistung zum Backplane-Bus: 14 W
Leistungsaufnahme vom Backplane-Bus: 2,3 W (mit separatem Systemnetzteil links)
Typischer Leistungsverlust: 4,5 W
Isolationsprüfspannung: 707 V DC (Typprüfung)
Betriebstemperatur (horizontal): -25 °C bis 60 °C (ab FS03)
Betriebstemperatur (vertikal): -25 °C bis 40 °C (ab FS03)
Max. Installationshöhe: 5000 m (Einschränkungen oberhalb von 2000 m)
