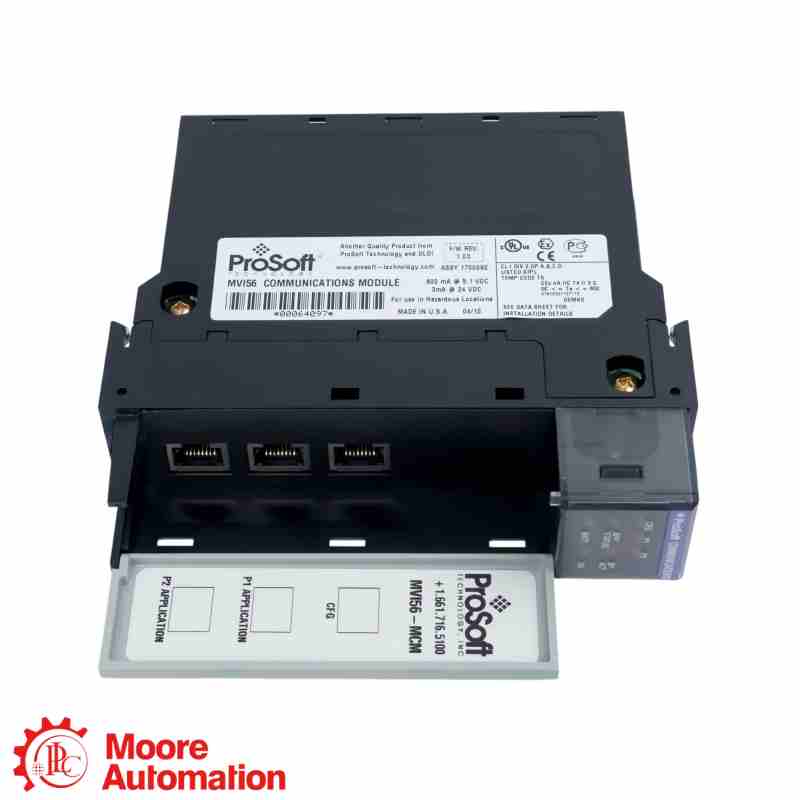

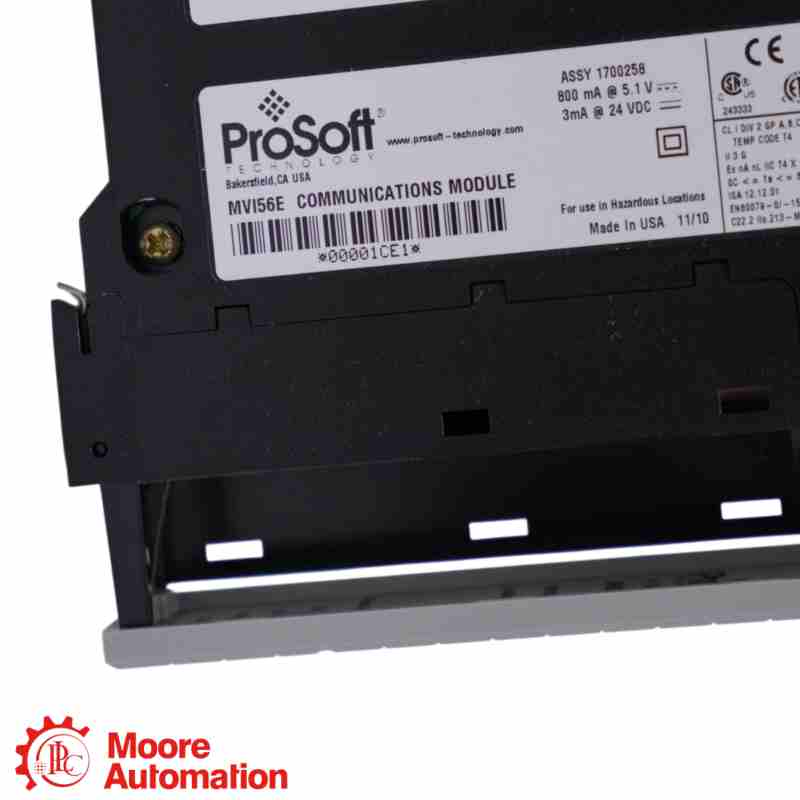

ProSoft Technology MVI56-MCM ControlLogix Modbus-Kommunikationsmodul
ProSoft Technology MVI56-MCM ControlLogix Modbus-Kommunikationsmodul
ProSoft Technology MVI56-MCM ControlLogix Modbus-Kommunikationsmodul

ProSoft Technology MVI56-MCM ControlLogix Modbus-Kommunikationsmodul

PROSOFT TECHNOLOGY · CONTROLLOGIX MODBUS-KOMMUNIKATIONSMODUL

MVI56-MCM

Der MVI56-MCM ist ein Modbus-Kommunikationsmodul von ProSoft Technology für die ControlLogix-Plattform. Es bietet zwei konfigurierbare serielle Anwendungsports für die Modbus-RTU- oder ASCII-Master/Slave-Kommunikation.

PRODUKTTYPMODBUS-KOMMUNIKATIONSMODUL
PLATTFORMCONTROLLOGIX
PROTOKOLLMODBUS RTU / ASCII
ANWENDUNGControlLogix-zu-Modbus-Seriellintegration
HERSTELLERProSoft Technology
ZUSTAND / GARANTIEOriginal Neuware · Ein Jahr Garantie
ISO-ZERTIFIZIERUNGISO-zertifiziertes Produkt
ÜBERPRÜFUNG● Produktfotos und -videos werden auf Anfrage bereitgestellt.
ANGEBOT ANFORDERN
MODELLSUCHEFinden Sie eine bestimmte TeilenummerÖffnen Sie direkt die am besten passende Produktseite von Moore Automation.
ProSoft Technology ● CONTROLLOGIX MODBUS-MODUL
PROSOFT TECHNOLOGY CONTROLLOGIX MODUL

MVI56-MCM

MODBUS-KOMMUNIKATIONSMODUL

CONTROLLOGIX-PLATTFORM · MODBUS RTU / ASCII · MASTER / SLAVE

Modulrolle
MVI56-MCM Es handelt sich um das ControlLogix Modbus-Kommunikationsmodul von ProSoft Technology. Seine beiden seriellen Anwendungsports können unabhängig voneinander für den Modbus RTU- oder ASCII-Master/Slave-Betrieb konfiguriert werden.
KONFIGURATIONSANMERKUNG
Für MVI56-MCM, stimmen Sie mit dem ControlLogix-Steckplatz, der E/A-Zuordnung, der seriellen Schnittstelle, der Master/Slave-Rolle des Ports, der Baudrate und der Modbus RTU/ASCII-Konfiguration überein.
👩‍💼
SIE WOLLEN DEN BESTEN PREIS?
Frida
Vertriebsleiter 🏆
E-MAILsales5@mooreplc.com WhatsApp+86 153 5940 8275
OFFIZIELLE HERSTELLERSPEZIFIKATIONEN

Technische Spezifikationen

OFFIZIELLES HANDBUCH ÖFFNEN ↗
MVI56-MCM MODBUS-KOMMUNIKATIONSMODUL

Identifikationsdaten auf einen Blick

Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.

EXAKTES MODELLMVI56-MCM
PLATTFORMFAMILIEMVI56 · ControlLogix
MODELLBEZEICHNUNGMCM · Modbus-Kommunikationsmodul
LEBENSZYKLUSLegacy-Produkt
Die vollständige Bezeichnung MVI56-MCM kennzeichnet das ProSoft ControlLogix Modbus-Kommunikationsmodul.
Legacy-ErsatzreferenzProSoft-Listen MVI56E-MCM als aktueller Ersatz für MVI56-MCM. Bitte überprüfen Sie vor der Migration das installierte Programm, die E/A-Zuordnung und die Konfiguration der seriellen Schnittstelle.
ALLGEMEINE INFORMATIONEN −
MarkeProSoft Technology
ModellMVI56-MCM
ProduktartModbus-Kommunikationsmodul
PlattformControlLogix
ProtokollmodiModbus RTU und Modbus ASCII
Operative RolleHerr oder Sklave
Anwendungsschnittstellen2 serielle Schnittstellen
LebenszyklusLegacy-Produkt
SERIELLEN KOMMUNIKATION +
SchnittstellenRS-232, RS-422 und RS-485
Baudrate110 bis 115.200 Baud
ParitätKeine, ungerade oder gerade
Datenbits5, 6, 7 oder 8
Stoppbits1 oder 2
RTS-Verzögerung0 bis 65.535 ms
AnwendungsanschlussRJ45; DB-9M-Kabel im Lieferumfang enthalten
Backplane-Isolation500 V optische Isolation
ENERGIE & UMWELT +
Backplane-Strom800 mA bei 5 V DC; 3 mA bei 24 V DC
Betriebstemperatur0 bis 60 °C (32 bis 140 °F)
Lagertemperatur-40 bis 85 °C (-40 bis 185 °F)
Relative Luftfeuchtigkeit5 bis 95 %, nicht kondensierend
Schock30 g im Betrieb; 50 g im Stillstand
Vibration5 g von 10 bis 150 Hz
DOKUMENTATION & LEBENSZYKLUS +
Offizielles DokumentMVI56-MCM Benutzerhandbuch
I/O-Zuordnung250 Eingabewörter; 248 Ausgabewörter
ErsatzmodellMVI56E-MCM
OrderscheckPassen Sie das vollständige Typenschild und die Konfiguration des MVI56-MCM an.
Quelle: ProSoft Technology MVI56-MCM Benutzerhandbuch und offizielle Dokumentation des Vorgängerprodukts.
Häufig gestellte Fragen

Fragen, die Käufer am häufigsten stellen

Welche Funktion hat ControlLogix? MVI56-MCM bieten?+

MVI56-MCM ist das universelle Modbus-Seriell-Master/Slave-Kommunikationsmodul von ProSoft Technology für die ControlLogix-Plattform.

Welche Modbus-Modi? MVI56-MCM Unterstützung?+

MVI56-MCM Unterstützt den Modbus RTU-Modus mit CRC-16 und den Modbus ASCII-Modus mit LRC-Fehlerprüfung.

Welche seriellen Schnittstellen sind verfügbar auf MVI56-MCM?+

Die beiden Anwendungsports unterstützen RS-232, RS-422 und RS-485. Jeder Anwendungsport verwendet einen RJ45-Stecker mit einem mitgelieferten DB-9M-Kabel und bietet eine optische Trennung von 500 V von der Rückwandplatine.

Welche serielle Rahmung kann konfiguriert werden für MVI56-MCM?+

Der dokumentierte Bereich liegt zwischen 110 und 115.200 Baud, mit 5, 6, 7 oder 8 Datenbits, keiner/ungerader/gerader Parität und 1 oder 2 Stoppbits.

Welche Strom- und Temperaturgrenzwerte gelten für die Backplane? MVI56-MCM?+

Das Modul benötigt 800 mA bei 5 V DC und 3 mA bei 24 V DC. Der dokumentierte Betriebstemperaturbereich liegt zwischen 0 und 60 °C, die Lagertemperatur zwischen -40 und 85 °C.

Was sollte beim Austausch überprüft werden? MVI56-MCM?+

Vergleichen Sie das vollständige Typenschild des Moduls, den ControlLogix-Steckplatz, die Controller-E/A-Zuordnung, die Master-/Slave-Rolle, die serielle Schnittstelle und die Portparameter. ProSoft führt MVI56E-MCM als aktuelles Ersatzmodell auf.

KONTAKTIEREN SIE DEN PRODUKTSPEZIALISTEN

Überprüfen Sie Ihre Konfiguration mit Frida.

Bitte teilen Sie uns die vollständige Bestellnummer und die Anwendungsdetails mit, damit wir Kompatibilität, Verfügbarkeit und Lieferzeit prüfen können.

WÄHLEN SIE EINE DIREKTE KONTAKTMETHODE
DATENBLATT

Produktinformationen für
MVI56-MCM

Offizielle ProSoft Technology-Dokumentation für das ControlLogix Modbus-Kommunikationsmodul MVI56-MCM.

Offizielle MVI56-MCM-Dokumentation

Das offizielle Benutzerhandbuch behandelt Hardware-Spezifikationen, Modbus-Master/Slave-Betrieb, unterstützte Funktionscodes, Portkonfiguration und ControlLogix-Integration.

OFFIZIELLES HANDBUCH ÖFFNEN

Kontaktieren Sie uns, um Unterstützung zu erhalten.

Senden Sie bitte das vollständige Modell, die Menge und Ihre technische oder kaufmännische Frage.

Die technischen Werte auf dieser Seite basieren auf dem genauen Benutzerhandbuch und der Dokumentation des Vorgängerprodukts MVI56-MCM von ProSoft Technology.

MODELLIDENTIFIZIERUNG

Was bedeutet der Modellcode MVI56-MCM?

MVI56 kennzeichnet die ControlLogix-In-Chassis-Modulfamilie von ProSoft, während MCM ist die Bezeichnung des Modbus-Kommunikationsmoduls.

ProSoft Technology · MARKE
MVI56-MCMEXAKTES MODELL
MVI56

ControlLogix-Modulfamilie

Identifiziert die ProSoft-Plattform für das In-Chassis-Kommunikationsmodul für ControlLogix.

MCM

Modbus-Kommunikationsmodul

Identifiziert die serielle Modbus RTU/ASCII Master/Slave-Kommunikationsfunktion.

VOLLSTÄNDIGE REFERENZ

MVI56-MCM

Die vollständige Katalognummer für das ControlLogix Modbus-Kommunikationsmodul.

Modellbedeutung: MVI56-MCM kombiniert die Bezeichnung der ControlLogix-Modulfamilie mit der Kennung des Modbus-Kommunikationsmoduls.
ANWENDUNGSBEREICHE

Anwendungsübersicht für MVI56-MCM

ControlLogix-zu-Modbus-IntegrationTauschen Sie serielle Modbus-Daten zwischen einer ControlLogix-Steuerung und kompatiblen Feldgeräten aus.
Modbus-MasternetzwerkeÜber einen der seriellen Anwendungsports können konfigurierbare Modbus-Befehle an Slave-Geräte gesendet werden.
ANTRAGSZENTRUMMVI56-MCMControlLogix · Modbus RTU/ASCII · Master/Slave
Modbus-Slave-KonnektivitätModuldaten werden über einen als Slave konfigurierten Anwendungsport an einen entfernten Modbus-Master übermittelt.
Lokale oder FernsteuerungLogix-ChassisDas Universalmodul kann in einem lokalen Chassis oder in einem über Ethernet verbundenen Remote-Chassis eingesetzt werden.
