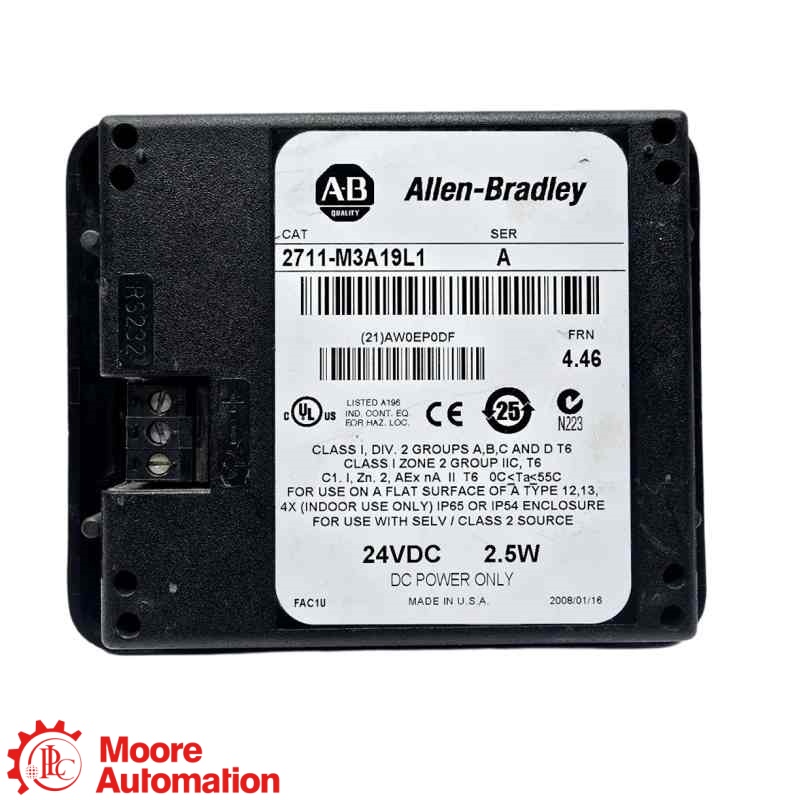

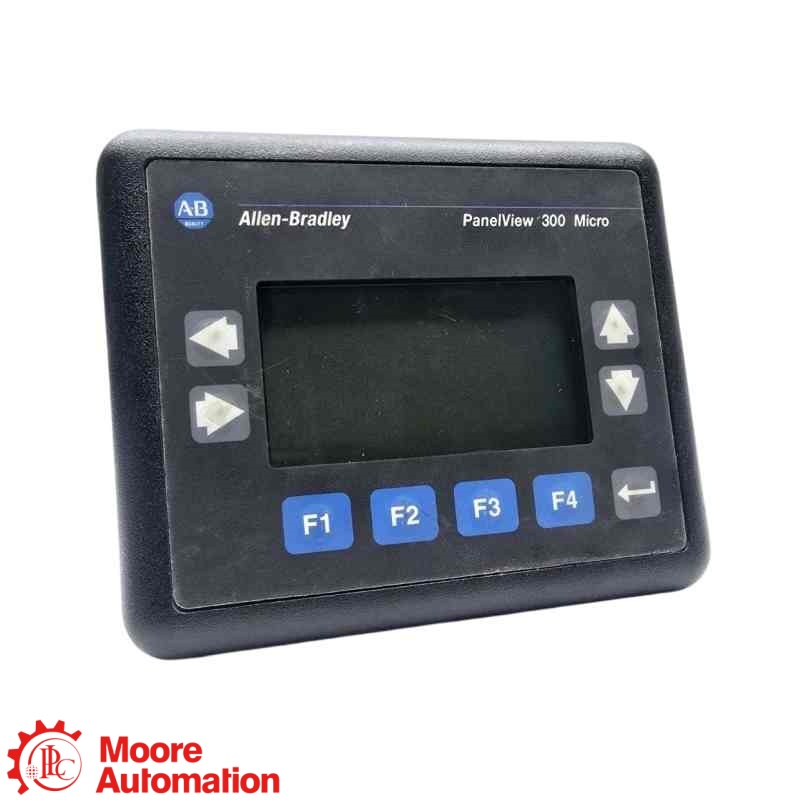

Der 2711-M3A19L1 Es handelt sich um ein PLC PanelView 300 Micro Bedienerterminal mit Tastatureingabe, einem 128 × 64 monochromen Display und RS-232 (DH-485) Kommunikation.
Marke :
PLCArtikelnummer :
2711-M3A19L1Gewicht :
Verify from the exact terminal labelAbmessungen :
133 × 111 × 48 mm; verify panel cutout and wiring from publication 2711-TD007Herkunftsland :
Verify from the exact terminal labelHS-Code :
PanelView 300 Micro Operator TerminalBeschreibung :
The 2711-M3A19L1 is a PLC PanelView 300 Micro operator terminal with keypad input, a 128 × 64 monochrome display and RS-232 (DH-485) communication.Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.
Quelle: Die offizielle Publikation 2711-TD007 enthält die technischen Spezifikationen des 2711-M3A19L1. Überprüfen Sie vor dem Austausch die Anschlusskatalognummer, die Stromversorgung, die Kommunikationsverdrahtung und den Ausschnitt im Bedienfeld.
2711-M3A19L1 ist ein PanelView 300 Micro Bedienerterminal, das Maschineninformationen anzeigt und Tastaturbefehle über eine SPS-Anwendung entgegennimmt.
2711-M3A19L1 Verwendet ein 128 × 64 monochromes transflektives LCD mit LED-Hintergrundbeleuchtung und einer Anzeigefläche von 73 × 42 mm.
2711-M3A19L1 Verfügt über einen RS-232-Kommunikationsanschluss, der DH-485 über einen 8-poligen Mini-DIN-Stecker unterstützt, und hat keinen Druckeranschluss.
2711-M3A19L1 Betrieb mit 11…30 V DC bei einer Nenneingangsspannung von 24 V DC; vor der Installation Polarität, Erdung und Versorgungskapazität prüfen.
2711-M3A19L1 Es stehen 170 KB Anwendungslaufzeitspeicher und 240 KB nichtflüchtiger Speicher für Anwendungsobjekte, Text und Bitmaps zur Verfügung.
2711-M3A19L1 Vor dem Austausch muss die Backup-Funktion der Anwendung, die 24-V-Gleichstromversorgung, die RS-232 (DH-485)-Verkabelung, der Ausschnitt im Bedienfeld und die Einstellungen des Controllers bestätigt werden.
2711-M3A19L1 Anfragen sollten die genaue Katalognummer, Serie oder Revision, Menge, Controller-Modell, Anwendungsdetails und gut lesbare Fotos des Typenschilds enthalten.
Offizielle Hersteller-Referenzinformationen für das Bedienerterminal PanelView 300 Micro 2711-M3A19L1.
Die offizielle Veröffentlichung 2711-TD007 enthält die technischen Spezifikationen für das Bedienerterminal PanelView 300 Micro 2711-M3A19L1.
OFFIZIELLES HandbuchBitte senden Sie uns das vollständige Modell, die Menge, Fotos des Typenschilds sowie Ihre technische oder kaufmännische Frage.
Die technischen Angaben auf dieser Seite beschränken sich auf die offizielle Publikation 2711-TD007 und die Dokumentation des jeweiligen Bediengeräts. Es wurden keine Produktinformationen von Drittanbietern verwendet.
SPS ist die Produktfamilienreferenz. 2711-M3A19L1 muss hinsichtlich der vollständigen Anschlussbeschriftung, der installierten Anwendung, der 24-V-Gleichstromversorgung, der RS-232-(DH-485)-Verkabelung und des Panelausschnitts übereinstimmen.
Notieren Sie den installierten Controller, die 24-V-Gleichstromversorgung, die 8-polige Mini-DIN-Kommunikationsverkabelung und den Panelausschnitt.
Fotografieren Sie vor dem Ausbau das Klemmenetikett, den Stromanschluss, die Kommunikationsverkabelung und die Montagevorrichtung am Bedienfeld.
Vor der Inbetriebnahme müssen die 11…30 V DC-Eingangsspannung, die Kommunikationsverkabelung und die Erdung des Schaltschranks überprüft werden.
Wählen Sie keinen Ersatz aus, bevor Display, Tastatur, Kommunikationsprotokoll, Stromversorgung und Abmessungen des Bedienfelds bestätigt wurden.
Vergleichen Sie 2711-M3A19L1 mit dem vollständigen Terminaletikett und der Dokumentation des installierten Systems.
Prüfen Sie vor dem Austausch des Endgeräts die installierte Anwendung, die Kommunikationseinstellungen und den Gerätestatus.
Notieren Sie die Steuerung, die 24-V-Gleichstromversorgung, die RS-232-(DH-485)-Verkabelung und den Ausschnitt für die Schalttafel.
Bitte überprüfen Sie vor der Inbetriebnahme die genaue Anschlusskatalognummer, die Anwendungsdatei, die Stromversorgung, die Kommunikationsverdrahtung und die Schalttafelmontage.
Ein klarer Arbeitsablauf für Beschaffung, Verifizierung, Versandvorbereitung, Lieferung und Produktsicherung.
Bitte geben Sie die vollständige Teilenummer, die Menge und den Lieferort an.
