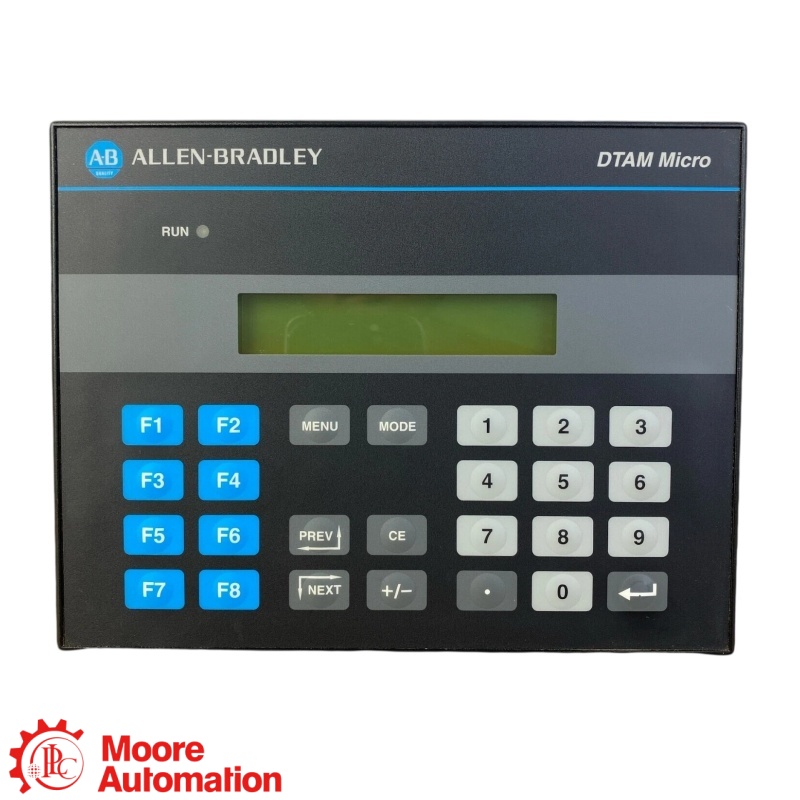

Der 2707-M232P3 ist eine DTAM Micro Bedienoberfläche mit einem zweizeiligen LCD-Display mit 20 Zeichen und einem RS-232-Anschluss zur Punkt-zu-Punkt-Kommunikation mit einem kompatiblen Host-Controller.
Marke :
PLCArtikelnummer :
2707-M232P3Gewicht :
1.0 lb (0.45 kg) maximumAbmessungen :
3.9 × 5.4 × 1.8 in bodyHerkunftsland :
USAHS-Code :
DTAM Micro Operator InterfaceBeschreibung :
DTAM Micro operator interface with a two-line, 20-character LCD, RS-232 communication and 18–30 V DC power.Klicken Sie auf „+“, um weitere Spezifikationen anzuzeigen.
Quelle: Die offizielle Publikation 2707-UM002 behandelt das Modell 2707-M232P3. Überprüfen Sie vor dem Austausch das Typenschild, die gespeicherte Anwendung, die Verkabelung und die Host-Konfiguration.
Der 2707-M232P3 ist eine DTAM Micro Bedienoberfläche mit einem zweizeiligen LCD-Display mit 20 Zeichen und einem RS-232-Anschluss zur Punkt-zu-Punkt-Kommunikation mit einem kompatiblen Host-Controller.
2707-M232P3 ist die RS-232-Version für serielle Punkt-zu-Punkt-Kommunikation; für eine RS-485- oder Multidrop-Anwendung werden die korrekte Terminalversion und das passende Kabel benötigt.

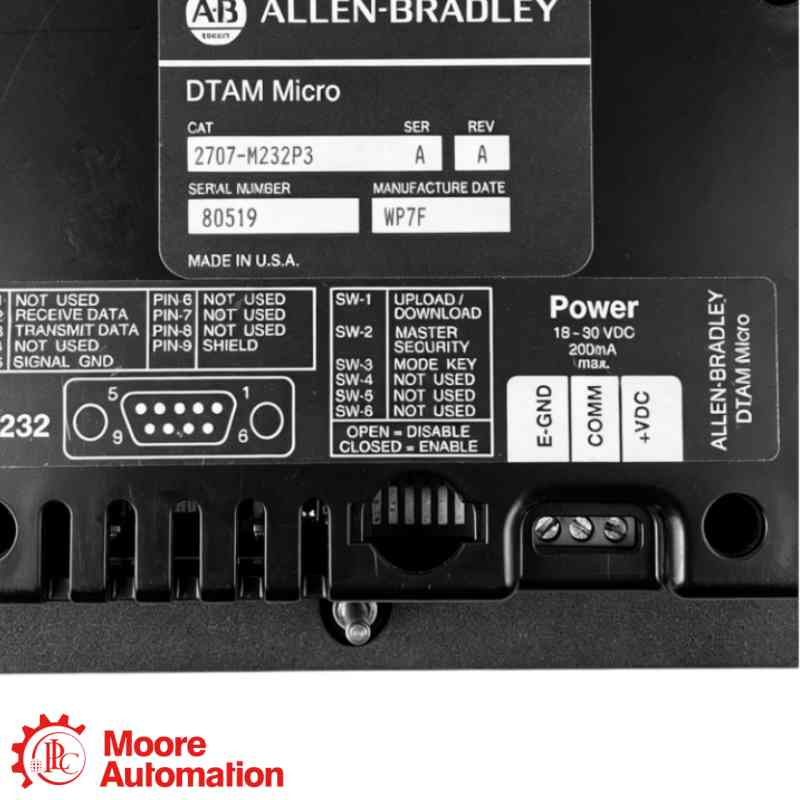

2707-M232P3 Benötigt 18–30 V Gleichstrom, maximal 200 mA. Die installierte Versorgungsspannung, Erdung und Anschlussverdrahtung müssen vor der Inbetriebnahme des Austauschgeräts überprüft werden.
2707-M232P3 Verwendet RS-232-Punkt-zu-Punkt-Verbindung. Host-Protokoll, Porttyp, Adressierung, Kabel und maximale Verbindungsdistanz müssen mit der gespeicherten Controller-Anwendung übereinstimmen.
2707-M232P3 Für den Austausch ist die Bestätigung des vollständigen Typenschilds, der Hardware-Serie, des Ausschnitts oder der Montageart, des Stromanschlusses, des seriellen Kabels und einer wiederherstellbaren Kopie der Bedieneranwendung erforderlich.
2707-M232P3 Anfragen sollten deutliche Fotos des Typenschilds, die Menge, die Hardware-Serie, den Leistungscode, den installierten Controller, das Kommunikationskabel, die Abmessungen des Bedienfelds und den Backup-Status der Anwendung enthalten.
Offizielle Herstellerreferenzinformationen für die DTAM Micro-Bedienschnittstelle 2707-M232P3.
Die offizielle Veröffentlichung 2707-UM002 beschreibt die Konfigurations-, Installations-, Kommunikations- und Betriebsanforderungen für diese Katalogvariante.
OFFIZIELLES HandbuchBitte senden Sie uns das vollständige Modell, die Menge, Fotos des Typenschilds sowie Ihre technische oder kaufmännische Frage.
Die technischen Angaben auf dieser Seite beschränken sich auf die offizielle Veröffentlichung 2707-UM002. Es wurden keine Produktquellen von Drittanbietern verwendet.
SPS ist die Produktfamilienreferenz. 2707-M232P3 muss mit dem vollständigen Typenschild, dem Leistungscode, dem Displaytyp, der seriellen Schnittstelle, dem Panelausschnitt und der gespeicherten Anwendung übereinstimmen.
Notieren Sie das installierte Controller-Modell, das Host-Protokoll, die Geräteadresse, die Position des Bedienfelds und die angrenzenden Geräte.
Fotografieren Sie den seriellen Anschluss des Hosts, den Druckeranschluss, das Kabel, den Stecker und die Verkabelung, bevor Sie das Gerät abklemmen.
Überprüfen Sie die Stromversorgung und Erdung gemäß Typenschild. Das P3-Gerät benötigt eine Gleichstrom-Eingangsspannung von 18–30 V.
Wählen Sie erst dann einen Ersatz aus, wenn die Hardware-Serie, der Ausschnitt, die Stromversorgung, das Kabel und die wiederherstellbare Anwendungssicherung bestätigt sind. Bestätigen Sie das RS-232-Kabel und die maximale Verbindungslänge von 15 m (50 Fuß).
Vergleichen Sie 2707-M232P3 und dessen vollständiges Suffix mit dem vollständigen Typenschild und der Dokumentation des installierten Systems.
Erstellen Sie vor der Entfernung eine wiederherstellbare Kopie der Bedieneranwendung und protokollieren Sie die Kommunikationsparameter.
Notieren Sie das Host-Protokoll, die Adresse, das serielle Kabel, den Stromanschluss und den Panel-Ausschnitt, die von der installierten Anwendung verwendet werden.
Vor der Inbetriebnahme bitte die Kompatibilität von Display, Speicher, Anschlüssen, Stromversorgungscode, Montage und Anwendung prüfen.
Ein klarer Arbeitsablauf für Beschaffung, Verifizierung, Versandvorbereitung, Lieferung und Produktsicherung.
Bitte geben Sie die vollständige Teilenummer, die Menge und den Lieferort an.
