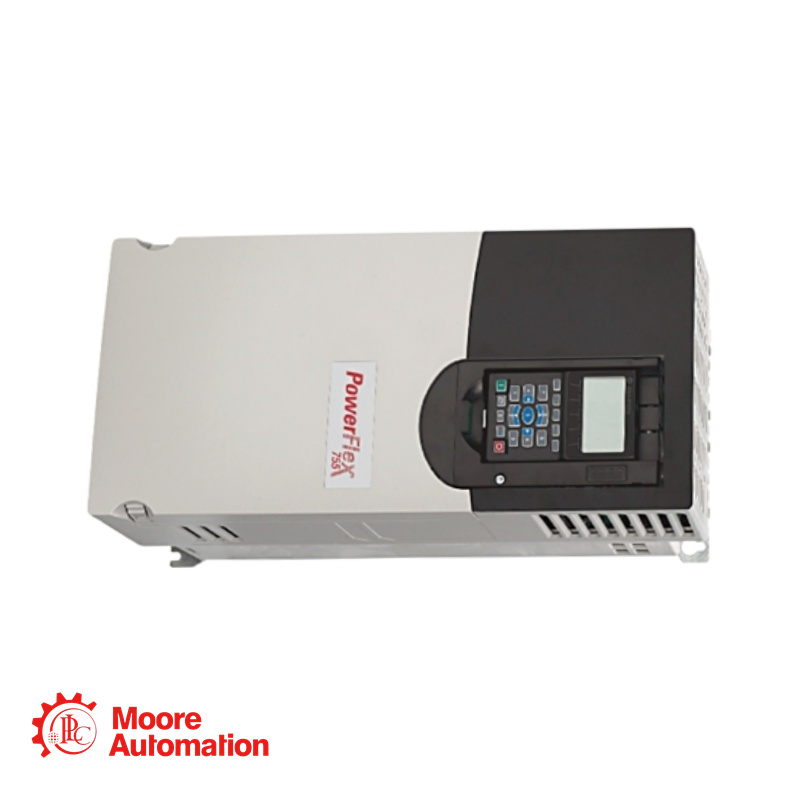

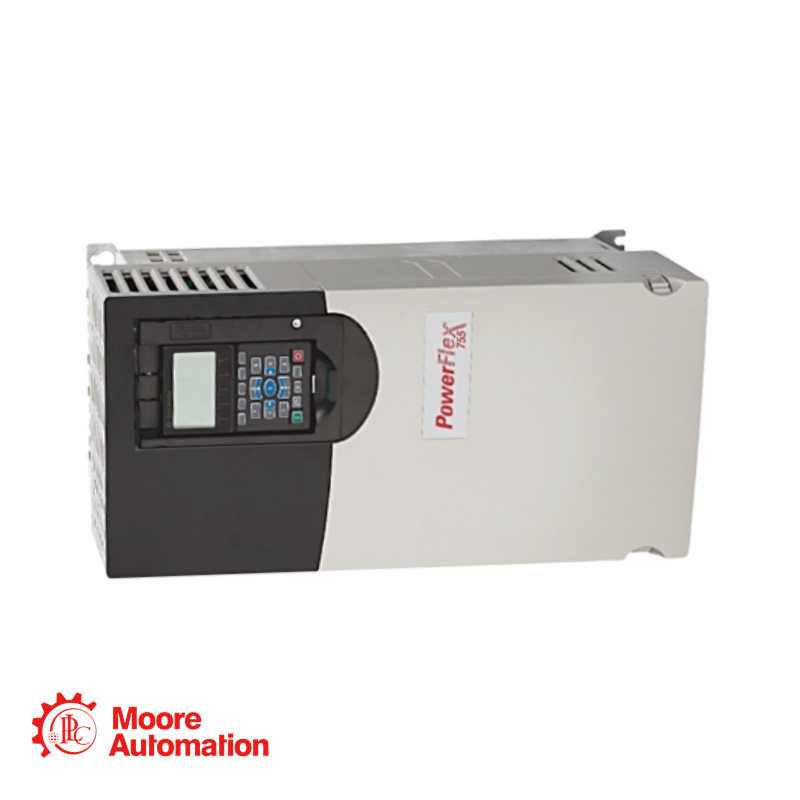

SPS 20G14NC104JA0NNNNN AC-Antrieb

Kontaktinformationen

20G14NC104JA0NNNNN Spezifikationen

20G14NC104JA0NNNNN Beschreibung

Der 20G14NC104JA0NNNNN Dieser Frequenzumrichter ist für einen Betrieb mit einer Nennspannung von 400 V AC und 540 V DC ausgelegt. Er erreicht eine Ausgangsleistung von 55 PS (41 kW) und ist für einen Leerlaufstrom von 104 A ausgelegt, wodurch er sich für diverse industrielle Anwendungen eignet.

20G14NC104JA0NNNNN Alternative Namen

20G14NC104JA0NNNNN Häufig gestellte Fragen

Was ist der AC-Antrieb 20G14NC104JA0NNNNN?

Der 20G14NC104JA0NNNNN ist ein PF 755 Frequenzumrichter. Es handelt sich um einen leistungsstarken, flexiblen Umrichter, der für anspruchsvolle industrielle Anwendungen entwickelt wurde, die eine fortschrittliche Motorsteuerung, integrierte EtherNet/IP-Kommunikation und eine breite Palette an Hardware- und Sicherheitsoptionen erfordern.

Was bedeutet die Teilenummer 20G14NC104JA0NNNNN?

Die Teilenummer setzt sich wie folgt zusammen:
20G: PowerFlex 755-Serie
1: 400 V Wechselspannungsklasse
4: Offenes Gehäuse (IP20/NEMA Open)
N: Gleichstromeingang mit Vorladung
C: 104 Ampere Ausgangsstrom
104: 104 Ampere (wiederholt)
J: Gefiltert mit installiertem CM-Jumper (bevorzugt)
A: Dynamischer Bremstransistor (DB) enthalten
0: Leer (Kein HIM – Human Interface Module)
NNNNN: Keine weiteren Optionen

Worin besteht der Unterschied zwischen den Leistungsklassen Normal Duty (ND) und Heavy Duty (HD)?

Normalbetrieb (55 kW): Für Anwendungen mit variablem Drehmoment, wie z. B. Lüfter, Pumpen und Gebläse. Ermöglicht eine Überlastung von 110 % für bis zu 60 Sekunden.
Hochleistungsversion (45 kW): Für Anwendungen mit konstantem Drehmoment, z. B. Förderbänder, Mischer und Extruder. Ermöglicht eine Überlastung von 150 % für bis zu 60 Sekunden.

Welche Art von Eingangsleistung benötigt dieser Antrieb 20G14NC104JA0NNNNN?

Dieser Antrieb verfügt über einen DC-Eingang mit Vorladung. Er ist für den Betrieb mit Gleichstrom ausgelegt (400 V AC entsprechen 540 V DC) und beinhaltet eine Vorladeschaltung zum sicheren Laden der DC-Bus-Kondensatoren. Diese Konfiguration wird typischerweise in gängigen DC-Bus-Systemen oder Anwendungen mit externen Gleichstromquellen eingesetzt.

Verfügt dieses Laufwerk 20G14NC104JA0NNNNN über einen integrierten HIM?

Nein. Die Option „-NNNNN“ bedeutet, dass dieses Laufwerk mit einer leeren Frontplatte geliefert wird und kein Human Interface Module (HIM) enthält. Ein HIM kann separat bestellt werden (z. B. 20-HIM-A3 oder 20-HIM-C3), falls eine lokale Programmierung erforderlich ist.
