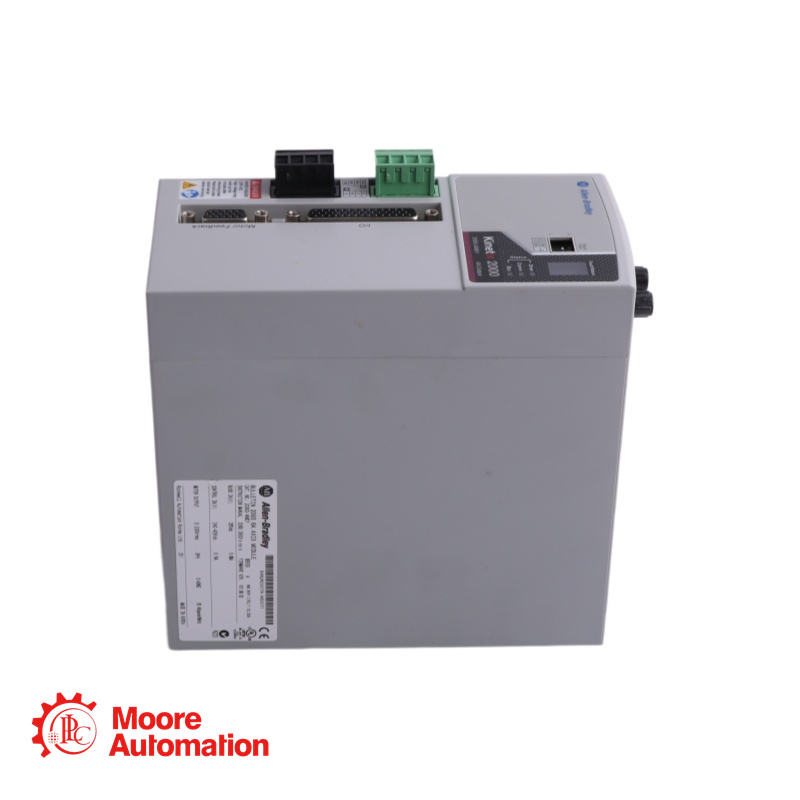

PLC 2093-AM01 Achsenmodul-Wechselrichter

2093-AM01

Überblick

Spezifikationen

Der Achsenmodul-Wechselrichter 2093-AM01 ist für anspruchsvolle Bewegungssteuerungsanwendungen konzipiert. Er arbeitet mit einer nominalen DC-Busspannung von 325 V DC und liefert eine kontinuierliche Ausgangsleistung von 1,9 kW.

Antriebstyp: Mehrachsiger Servoantrieb zur Bewegungssteuerung
Dauerleistung: 1,9 kW nominal
Dauerstrom (Effektivwert): 6,0 A
Dauerstrom (0-Spitze): 8,48 A
Spitzenausgangsstrom (Effektivwert): 18,0 A
Spitzenstrom (0-Spitze): 25,5 A
Bandbreite der Geschwindigkeitsschleife: 500 Hz
PWM-Frequenz: 8 kHz

2093-AM01

Frage

Antwort

Welcher Motortyp ist mit dem 2093-AM01 kompatibel?

Der 2093-AM01 ist für den Betrieb mit Servomotoren der MP-Serie (niedrige Trägheit) oder der TL-Serie ausgelegt. Er ist für die Verwendung mit Motoren mit einer Nennspannung von 210 V (Effektivwert) optimiert.

Worin besteht der Unterschied zwischen „Dauerstrom (Effektivwert)“ und „Spitzenstrom“?

Dauerstrom (6,0 A RMS): Dies ist der maximale Strom, den der Antrieb dem Motor dauerhaft zuführen kann, ohne dass es zu einer Überhitzung kommt.
Spitzenstrom (18,0 A RMS): Dies ist der maximale Strom, den der Antrieb für einen kurzen Zeitraum (typischerweise 2-3 Sekunden) liefern kann, um hohe Beschleunigungsmomente oder kurzzeitige Überlastungen zu bewältigen.

Kann dieses Modul in einer eigenständigen Konfiguration verwendet werden?

Nein. Das 2093-AM01 ist ein Achsenmodul des Kinetix 2000 Mehrachsen-Antriebssystems. Es muss rechts neben einem Netzteilmodul 2093-AC05-MP5 (oder einem ähnlichen Modul) montiert werden, welches den 325-V-Gleichstromzwischenkreis erzeugt und die gemeinsame Rückspeisung (Rückspeisung) des Systems steuert.
