PLC 20-750-ENETR Dual-Port-Ethernet/IP-Optionsmodul

Kontaktinformationen

20-750-ENETR Spezifikationen

20-750-ENETR Beschreibung

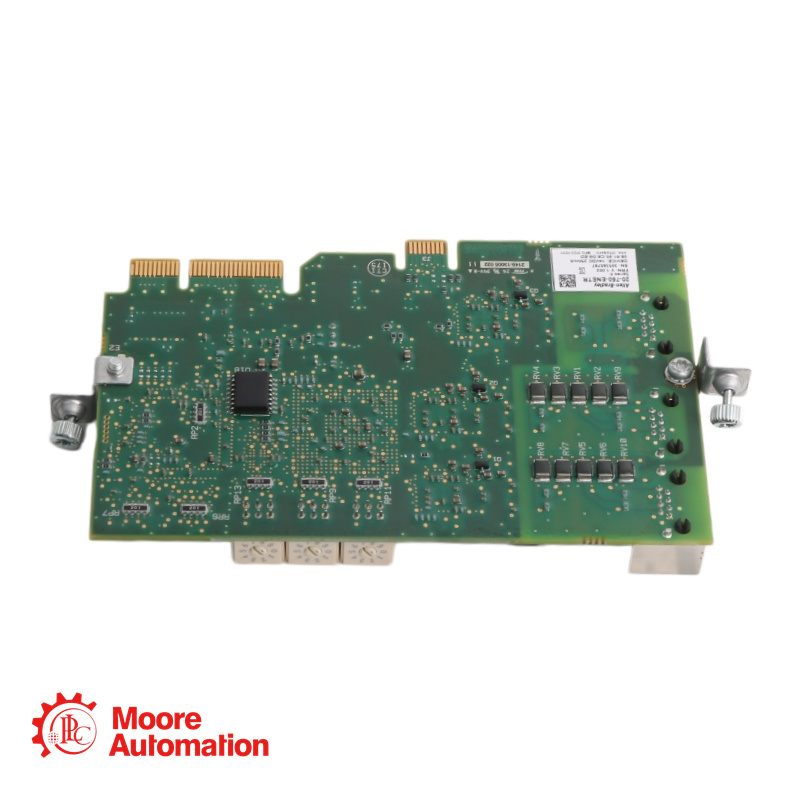

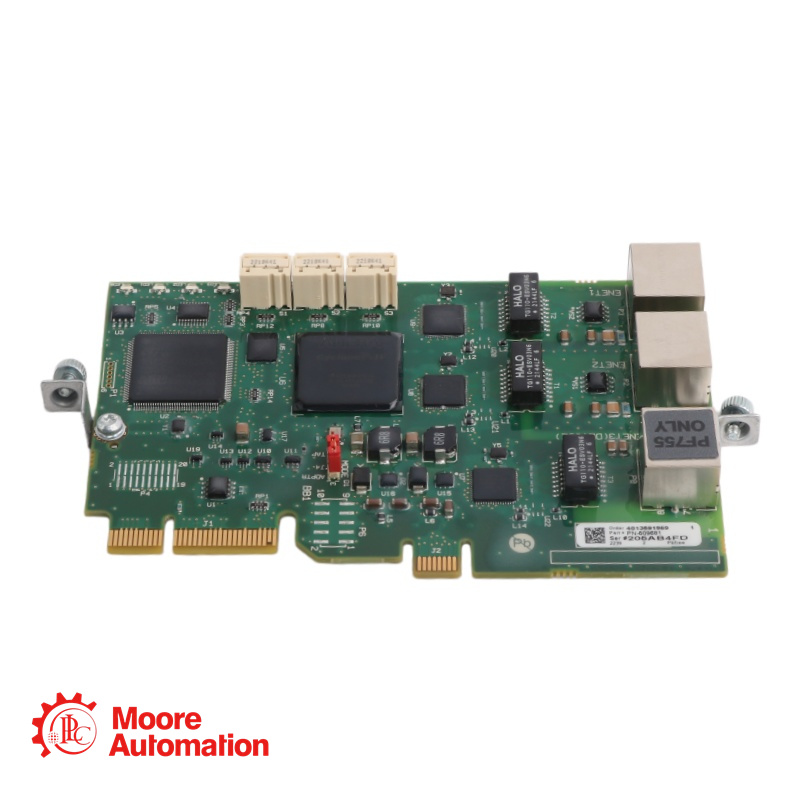

Das 20-750-ENETR ist ein Dual-Port-Ethernet/IP-Optionsmodul mit 750 µm. Dieses Modul verfügt über zwei (2) Ethernet-IP-Ports und unterstützt Übertragungsraten von 10 Mbit/s Vollduplex, 10 Mbit/s Halbduplex, 100 Mbit/s Vollduplex oder 100 Mbit/s Halbduplex. Das Modul kann im Tap- oder Adaptermodus betrieben werden.

Im Tap-Modus fungiert das Optionsmodul als Gateway und übernimmt folgende Funktionen:
Ähnlich dem Modul 1783-ETAP ermöglicht das Optionsmodul dem Frequenzumrichter 755 die Erweiterung seiner E/A-Verbindung auf eine lineare oder ringförmige Netzwerktopologie (DLR). Die Verbindung erfolgt durch Anschließen des mitgelieferten Ethernet-Kabels zwischen dem Netzwerkanschluss ENET3 (des Optionsmoduls) und dem integrierten EtherNet/IP-Adapteranschluss des Frequenzumrichters 755. Der 755 unterstützt diese Topologien und ermöglicht die Funktion „Integrierte Bewegung im EtherNet/IP-Netzwerk“.

20-750-ENETR Alternative Namen

20-750-ENETR Häufig gestellte Fragen

Was ist das Optionsmodul 20-750-ENETR?

Das 20-750-ENETR ist ein Dual-Port-EtherNet/IP-Optionsmodul für Antriebe der PF 750-Serie. Es erweitert den Antrieb um duale Ethernet/IP-Kommunikationsfähigkeit und ermöglicht so die nahtlose Integration in moderne industrielle Netzwerke.

Was bedeutet die Teilenummer 20-750-ENETR?

20-750: Zubehör der PF 750-Serie
ENETR: EtherNET-Adapter mit Unterstützung für Ringtopologie (DLR)

Worin besteht der Unterschied zwischen dem Adaptermodus und dem Tap-Modus?

Adaptermodus: Das Modul fungiert als Standard-EtherNet/IP-Adapter und ermöglicht so die Steuerung des Antriebs durch einen Controller über das Netzwerk.
Tap-Modus: Das Modul fungiert als Gateway (ähnlich dem Modul 1783-ETAP) und ermöglicht die Integration des Antriebs in eine lineare oder Device-Level Ring (DLR)-Netzwerktopologie. Ein Ethernet-Kabel verbindet den ENET3-Port des Moduls mit dem integrierten EtherNet/IP-Port des Antriebs. Dieser Modus unterstützt auch Integrated Motion über EtherNet/IP.

Wie viele Verbindungen unterstützt dieses Modul?

Das Modul unterstützt bis zu 30 Ethernet-Verbindungen. Sowohl im Adapter- als auch im Tap-Modus werden 16 simultane MSG-Befehlsverbindungen unterstützt. Im Adapter-Modus ist außerdem ein exklusiver Besitzer-I/O-Anschluss vorhanden.

Werden EDS-Dateien für die Konfiguration benötigt?

Das Modul verfügt über integrierte elektronische Datenblätter (EDS). Das bedeutet, dass die EDS-Dateien automatisch geladen werden, sobald das Modul im Netzwerk erkannt wird, was den Konfigurationsprozess vereinfacht.
